138

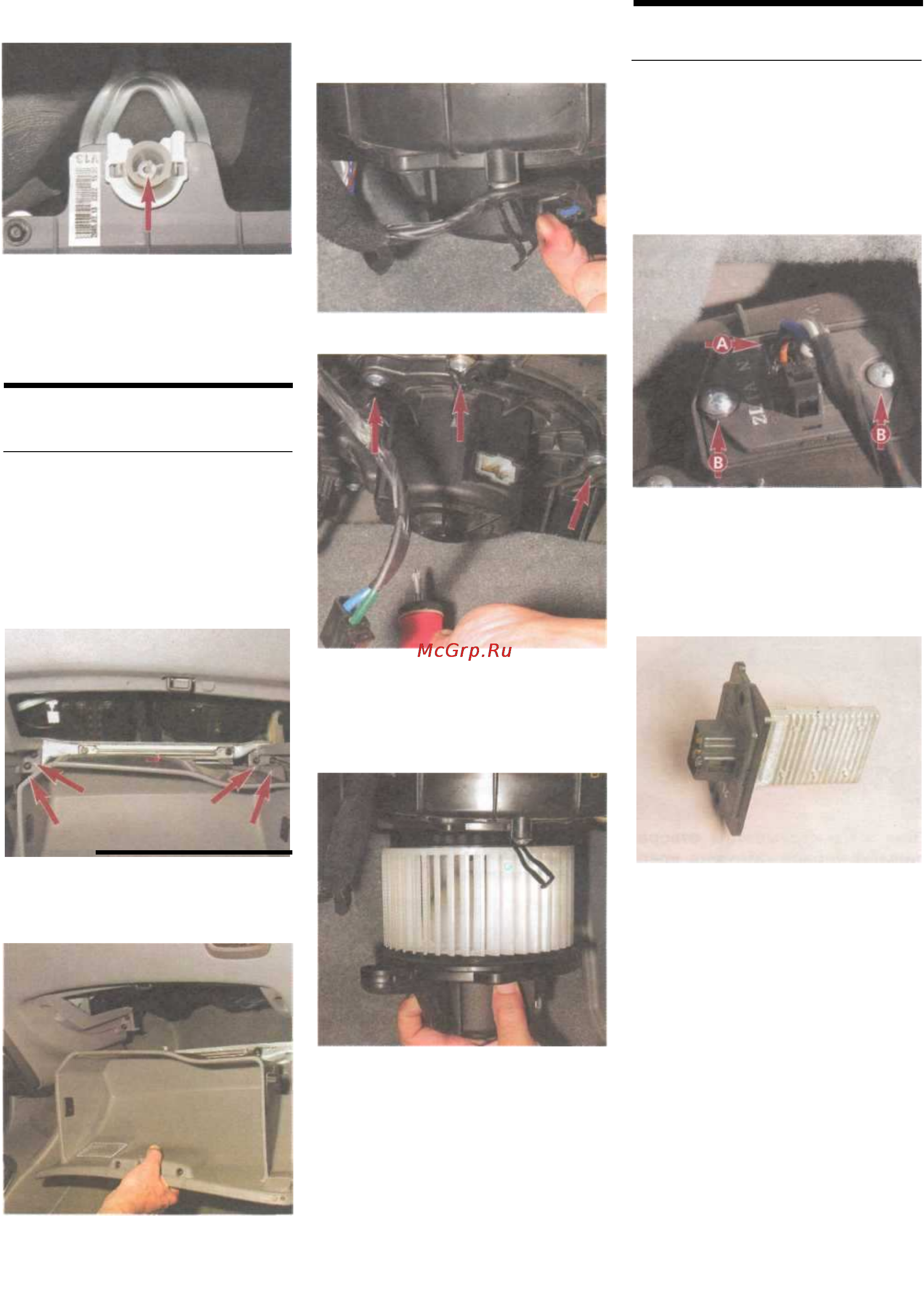

...хвостовик троса привода спи-
дометра должен войти в соот-
ветствующее отверстие комби-
нации приборов.
СНЯТИЕ ЭЛЕКТРОВЕНТИЛЯ-
ТОРА ОТОПИТЕЛЯ
Отсоединяем клемму «минусово-
го» провода от вывода аккумуля-
торной батареи.
Открываем вещевой ящик и сни-
маем фиксаторы его ограничите-
лей (см. «Снятие вещевого ящи-
ка», с. 144).
Крестообразной отверткой от-
ворачиваем четыре самореза
крепления...
...и снимаем вещевой ящик
вместе с монтажной планкой.
Вынимаем жгут проводов элект-
родвигателя вентилятора из хо-
мута ...
Крестообразной отверткой от-
ворачиваем три самореза креп-
ления крышки электродвигате-
ля вентилятора к корпусу вен-
тилятора...
...и вынимаем крыльчатку вен-
тилятора в сборе с электродви-
гателем и крышкой.
Перед установкой электровенти-
лятора отопителя очищаем по-
лость направляющего кожуха от
грязи.
Устанавливаем электровентиля-
тор отопителя в обратной после-
довательности.
ЗАМЕНА РЕЗИСТОРА
ВЕНТИЛЯТОРА ОТОПИТЕЛЯ
Отсоединяем клемму «минусово-
го» провода от вывода аккумуля-
торной батареи.
Снимаем вещевой ящик вместе
с монтажной планкой (см. «Сня-
тие электровентилятора отопи-
теля»).
Отсоединяем колодку жгута
проводов (А) от резистора вен-
тилятора отопителя и отворачи-
ваем два самореза (В) крепле-
ния резистора.
Снимаем
резистор.
Резистор вентилятора отопи-
теля
Устанавливаем резистор в обрат-
ной последовательности.
При этом...
...
и
отсоединяем
колодку
.
