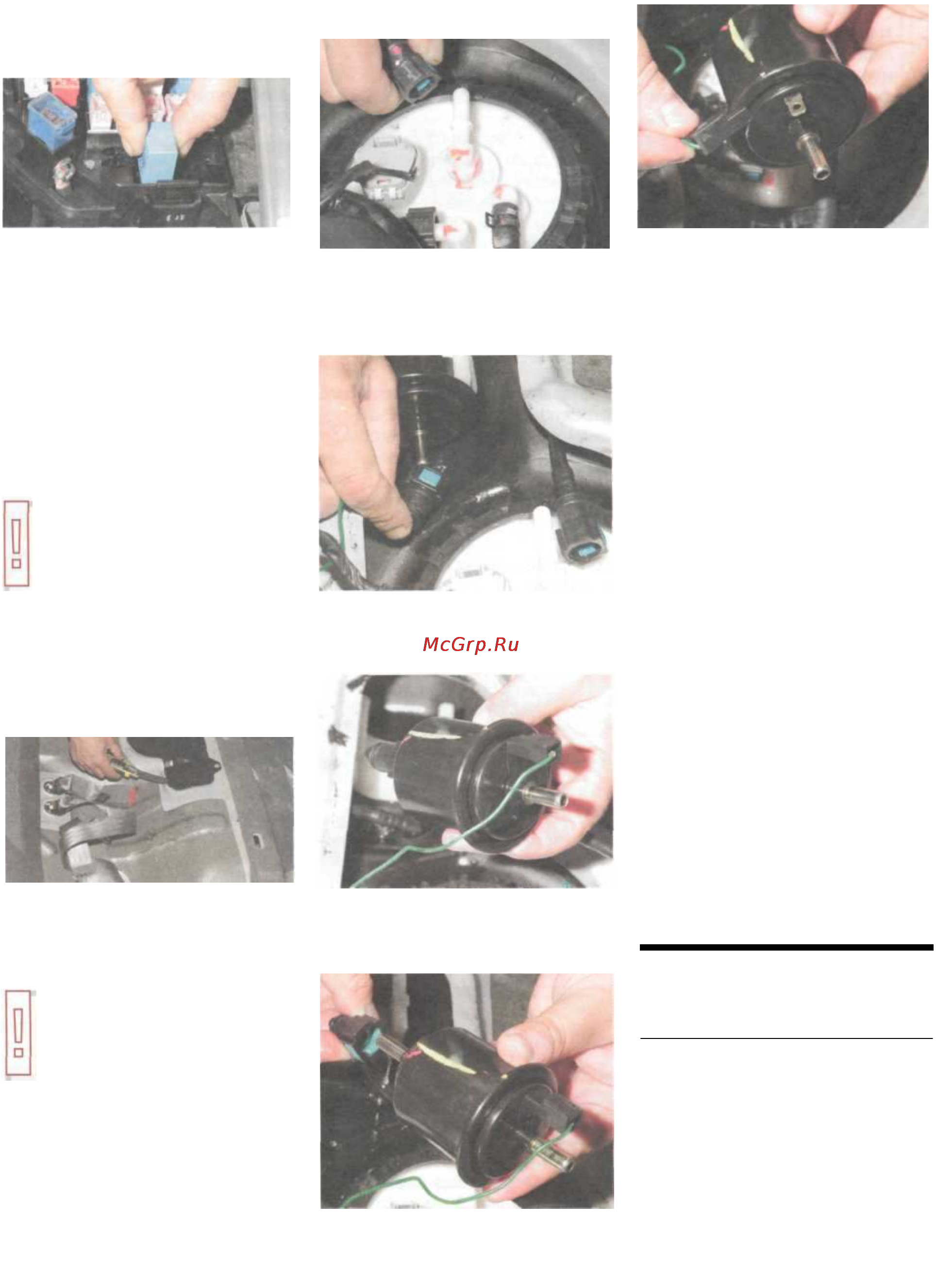

Для сброса давления в топливной
системе при выключенном зажи-
гании...
...вынимаем из монтажного
блока реле и предохранителей
(в моторном отсеке) реле топ-
ливного насоса.
Стартером проворачиваем колен-
чатый вал двигателя. Если двига-
тель пустился, следует дождаться,
когда он заглохнет. Если двигатель
не пустился, удерживаем ключ в по-
ложении включения стартера 3-4 с.
После этого давление в топливной
системе будет отсутствовать.
В топливопроводах и топ-
ливном фильтре останет-
ся небольшое количество
топлива.
Снимаем подушку заднего сиде-
нья (см. «Снятие заднего сиденья»,
с. 145).
Острым ножом срезаем герме-
тик по контуру крышки лючка
топливного бака...
...и снимаем крышку.
Во избежание проскакива-
ния искры статического
электричества в момент
разъединения
топливопроводов
отсоединять колодку
провода «массы» от вывода
топливного фильтра следует
только после снятия нако-
нечников трубок с патрубка
фильтра и крышки топлив-
ного модуля.
...отсоединяем наконечник труб-
ки топливоподводящей магист-
рали от патрубка топливного
модуля.
Аналогично отсоединяем нако-
нечник трубки от штуцера топ-
ливного фильтра.
Вынимаем топливный фильтр
из держателя.
Нажав на фиксатор наконечника...
...снимаем трубку со штуцера
топливного фильтра.
Нажав на фиксатор...
...отсоединяем колодку прово-
да «массы» от вывода топлив-
ного фильтра.
Устанавливаем топливный фильтр
в обратной последовательности.
Устанавливаем в монтажный блок
снятое реле.
Для заполнения системы топливом
включаем зажигание на 3-4 с, но
не пускаем двигатель. При этом
в течение нескольких секунд бу-
дет слышен звук работы топлив-
ного насоса. После того как топ-
ливный насос автоматически от-
ключится, выключаем зажигание.
Осматриваем места соединений
топливного фильтра и топливо-
проводов. При обнаружении сле-
дов топлива, снова сбрасываем
давление в топливной системе
и восстанавливаем герметичность
соединений. Топливные трубки
с неисправными наконечниками,
фиксаторами и фильтр с негерме-
тичным корпусом заменяем.
Наносим по всему периметру
крышки лючка топливного бака но-
вый герметик, предварительно уда-
лив остатки старого, и закрываем
лючок крышкой.
Устанавливаем подушку заднего
сиденья.
ЗАМЕНА
СМЕННОГО ЭЛЕМЕНТА
ВОЗДУШНОГО ФИЛЬТРА
Сменный элемент воздушного
фильтра необходимо заменять че-
рез каждые 30 000 км пробега.
При эксплуатации автомобиля
в запыленной местности пробег
между заменами элемента следу-
ет сократить в 1,5-2 раза. Дефор-
мированный или поврежденный
элемент необходимо заменить не-
зависимо от пробега.
Нажав на фиксатор...
