205

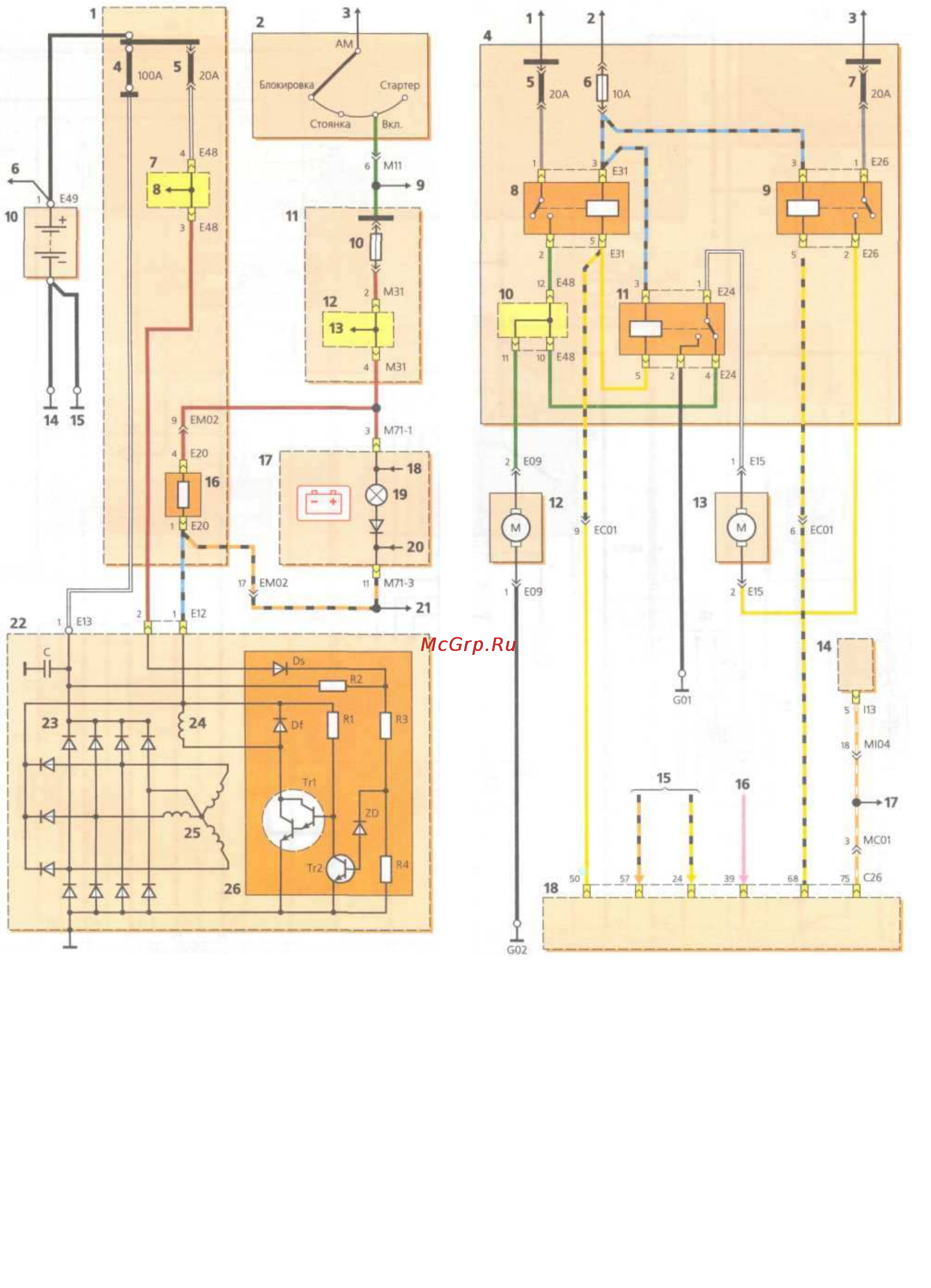

Схема соединений генератора: 1 — блок реле и пре-
дохранителей в моторном отсеке; 2 — выключатель зажига-
ния; 3 — к источнику питания; 4 — предохранитель цепи гене-
ратора; 5 — предохранитель цепи блока управления двигате-
лем; 6 — см. поз. 17 на с. 204; 7 — контактный разъем; 8 — см.
поз. 10 на с. 196; 9 — см. поз. 9 на с. 197; 10 — предохрани-
тель 10 А цепей АБС, комбинации приборов, контрольной лам-
пы ремня безопасности; 11 — блок предохранителей в салоне;
12 — контактный разъем; 13 — к ЭБУ охранной сигнализаци-
ей; 14 — соединение с «массой» двигателя; 15 — соединение
с «массой» кузова; 16 — резистор предварительного возбуж-
дения генератора; 17 — комбинация приборов; 18 — см. поз.
25 на с. 214; 19 — контрольная лампа неисправности генера
тора; 20 — см. поз. 22 (через диод) на с. 214; 21 — см. поз.
3 на с. 222 (правая схема); 22 — генератор; 23 — выпрями
тельный блок; 24 — обмотка ротора; 25 — обмотки статора;
26 — электронный регулятор напряжения
Схема системы охлаждения: 1 — к источнику питания;
2 — к источнику питания при включенном главном реле систе-
мы управления двигателем; 3 — к источнику питания; 4 — блок
реле и предохранителей в моторном отсеке; 5 — предохрани-
тель цепи вентилятора теплообменника конденсатора системы
кондиционирования; 6 — предохранитель цепи блока управления
двигателем; 7 — предохранитель цепи вентилятора радиатора си-
стемы охлаждения двигателя; 8 — реле 1 вентилятора теплооб-
менника конденсатора системы кондиционирования; 9 — реле
вентилятора радиатора системы охлаждения двигателя;
10 — контактный разъем; 11 — реле 2 вентилятора теплообмен-
ника конденсатора системы кондиционирования; 12 — электро-
двигатель вентилятора теплообменника конденсатора системы
кондиционирования; 13 — электродвигатель вентилятора ради-
атора системы охлаждения двигателя; 14 — переключатель кон-
диционера; 15 — см. поз. 22 нас. 230; 16 — см. поз. 50 на с. 207;
17 — см. поз. 27 на с. 230; 18 — блок управления двигателем
