18

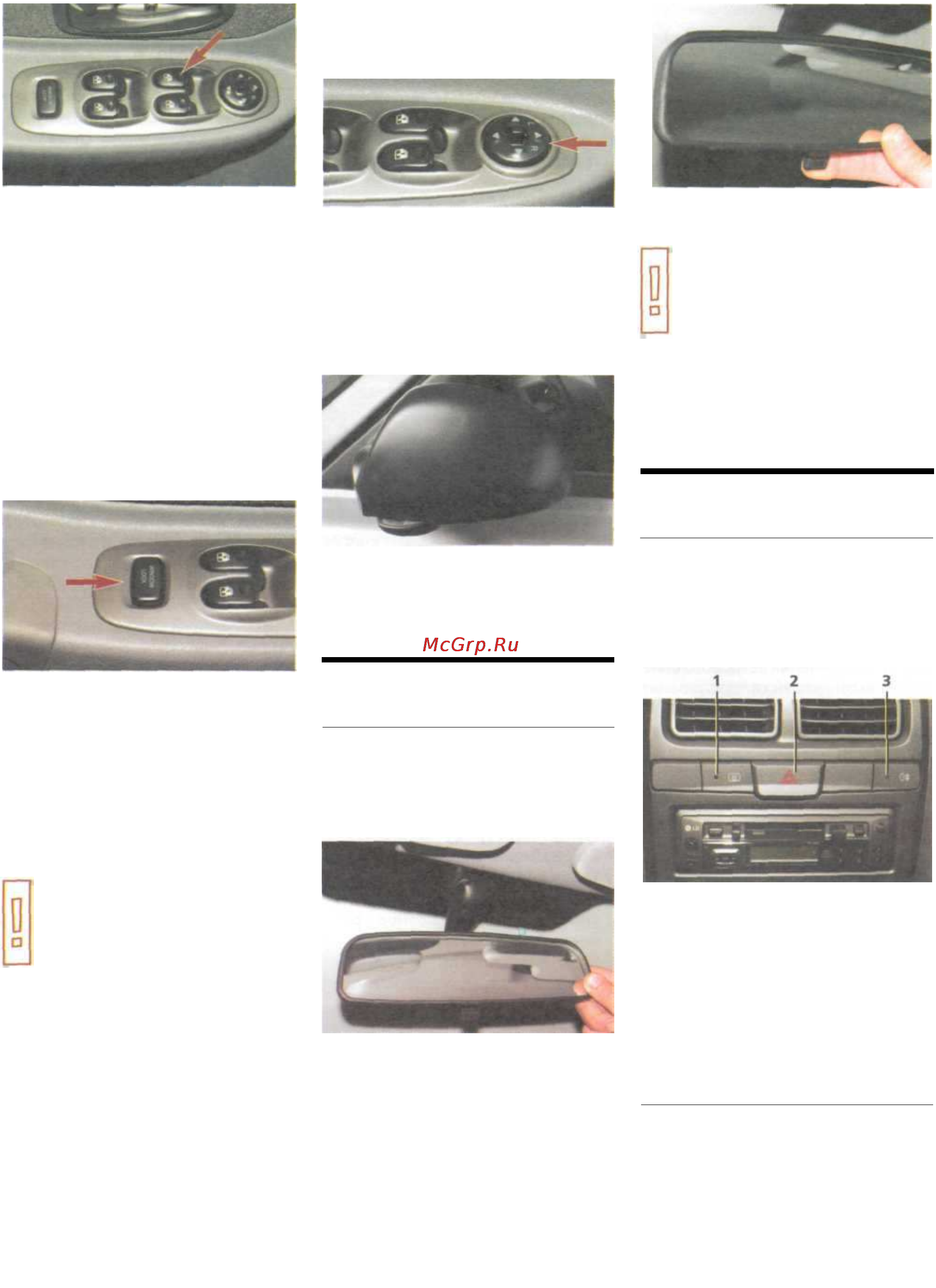

...соответственно нажимаем
или поддеваем клавишу левого
переднего выключателя.
Для управления электростекло-
подъемниками дверей переднего
или задних пассажиров аналогич-
но нажимаем или поддеваем кла-
вишу нужного выключателя. На
подлокотнике каждой двери
пассажира расположен выключа-
тель электростеклоподъемника.
Для изменения положения стекла
нажимаем или поддеваем клави-
шу выключателя.
При нажатой кнопке блокиров-
ки механизма электростекло-
подъемников изменение поло-
жения стекол дверей возможно
только с места водителя.
Разблокировать механизм элект-
ростеклоподъемников можно по-
вторным нажатием на кнопку бло-
кировки.
При пользовании электро-
стеклоподъемниками не
допускайте попадания в за-
зор между стеклом и рамкой
двери предметов одежды
или частей тела.
Если на заднем сиденье находятся
дети, для предотвращения неза-
планированного опускания и под-
нятия стекол механизм электро-
стеклоподъемников должен быть
заблокирован.
Для регулировки положения лево-
го зеркала переводим ползун в по-
ложение «L», а правого — в поло-
жение «R». В среднем положении
ползуна электроприводы зеркал
выключены.
Настройка зеркала проводится
нажатием на джойстик в напра-
влении стрелок.
Для облегчения проезда в узких
местах и при парковке автомоби-
ля наружные зеркала заднего вида
могут быть сложены.
Нажав на корпус зеркала в на-
правлении задней части авто-
мобиля, складываем зеркало.
ВНУТРЕННЕЕ ЗЕРКАЛО
ЗАДНЕГО ВИДА
Внутреннее зеркало заднего вида
можно отрегулировать в горизон-
тальной и вертикальной плоско-
стях.
Положение внутреннего зерка-
ла регулируем поворотом кор-
пуса на шарнире.
Предусмотрено два режима поло-
жения внутреннего зеркала: «день»
и «ночь».
Для уменьшения ослепляющего
действия фар движущихся позади
автомобилей переводим зеркало
в положение «ночь». Для этого...
...перемещаем регулятор поло-
жения зеркала на себя.
В положении «ночь» зона
обзора в зеркале умень-
шается. Не рекомендуется
располагать на полке за
задним сиденьем предметы,
которые могут уменьшить
зону обзора через зеркало.
КЛАВИШНЫЕ
ВЫКЛЮЧАТЕЛИ
Клавишные выключатели располо-
жены на центральной консоли па-
нели приборов под дефлекторами
системы отопления, вентиляции
и кондиционирования.
Клавишные выключатели: 1 — вы-
ключатель обогрева заднего стекла и на-
ружных зеркал заднего вида; 2 — выклю-
чатель аварийной сигнализации; 3 — вы-
ключатель противотуманного света в зад-
них фонарях
ВЫКЛЮЧАТЕЛЬ
ПРОТИВОТУМАННОГО СВЕТА
В ЗАДНИХ ФОНАРЯХ
Для включения противотуманного
света в задних фонарях при вклю-
ченном свете фар нажимаем кла-
вишу 3.
Повторным нажатием клавиши
выключаем противотуманный свет
в задних фонарях.
