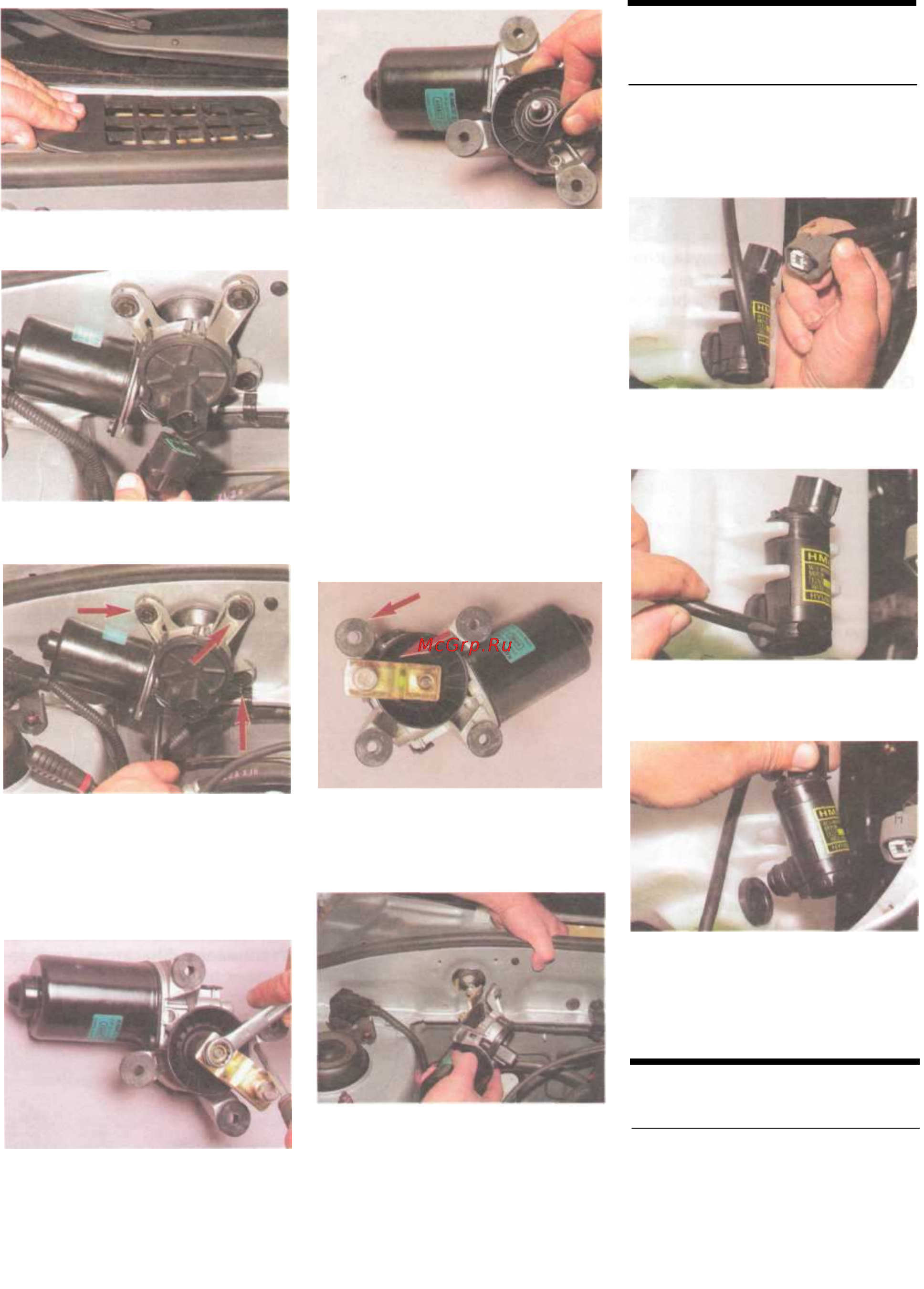

Снимаем защитную решетку
короба воздухопритока.
Отсоединяем колодку жгута
проводов от мотор-редуктора.
Головкой «на 10» с удлините-
лем отворачиваем четыре бол-
та крепления мотор-редуктора.
Вытягивая на себя мотор-редук-
тор, освобождаем шарнир криво-
шипа и снимаем мотор-редуктор.
Ключом «на 13» отворачиваем
гайку крепления кривошипа,
отверткой придерживая его от
проворачивания.
Снимаем кривошип...
...и уплотнительный чехол.
Установку мотор-редуктора про-
водим в обратной последователь-
ности. Для установки вала мотор-
редуктора в исходное положение
надеваем клемму «минусового»
провода на вывод аккумулятор-
ной батареи. Подсоединяем ко-
лодку проводов к мотор-редукто-
ру и включаем его подрулевым
переключателем, после чего вы-
ключаем его и дожидаемся оста-
новки вала электродвигателя. От-
соединяем колодку проводов от
мотор-редуктора. В этом положе-
нии вала мотор-редуктора устанав-
ливаем кривошип так...
...как показано на фото.
Удерживая через окно в коробе
воздухопритока рычаг от переме-
щения...
...вставляем шаровой палец
кривошипа в отверстие рычага
до фиксированного положения.
Дальнейшую установку мотор-ре-
дуктора очистителя ветрового стек-
ла проводим в обратной последо-
вательности.
СНЯТИЕ ЭЛЕКТРОНАСОСА
ОМЫВАТЕЛЯ ВЕТРОВОГО
СТЕКЛА
Снимаем подкрылок правого пе-
реднего колеса (см. «Снятие пе-
реднего подкрылка», с. 142).
Нажав на фиксатор...
...отсоединяем колодку прово-
дов от электронасоса омывате-
ля ветрового стекла.
Снимаем шланг подачи жидко-
сти к форсункам ветрового стек-
ла с патрубка электронасоса.
Снимаем электронасос с бачка.
Устанавливаем электронасос омы-
вателя ветрового стекла в обрат-
ной последовательности.
СНЯТИЕ КОМБИНАЦИИ
ПРИБОРОВ, ЗАМЕНА ЛАМП
Отсоединяем клемму «минусово-
го» провода от вывода аккумуля-
торной батареи.
Устанавливаем рулевую колонку
в крайнее нижнее положение.
