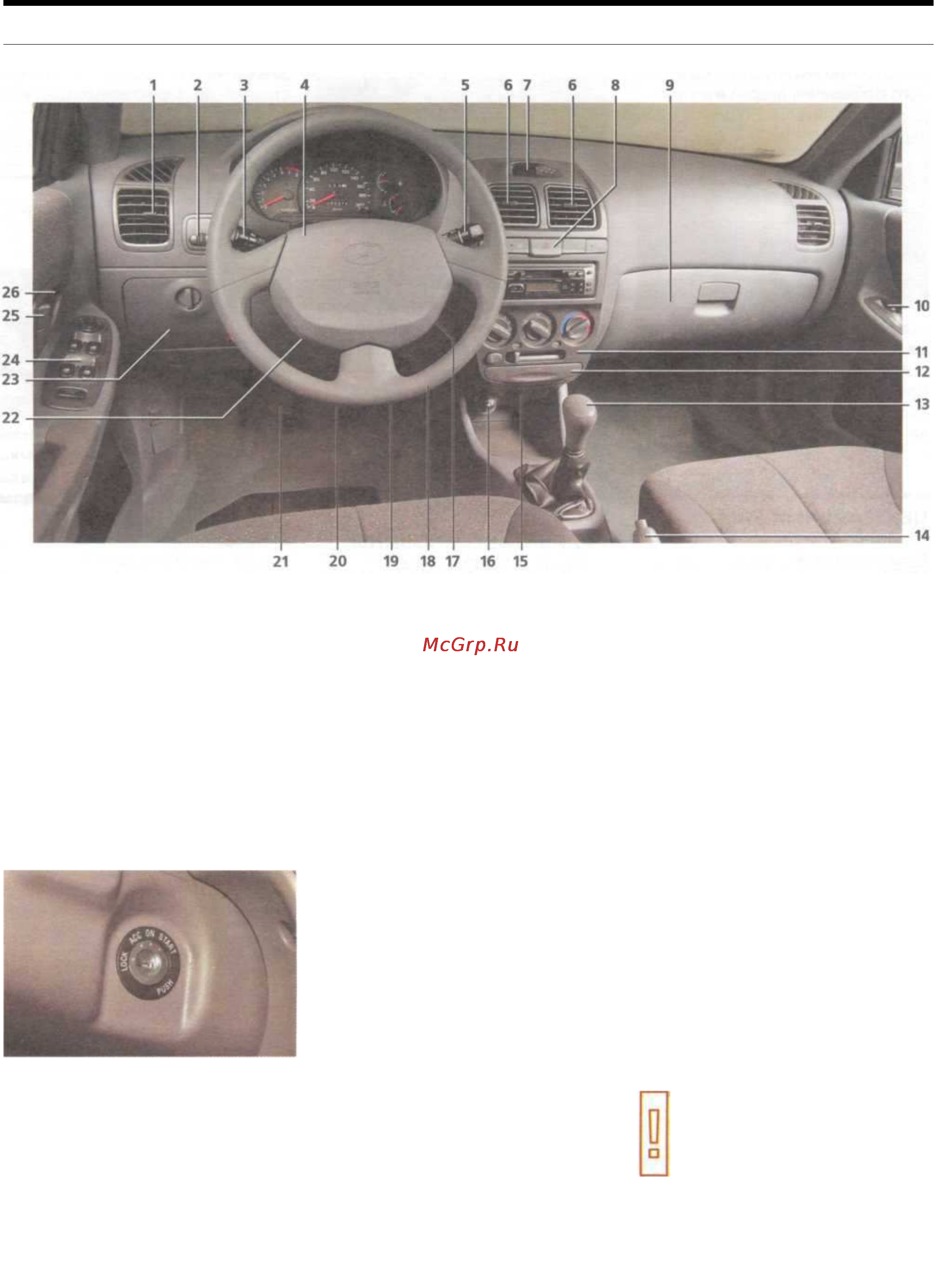

РАСПОЛОЖЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
Органы управления и приборы: 1 — боковой дефлектор системы вентиляции; 2 — регулятор направления пучков света
фар; 3 — комбинированный переключатель света фар и указателей поворота; 4— выключатель звукового сигнала и дополнительная
система пассивной безопасности (подушка безопасности); 5 — переключатель очистителя и омывателя ветрового стекла; 6 — цент-
ральный дефлектор системы вентиляции; 7 — часы с цифровой индикацией; 8 — клавишные выключатели; 9 — вещевой ящик;
10 — клавиша управления электростеклоподъемником двери пассажира; 11 — блок управления отоплением, вентиляцией и кон-
диционированием; 12 — выдвижной подстаканник; 13 — рычаг переключения передач; 14 — рычаг стояночного тормоза;
15 — пепельница; 16 — прикуриватель; 17 — выключатель (замок) зажигания; 18 — рулевое колесо; 19 — педаль «газа»;
20 — педаль тормоза; 21 — педаль сцепления; 22 — рычаг регулировки наклона рулевой колонки; 23 — дополнительный вещевой
ящик; 24 — блок управления электростеклоподъемниками и наружными зеркалами заднего вида; 25 — клавиша блокировки зам-
ка двери; 26 — рукоятка замка двери
ВЫКЛЮЧАТЕЛЬ (ЗАМОК)
ЗАЖИГАНИЯ
Ключ в замке зажигания мо-
жет находиться в одном из че-
тырех положений: «LOCK»
(блокировка), «АСС» (стоянка),
«ON» (зажигание включено)
и «START» (стартер). Перевести
ключ в положение «LOCK»
можно только утопив ключ
(надпись «PUSH») в замке за-
жигания.
В положении «LOCK» все потреби-
тели, запитанные от замка зажига-
ния, — выключены. При вынима-
нии ключа зажигания может срабо-
тать механизм запирающего
противоугонного устройства, бло-
кирующий вал рулевого управле-
ния. Чтобы заблокировать вал ру-
левого управления, необходимо
повернуть рулевое колесо в сторо-
ну положения движения прямо до
щелчка запорного элемента. Чтобы
разблокировать вал, следует, слег-
ка покачивая рулевое колесо впра-
во и влево, повернуть ключ зажига-
ния в замке зажигания из положе-
ния «LOCK» в положение «АСС».
В положении «АСС» — двигатель
выключен без блокировки вала ру-
левого управления. При этом на
некоторые потребители энергии
подается питание. Ключ из замка
не вынимается.
В положении «ON» — включа-
ется зажигание и подается питание
на все потребители электроэнер-
гии. Ключ из замка не вынимается.
В положении «START» — включа-
ется стартер. После пуска двигате-
ля необходимо отпустить ключ за-
жигания, и он автоматически вер-
нется в положение «ON». Чтобы
вынуть ключ из замка зажигания,
необходимо повернуть ключ в
положение «АСС», утопить ключ в
замке и повернуть его в по-
ложение «LOCK».
Во избежание потери ав-
томобилем управляемо-
сти не выключайте двига-
тель и не вынимайте ключ из
замка зажигания во время
движения автомобиля.
