Hyundai Accent [86/230] Снятие дополнительного глушителя
![Hyundai Accent [86/230] Снятие дополнительного глушителя](/views2/1011715/page86/bg56.png)
88

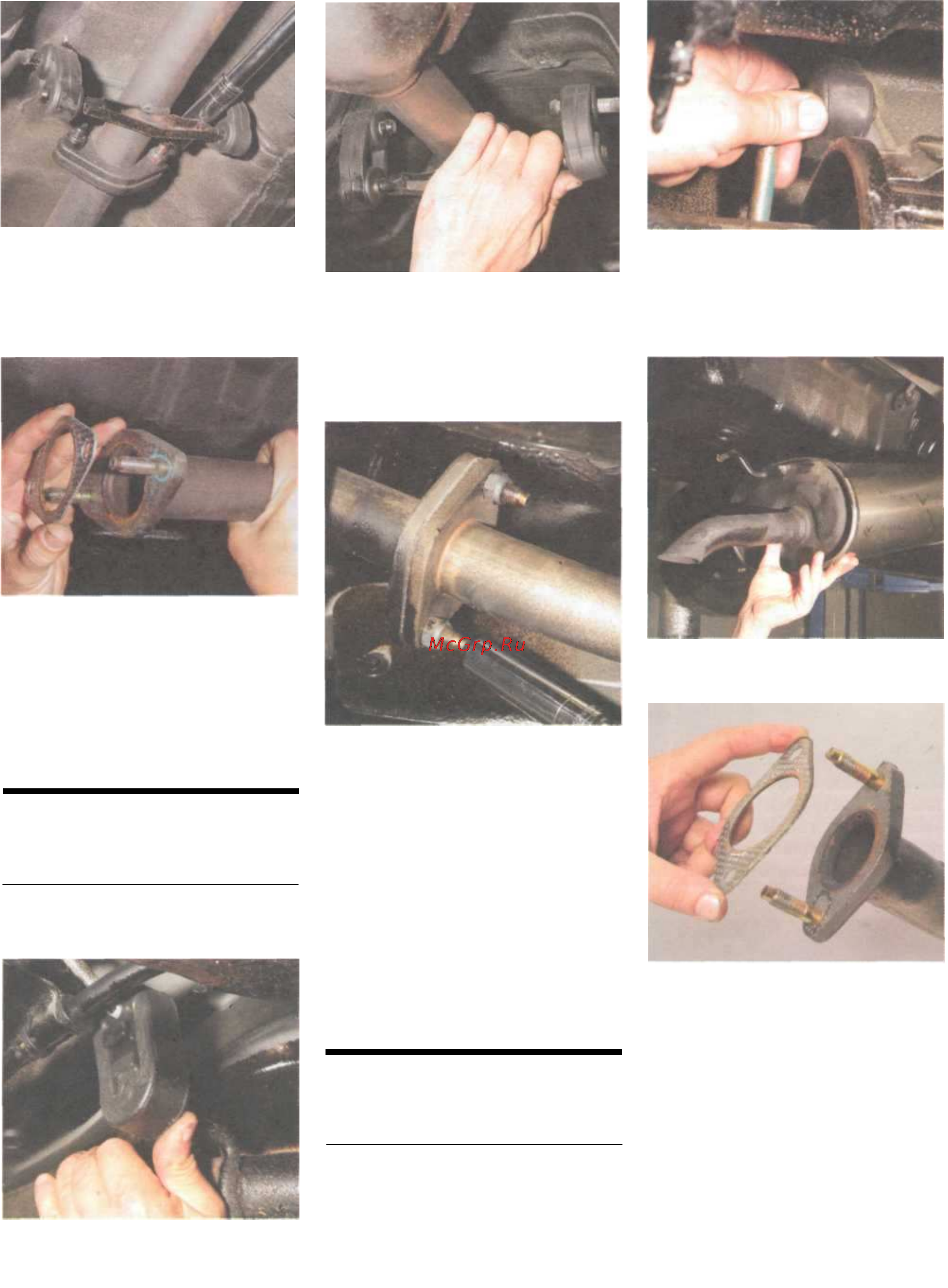

Высокой головкой «на 17» отво-
рачиваем две гайки крепления
промежуточной трубы к допол-
нительному глушителю...
...и снимаем промежуточную трубу.
Снимаем прокладку со шпилек
промежуточной трубы.
Поврежденные, сильно обжатые
прокладки заменяем.
Устанавливаем промежуточную
трубу в обратной последователь-
ности.
СНЯТИЕ
ДОПОЛНИТЕЛЬНОГО
ГЛУШИТЕЛЯ
Работу проводим на смотровой ка-
наве или эстакаде.
Снимаем с кронштейнов допол-
нительного глушителя одну
заднюю...
...и две передние подушки под-
вески.
Отворачиваем гайки крепления
дополнительного глушителя к про-
межуточной трубе (см. «Снятие
промежуточной трубы», с. 87).
Высокой головкой «на 17» отво-
рачиваем две гайки крепления
дополнительного глушителя
к основному глушителю.
Отсоединяем дополнительный глу-
шитель от промежуточной трубы
и основного глушителя и снимаем
дополнительный глушитель.
Поврежденные, сильно обжатые
прокладки заменяем.
Устанавливаем дополнительный
глушитель в обратной последова-
тельности.
СНЯТИЕ
ОСНОВНОГО
ГЛУШИТЕЛЯ
Работу проводим на смотровой ка-
наве или эстакаде. Отворачиваем
две гайки крепления основного
глушителя к дополнительному (см.
«Снятие дополнительного
глушителя»).
Снимаем две передние подуш-
ки подвески с кронштейнов ос-
новного глушителя.
Аналогично снимаем заднюю по-
душку с кронштейна...
...и снимаем основной глуши-
тель.
Снимаем прокладку со шпилек
основного глушителя.
Поврежденную, сильно обжатую
прокладку заменяем.
Устанавливаем основной глуши-
тель в обратной последователь-
ности.
