151

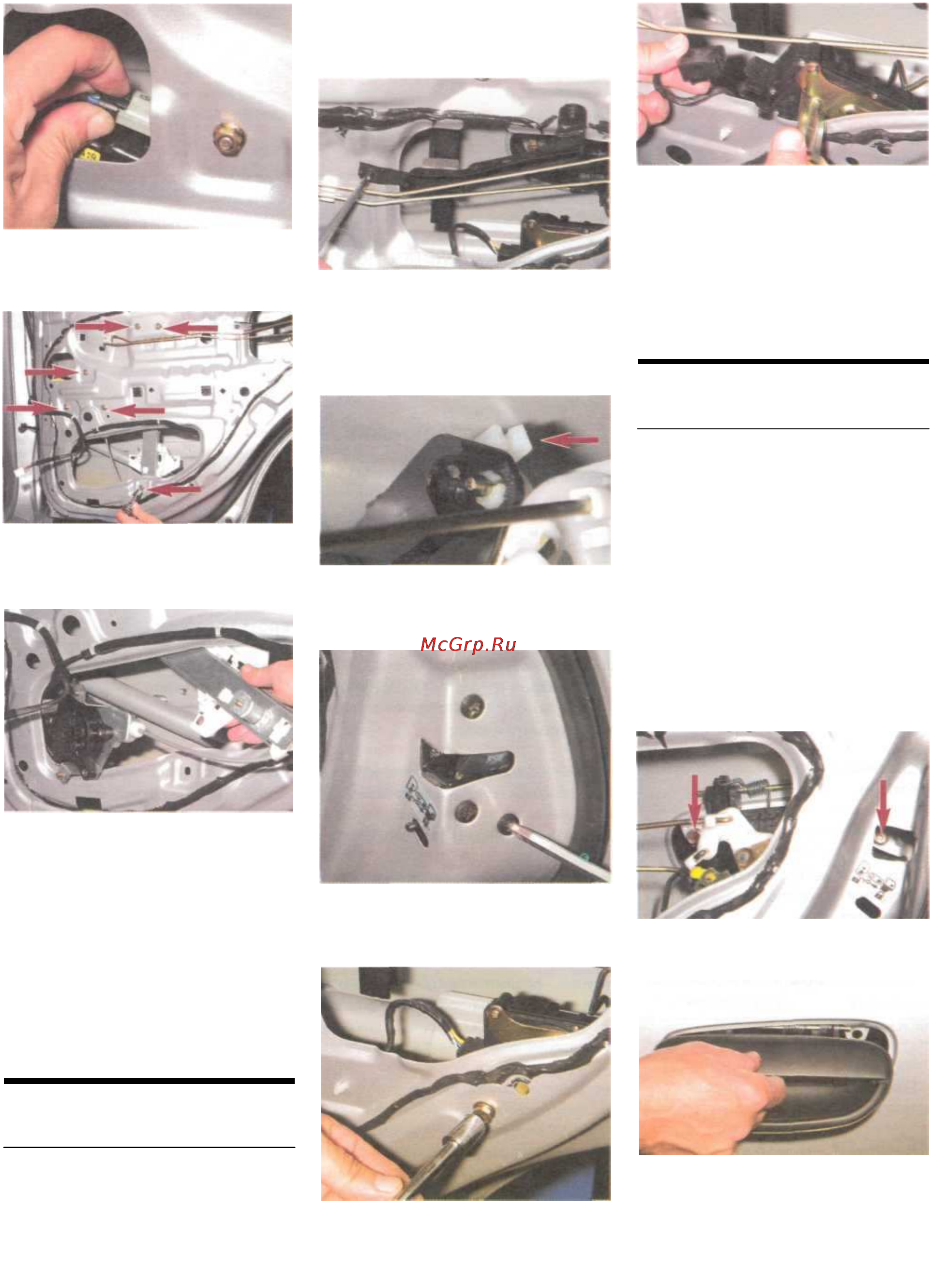

Отсоединяем колодку прово-
дов мотор-редуктора механиз-
ма электростеклоподъемника.
Головкой «на 10» отворачиваем
шесть гаек крепления механиз-
ма электростеклоподъемника.
Извлекаем механизм электро-
стеклоподъемника через окно
внутренней панели двери.
Работу по замене мотор-редуктора
см. в разд. «Снятие механизма
электростеклоподъемника перед-
ней двери», с. 147).
Устанавливаем механизм электро-
стеклоподъемника в обратной по-
следовательности.
СНЯТИЕ ЗАМКА
ЗАДНЕЙ ДВЕРИ
Снимаем обивку задней двери (см.
«Снятие обивки задней двери»,
с. 149) и отделяем от внутренней
панели двери защитную пленку
(см. «Снятие стекол задней две-
ри», с. 150). Снимаем внутреннюю
ручку двери (см. «Снятие обивки
задней двери», с. 149).
Крестообразной отверткой от-
ворачиваем два самореза креп-
ления пластмассового щитка
к внутренней панели двери...
...и снимаем щиток.
Сдвигаем фиксатор тяги, идущей
от замка к наружной ручке...
.. .и снимаем тягу с наружной ручки.
Крестообразной отверткой от-
ворачиваем три винта крепле-
ния замка.
Головкой «на 10» отворачиваем
болт крепления привода бло-
кировки замка.
Выдвигая замок вместе с приво-
дом блокировки, отсоединяем
колодку жгута проводов.
Снимаем замок зад ней дв ери
с приводом блокировки. Устанав-
ливаем замок в обратной после-
довательности.
СНЯТИЕ НАРУЖНОЙ
РУЧКИ ЗАДНЕЙ ДВЕРИ
Ручку задней двери можно заме-
нить, не снимая замка. Снимаем
обивку задней двери (см. «Снятие
обивки задней двери», с . 149)
и отделяем от внутренней панели
двери защитную пленку (см. «Сня-
тие стекол задней двери», с. 150).
Отсоединяем тягу, идущую от зам-
ка к наружной ручке, отворачива-
ем три винта крепления замка
и болт крепления его привода (см.
«Снятие замка задней двери»).
Сдвинув замок вперед...
Сдвинув ручку вверх, снима-
ем ее.
Устанавливаем наружную ручку
задней двери в обратной последо-
вательности.
...головкой «на 10» отворачива-
ем два болта крепления ручки.
