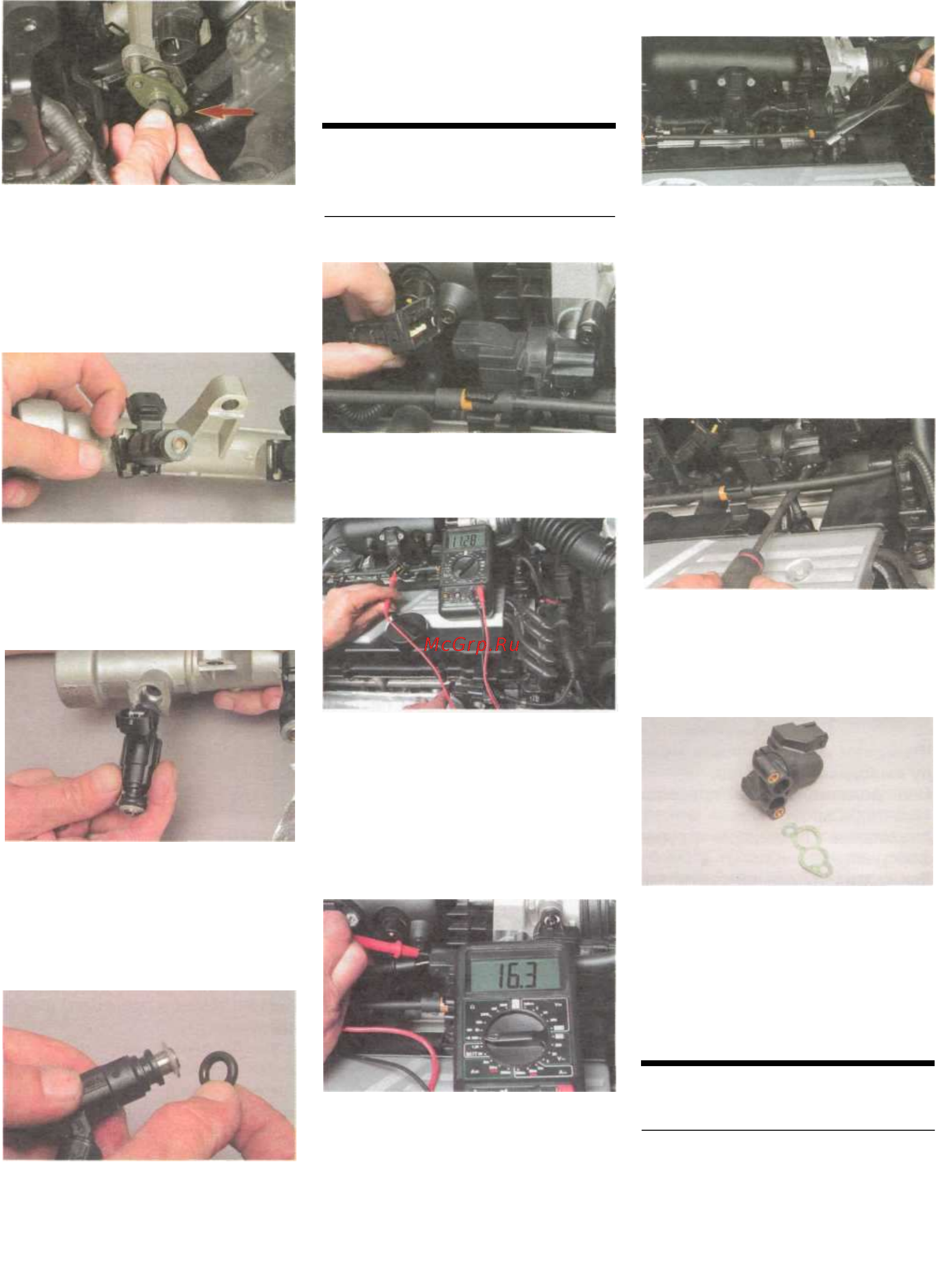

66
...и снимаем фланец с ее шпи-
лек.
Соединение фланца трубки и топ-
ливной рампы уплотнено резино-
вым кольцом. При необходимости
заменяем кольцо новым. Снимаем
топливную рампу.
Пальцем или отверткой разжи-
маем скобу, фиксирующую фор-
сунку на топливной рампе...
...и вынимаем скобу. Аналогично
снимаем скобы других форсунок.
Вынимаем форсунку из топлив-
ной рампы.
Аналогично снимаем другие фор-
сунки.
Для замены уплотнительных колец
форсунки...
...поддев кольцо отвер ткой
с тонким лезвием, снимаем
кольцо с распылителя и...
...корпуса форсунки.
Смазав уплотнительные кольца
моторным маслом, устанавливаем
форсунки и рампу в обратной пос-
ледовательности.
ПРОВЕРКА И СНЯТИЕ
РЕГУЛЯТОРА ХОЛОСТОГО
ХОДА
Нажав на фиксатор...
...отсоединяем от регулятора
колодку проводов.
Включив зажигание...
...измеряем напряжение пита-
ния между средним контактом
«2» колодки проводов и «мас-
сой» двигателя.
Напряжение должно соответство-
вать напряжению на выводах акку-
муляторной батареи. Выключив
зажигание...
...измеряем сопротивление ме-
жду контактами «1» и «2» регу-
лятора, которое должно быть
в диапазоне 14-18 Ом.
Измеряем сопротивление между
контактами «2» и «3» регулятора,
которое должно быть в диапазоне
16-20 Ом.
...головкой «на 10» отворачива-
ем болт держателя троса при-
вода дроссельной заслонки.
Снимаем со штуцера крышки го-
ловки блока цилиндров шланг
вентиляции картера (см. «Замена
прокладки крышки головки блока
цилиндров», с. 54). Отсоединяем
от регулятора колодку проводов
(см. выше).
Крестообразной отверткой от-
ворачиваем два винта крепле-
ния регулятора к дроссельному
узлу...
...и снимаем регулятор.
Соединение регулятора и дрос-
сельного узла уплотнено про-
кладкой.
Устанавливаем регулятор в обрат-
ной последовательности.
СНЯТИЕ ДРОССЕЛЬНОГО
УЗЛА
Дроссельный узел снимаем для за-
мены корпуса дроссельного узла
или его прокладки. Отсоединяем
колодки проводов от
регулятора холостого хода (см.
«Проверка и снятие регуля-
Для удобства снятия регулятора..
