13
при поездке с детьми или в других
случаях, когда обычной блокиров-
кой (клавишами) нельзя обеспечить
достаточную защиту от нежелатель-
ного открывания дверей изнутри.

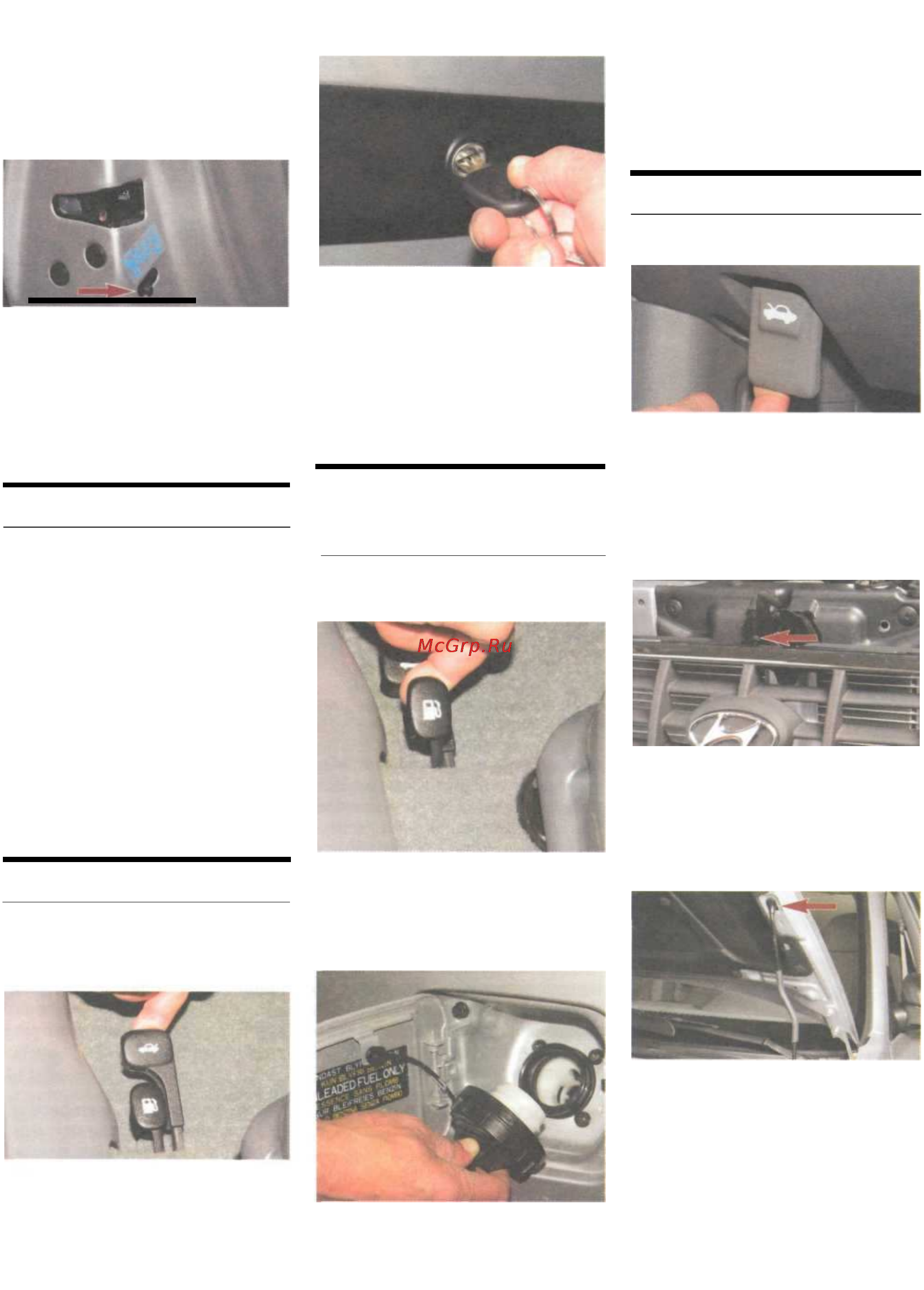

Для дополнительной блокировки
задней двери...
...переводим рычаг блокирато-
ра в положение «L»...
...и закрываем дверь. При этом
дверь можно открыть только
снаружи при разблокированной
клавише замка.
ЦЕНТРАЛЬНЫЙ ЗАМОК
Если автомобиль оборудован
электроприводами замков две-
рей (центральным замком), замки
всех дверей можно заблокировать
и разблокировать снаружи — клю-
чом и изнутри — клавишей блоки-
ровки двери водителя. При отпи-
рании ключом двери переднего
пассажира разблокируется только
замок этой двери. Разблокирова-
ние других дверей в этом случае
осуществляется их клавишами
блокировки.
КРЫШКА БАГАЖНИКА
Замок крышки багажника можно
открыть с места водителя. Для
этого...
...приподнимаем рычаг привода
замка крышки багажника, рас-
положенный на полу с левой
стороны от сиденья водителя.
Крышку багажника также можно
открыть ключом. Для этого...
...вставив ключ в личинку замка
крышки багажника, поворачи-
ваем ключ по часовой стрелке...
...и поднимаем крышку. Для
запирания замка крышки ба-
гажника нажимаем на крышку
сверху.
ПРОБКА
ЗАЛИВНОЙ ГОРЛОВИНЫ
ТОПЛИВНОГО БАКА
Для доступа к пробке топливного
бака...
...приподнимаем рычаг приво-
да замка крышки лючка, распо-
ложенный на полу с левой сто-
роны от сиденья водителя.
Отворачиваем пробку против
часовой стрелки.
Пробка от падения предохраняет-
ся специальным поводком, соеди-
ненным с кузовом. Заворачиваем
пробку по часовой стрелке до
характерных щелчков и
закрываем крышку лючка.
КАПОТ
Чтобы открыть капот...
...в салоне автомобиля тянем
на себя ручку привода замка
капота, расположенную слева
под панелью приборов рядом
с обивкой боковины. В зазоре
между кромкой капота и
облицовкой радиатора...
...отводим рычаг предохрани-
тельного крюка к правому бор-
ту автомобиля (для наглядности
показано при открытом капоте).
Приподняв капот, выводим из дер-
жателя упор...
...и вставляем его в специальное
отверстие в усилителе капота.
При закрытии капота вставляем
упор в держатель и отпускаем ка-
пот с небольшой высоты (300 мм
от замка капота), так чтобы он
упал под действием своего веса.
Убедитесь, что капот надежно за-
крыт.
