Hyundai Accent [139/230] Снятие привода и замка крышки багажника
![Hyundai Accent [139/230] Снятие привода и замка крышки багажника](/views2/1011715/page139/bg8b.png)
141

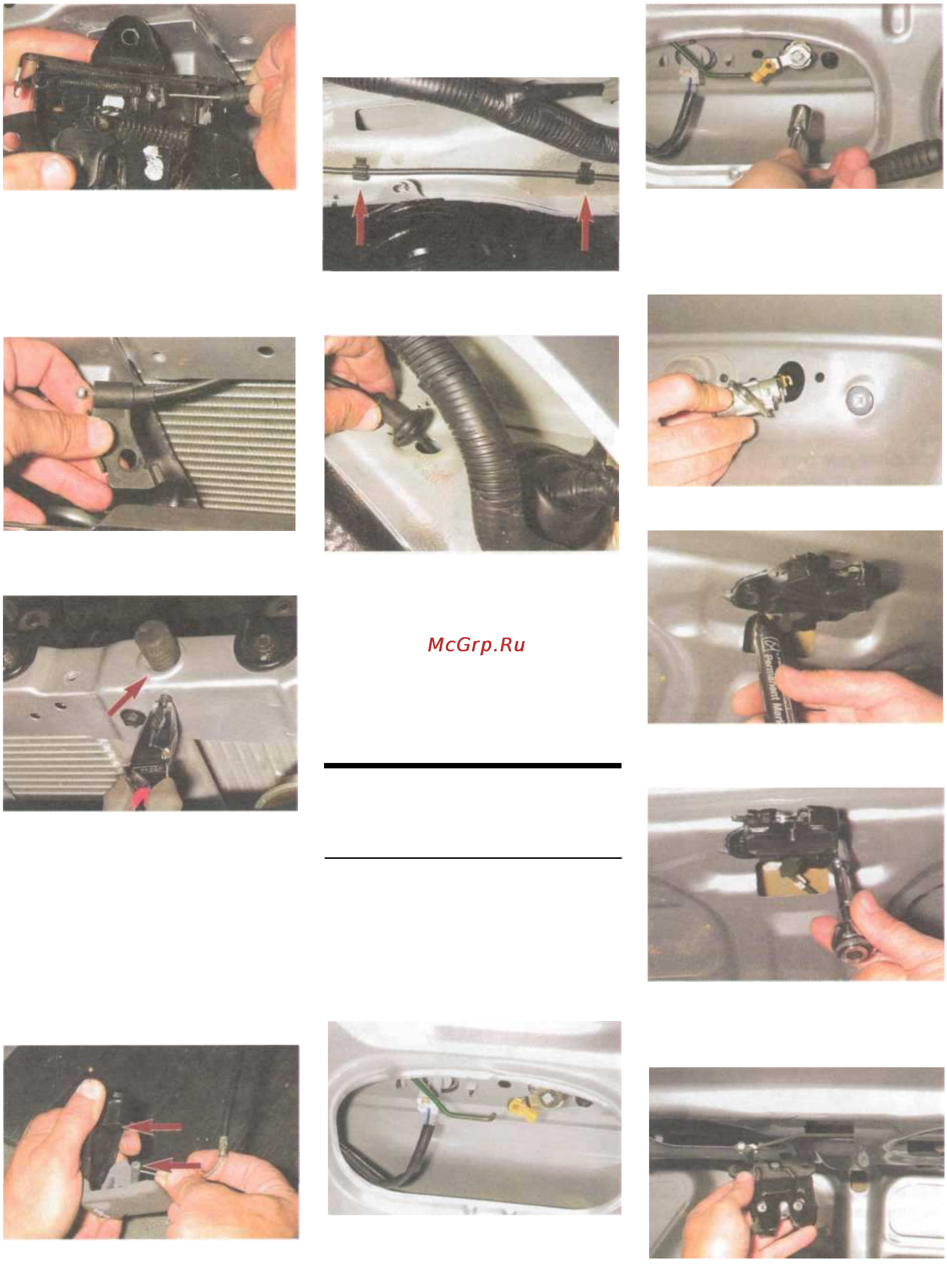

Выводим оболочку троса из
прорези кронштейна и нако-
нечник троса из фигурного паза
рычага...
...снимаем замок капота.
Для снятия троса привода замка...
...снимаем с троса кронштейн
крепления троса к замку.
Вывернув упор капота на не-
сколько оборотов, сжимаем
лепестки пистона держателя
троса...
...и освобождаем пистон. Выводим
трос из-под передней поперечины
моторного отсека. В салоне кресто-
образной отверткой отворачиваем
два винта крепления кронштейна
ручки привода замка капота...
...и выводим наконечник троса
из упоров в кронштейне и ручке.
Снимаем передний подкрылок
(см. «Снятие переднего подкрыл-
ка», с. 142).
Выводим резиновый уплотни-
тель из отверстия в брызго-
вике...
...и через это отверстие вынимаем
трос в моторный отсек.
Устанавливаем трос привода и за-
мок капота в обратной последова-
тельности.
СНЯТИЕ ПРИВОДА
И ЗАМКА КРЫШКИ
БАГАЖНИКА
Снимаем накладку крышки багаж-
ника (см. «Снятие фонаря освеще-
ния заднего номерного знака, за-
мена лампы», с. 133). Повернув
фиксатор, освобождаем тягу зам-
ка крышки багажника...
...и выводим конец тяги из от-
верстия в поводке привода
замка.
Головкой «на 10» с удлините-
лем отворачиваем болт крепле-
ния привода замка к крышке
багажника...
Помечаем положение замка от-
носительно крышки багажника.
Головкой «на 10» с удлините-
лем отворачиваем два болта
крепления замка...
...и снимаем его вместе с тягой.
Освобождаем два пистона на
левом брызговике.
...
и
вынимаем
привод
