147

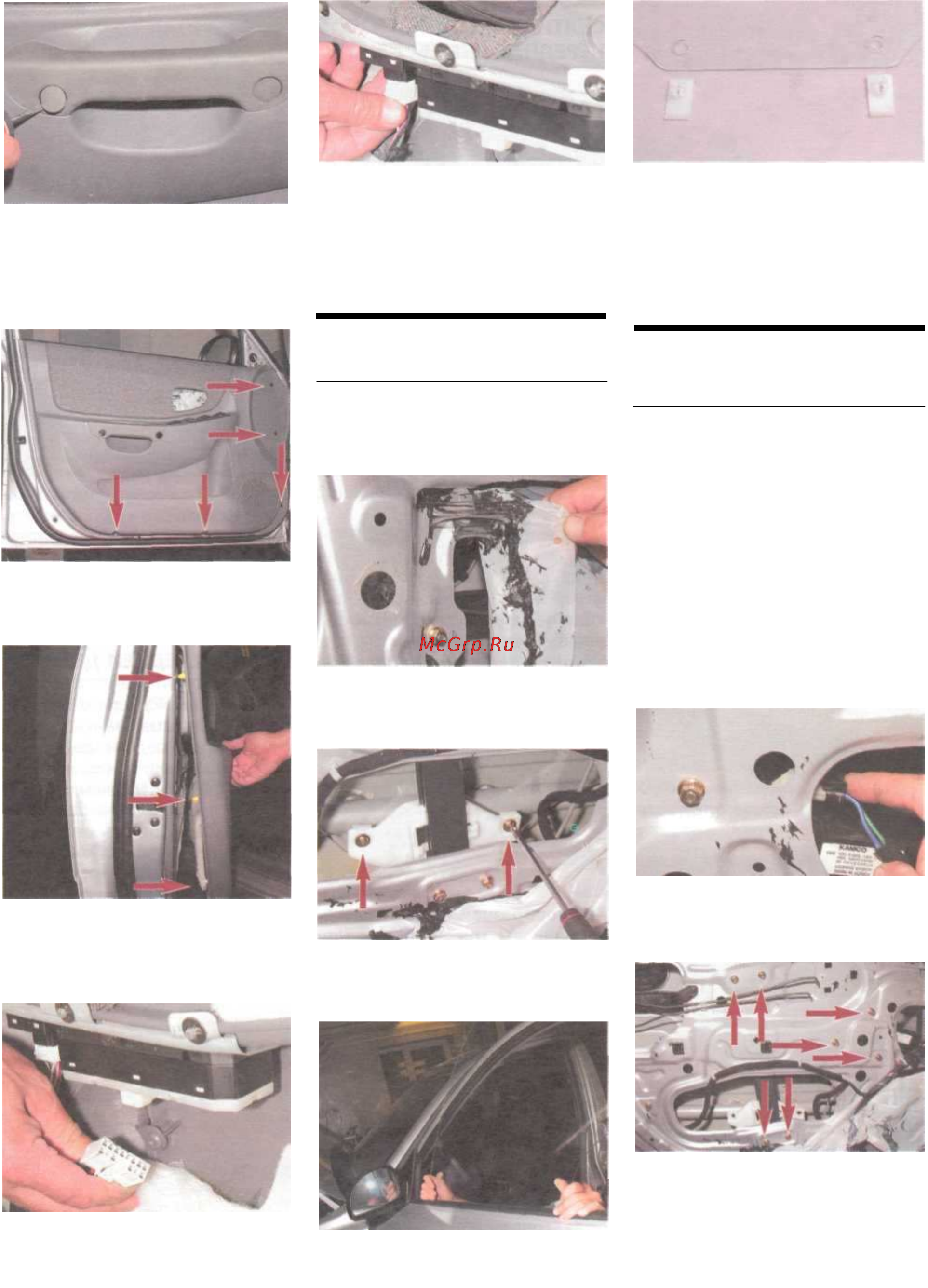

Шлицевой отверткой поддева-
ем две заглушки...
...снимаем их и крестообразной
отверткой отворачиваем два само-
реза крепления ручки обивки.
...и наружыми зеркалами зад-
него вида.
Снимаем обивку передней двери.
Устанавливаем обивку в обратной
последовательности.
В нижней части стекла выполне-
ны два отверстия для пистонов,
которые также служат ограни-
чителями хода стекла вниз.
Устанавливаем стекло передней
двери в обратной последователь-
ности.
Крестообразной отверткой от-
ворачиваем пять саморезов
крепления обивки.
Преодолевая сопротивление
трех пистонов, отводим обивку.
Отсоединяем колодки жгута про-
водов от блока управления...
...электростеклоподъемника-
ми...
СНЯТИЕ СТЕКЛА
ПЕРЕДНЕЙ ДВЕРИ
Снимаем обивку передней двери
(см. «Снятие обивки передней
двери», с. 146).
Снимаем защитную пленку на
внутренней панели двери.
Опускаем стекло.
Отворачиваем два самореза
крепления пистонов стекла
к ползуну...
СНЯТИЕ МЕХАНИЗМА
ЭЛЕКТРОСТЕЮЮПОДЪЕМ
НИКА ПЕРЕДНЕЙ ДВЕРИ
Перед началом работы убеждаем-
ся, что стекло двери поднято.
Снимаем обивку передней двери
(см. «Снятие обивки передней
двери», с. 146) и отделяем от вну-
тренней панели двери защитную
пленку (см. «Снятие стекла перед-
ней двери»). Фиксируем стекло
в верхнем положении деревянны-
ми клиньями.
Отсоединяем клемму «минусово-
го» провода от вывода аккумуля-
торной батареи.
Отсоединяем колодку прово-
дов мотор-редуктора механиз-
ма электростеклоподъемника.
Головкой «на 10» отворачиваем
семь гаек крепления механиз-
ма электростеклоподъемника.
...
и
вынимаем
стекло
.
