69

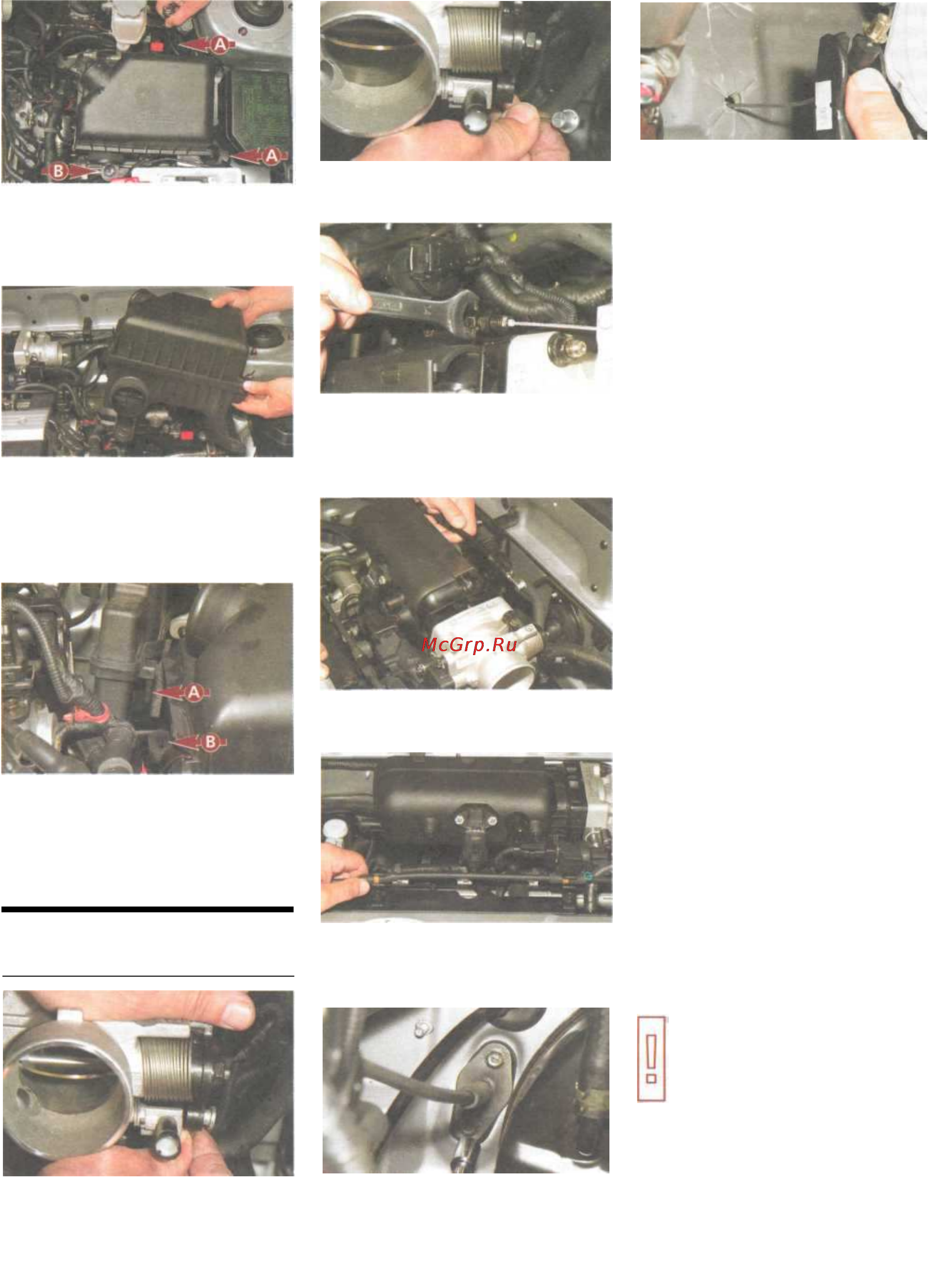

Головкой «на 10» с удлините-
лем отворачиваем два болта
(А) и гайку (В) крепления корпу-
са воздушного фильтра...
...и снимаем его.
Устанавливаем снятые детали
в обратной последовательности.
При установке воздуховода с глуши-
телем шума впуска необходимо...
...чтобы шип (А) на корпусе глу-
шителя шума вп уска вошел
в отверстие (В) корпуса воздуш-
ного фильтра.
ЗАМЕНА ТРОСА ПРИВОДА
ДРОССЕЛЬНОЙ ЗАСЛОНКИ
Вынимаем наконечник троса из
отверстия сектора.
Ключом «на 14» отворачиваем
одну из регулировочных гаек
троса привода дроссельной за-
слонки...
...и вынимаем трос из держа-
теля.
Вынимаем трос из двух держа-
телей на крышке головки блока
цилиндров.
В салоне выводим фиксатор из
прорези педали «газа»...
...и отсоединяем наконечник тро-
са от педали.
Привязываем к наконечнику троса
шнур или проволоку, чтобы при
дальнейшей установке удобнее
было провести трос через отвер-
стие в щитке передка. Выводим
трос в моторный отсек и
отвязываем шнур. Устанавливаем
трос привода дроссельной
заслонки в обратной пос-
ледовательности. Нажимаем
несколько раз педаль «газа» и
убеждаемся, что дроссельная
заслонка полностью, без заеданий,
открывается и закрывается. При
необходимости проводим ре-
гулировку привода дроссельной
заслонки.
Работу выполняем с помощником.
Для регулировки привода снимаем
рукав подвода воздуха к корпусу
дроссельной заслонки (см. «Сня-
тие резонатора, корпуса воздуш-
ного фильтра и воздуховода с глу-
шителем шума впуска», с. 68).
Проверяем работу заслонки: при
нажатой до упора педали «газа»
заслонка должна быть полностью
открыта, а при отпущенной педа-
ли — закрыта.
Привод дроссельной заслонки ре-
гулируем натяжением троса. Дву-
мя ключами «на 14» ослабляем
затяжку регулировочных гаек. При
нажатой до упора в пол педали
«газа» вращаем регулировочные
гайки, натягивая трос до полного
открытия дроссельной заслонки.
Не перетяните трос. Иначе
при открытой дроссельной
заслонке педаль «газа» не
будет упираться в пол, что
станет причиной деформа-
ции деталей привода.
Повернув сектор привода, ос-
лабляем натяжение троса (для
наглядности воздушный фильтр
снят).
Головкой «на 10» с удлинителем
отворачиваем два болта креп-
ления фиксатора троса к щитку
передка.
После окончания регулировки фи-
ксируем оболочку троса, затянув
гайки.
