128

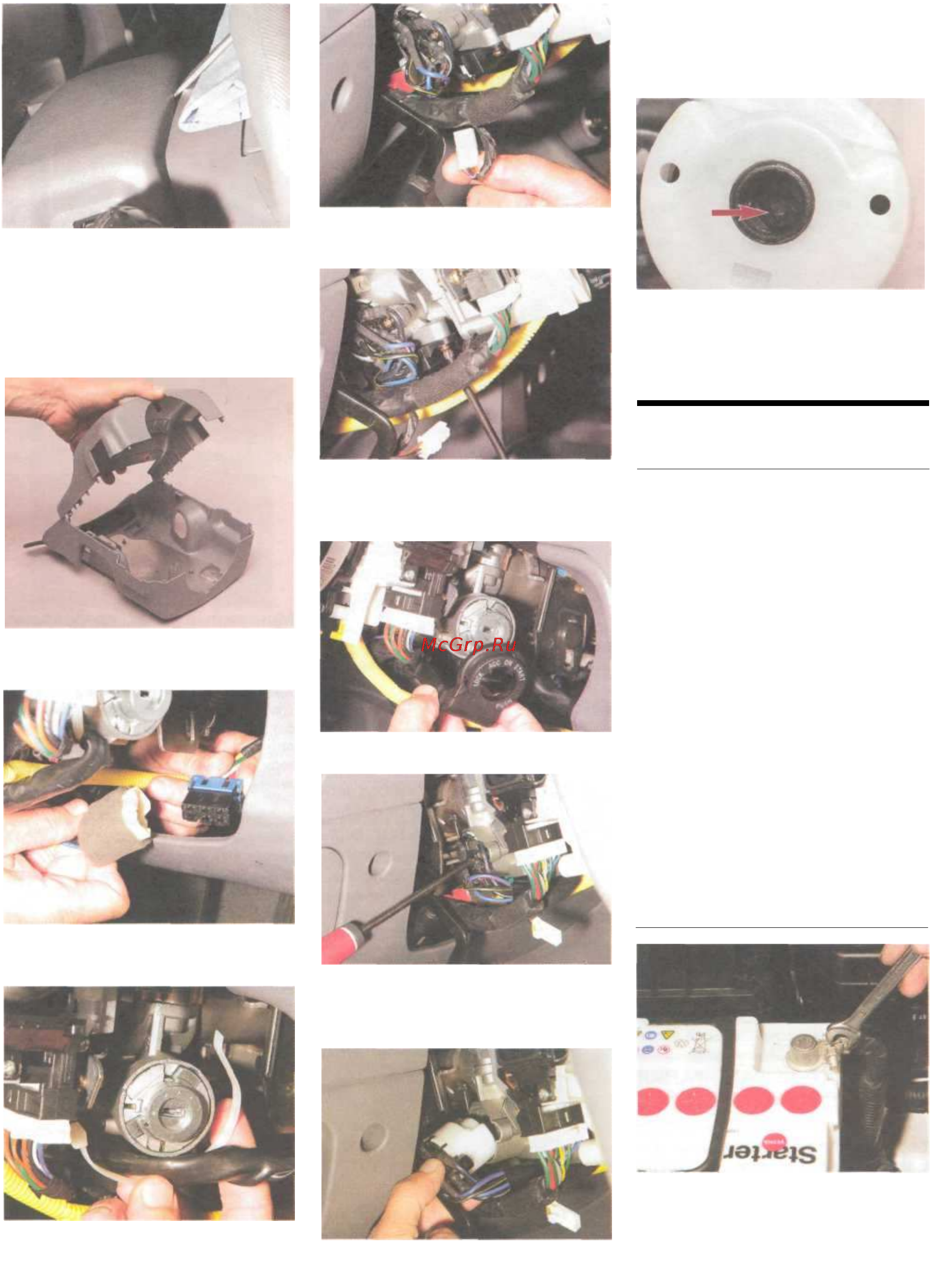

Поддеваем верхний кожух от-
верткой, подложив под нее ве-
тошь во избежание нанесения
царапин.
Разъединяем и снимаем верхний
и нижний кожухи.
Кожухи скрепляются пластмас-
совыми защелками.
Отсоединяем колодку жгута
проводов контактной группы.
Освобождаем пластмассовый
хомут выключателя зажигания.
Отсоединяем колодку прово-
дов иммобилайзера.
Крестообразной отверткой от-
ворачиваем винт крепления
иммобилайзера.
Крестообразной отверткой от-
ворачиваем винт крепления
контактной группы.
Снимаем контактную группу.
Устанавливаем контактную группу
выключателя зажигания в обрат-
ной последовательности. При сбор-
ке обращаем внимание на то...
...чтобы паз контактной группы
совпал с язычком выключателя
зажигания.
АККУМУЛЯТОРНАЯ
БАТАРЕЯ
На автомобиле устанавливается
малообслуживаемая свинцовая
стартерная аккумуляторная бата-
рея с обратной полярностью (если
«минусовой» вывод обращен кле-
вому борту автомобиля, то оба вы-
вода расположены ближе к щитку
передка), номинальное напряже-
ние которой составляет 12 В. Но-
минальная емкость при 20-часо-
вом режиме разряда составляет
55 Ач. Корпус батареи выполнен
из полупрозрачной пластмассы.
При работе с аккумуляторной ба-
тареей строго соблюдайте прави-
ла техники безопасности (см. «Тех-
ника безопасности при обслужи-
вании и ремонте», с. 11).
СНЯТИЕ
АККУМУЛЯТОРНОЙ БАТАРЕИ
Ключом «на 10» ослабляем
крепление клеммы «минусово-
го» провода на выводе аккуму-
ляторной батареи...
Снимаем
иммобилайзер
.
