196
СХЕМЫ ЭЛЕКТРООБОРУДОВАНИЯ

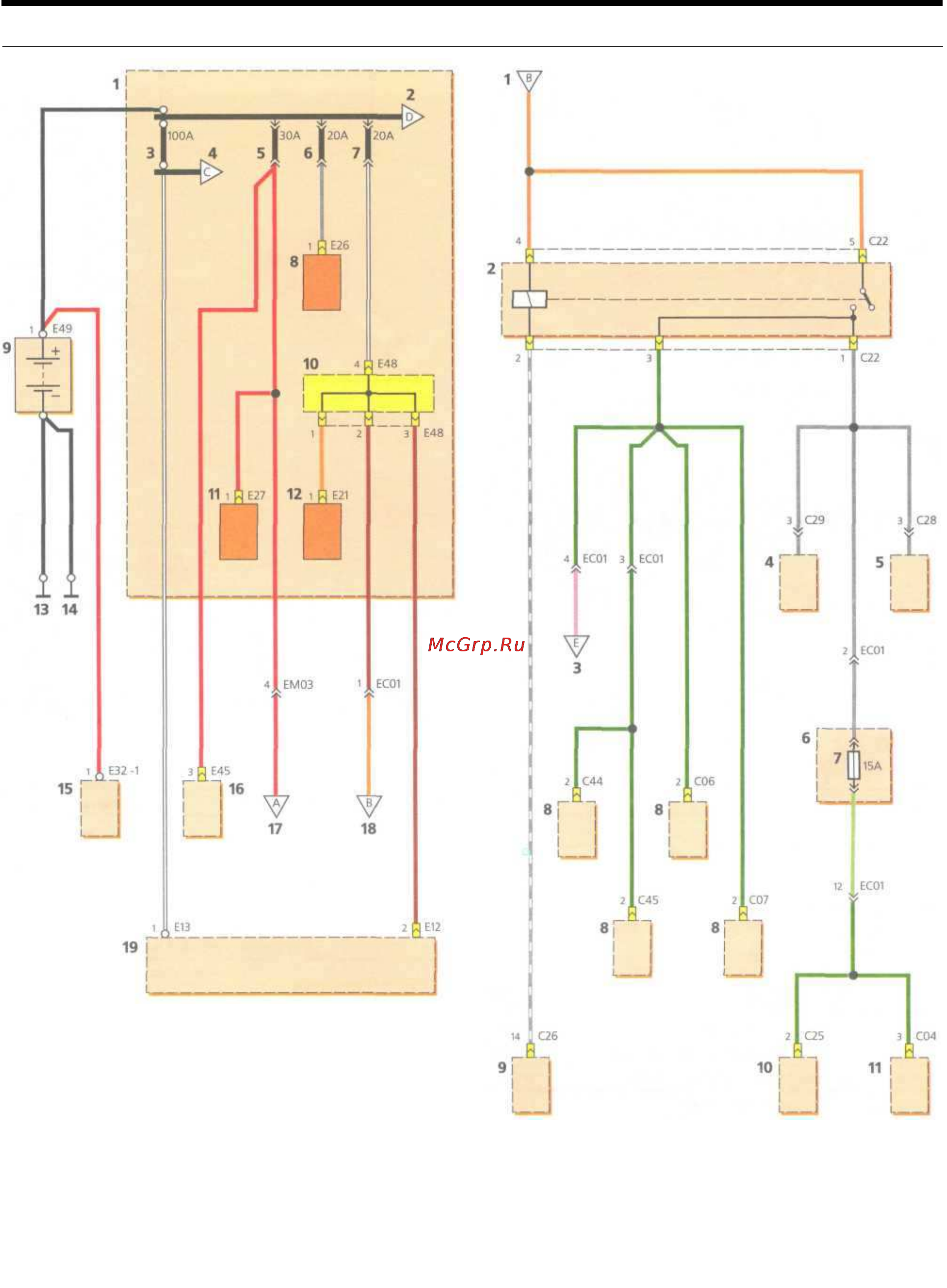

Электропитание: 1 — блок реле и предохранителей в мотор-
ном отсеке; 2 — см. поз. 4 на с. 198; 3 — предохранитель цепи ге-
нератора; 4 — см. поз. 43 на с. 199; 5 — предохранитель цепи пу-
ска двигателя и катушек зажигания; 6 — предохранитель цепи
вентилятора радиатора системы охлаждения двигателя; 7 — пре-
дохранитель цепи блока управления двигателем; 8 — реле венти-
лятора радиатора системы охлаждения двигателя; 9 — аккумуля-
торная батарея; 10 — контактный разъем; 11 — реле стартера;
12 — реле топливного насоса; 13 — соединение с «массой» ку-
зова; 14 — соединение с «массой» двигателя; 15 — тяговое ре-
ле стартера; 16 — концевой выключатель открытия капота
(при наличии охранной сигнализации); 17 — см. поз. 1 на
с. 197; 18 — см. поз. 1 на следующей схеме; 19 — генератор
Электропитание (продолжение): 1 — см. поз. 18 на
предыдущей схеме; 2 — главное реле системы управления дви-
гателем; 3 — см. поз. 2 на с. 198; 4 — датчик концентрации ки-
слорода на промежуточной трубе; 5 — датчик концентрации
кислорода на катколлекторе; б — блок реле и предохранителей
в моторном отсеке; 7 — предохранитель регулятора холостого
хода и датчика положения распределительного вала; 8 — фор-
сунка; 9 — блок управления двигателем; 10 — регулятор холо-
стого хода; 11 — датчик положения распределительного вала
