197

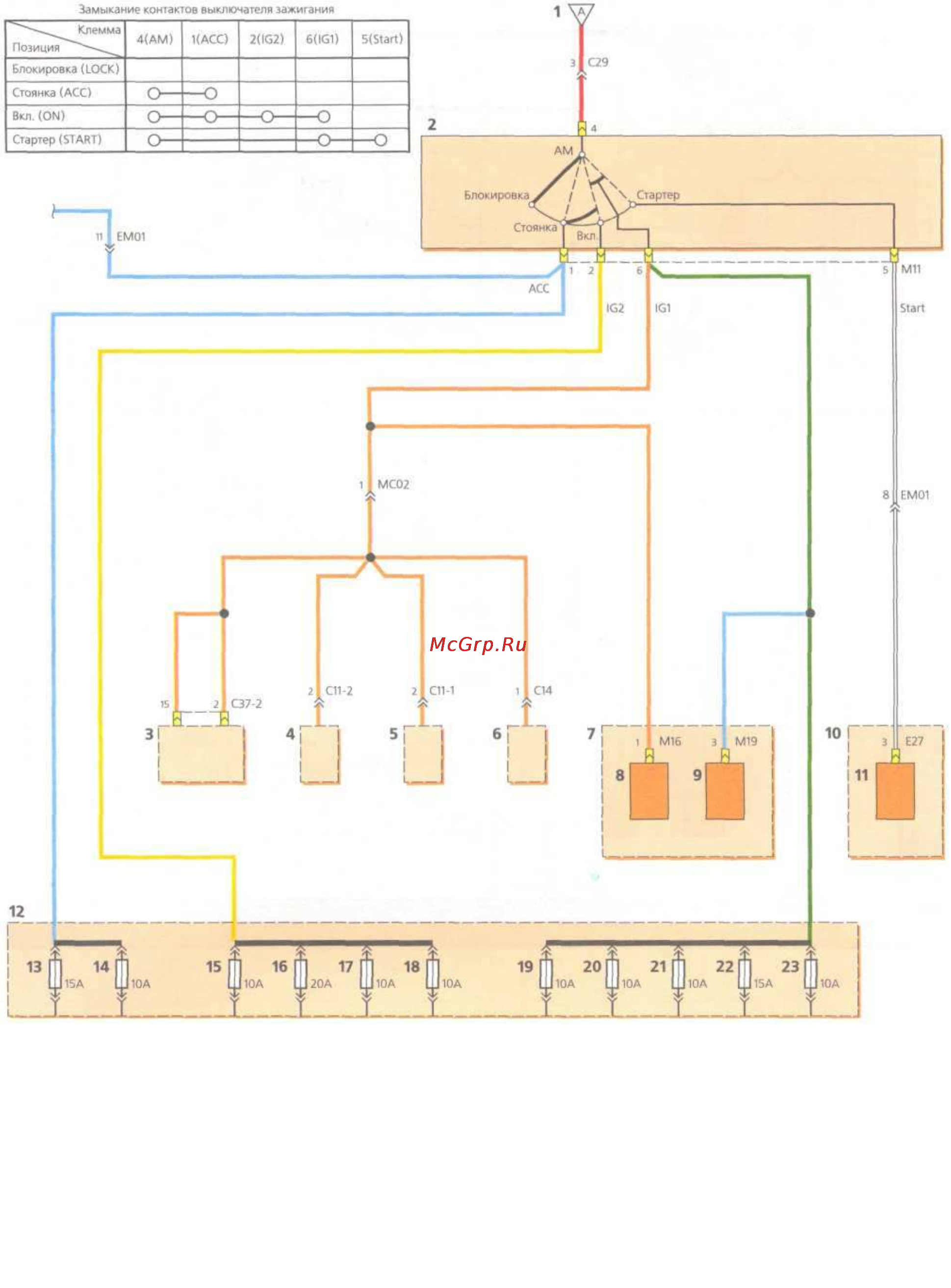

Электропитание (продолжение): 1 — см. поз. 17 на с. 196; 2 — выключатель зажигания; 3 — блок управления авто-
матической коробкой передач; 4 — катушка зажигания 2; 5 — катушка зажигания 1; 6 — вентилятор отопителя; 7 — блок
реле в салоне; 8 — реле топливного насоса; 9 — реле охранной сигнализации; 10 — блок реле и предохранителей в моторном
отсеке; 11 — реле стартера; 12 — блок предохранителей в салоне; 13 — предохранитель цепи прикуривателя; 14 —
предохранитель цепи наружных зеркал с электроприводом; 15 — предохранитель цепей обмоток реле блок-фар,
электростеклоподъемников, омывателя блок-фар, вентилятора теплообменника конденсатора системы кондиционирования,
вентилятора радиатора системы охлаждения двигателя, противотуманных фар, противотуманного света в задних фонарях; 16
— предохранитель цепи очистителя и омывателя ветрового стекла; 17 — предохранитель цепи обогрева сиденья (опция); 18
— предохранитель цепи АБС; 19 — предохранитель цепи аварийной сигнализации; 20 — предохранитель цепей АБС,
контрольных ламп в комбинации приборов; 21 — предохранитель цепи комбинации приборов; 22 — предохранитель цепи
подушки безопасности; 23 — предохранитель цепей блока управления двигателем, ламп света заднего хода, блока
управления автоматической коробкой передач (для автомобиля с автоматической коробкой передач)
