112

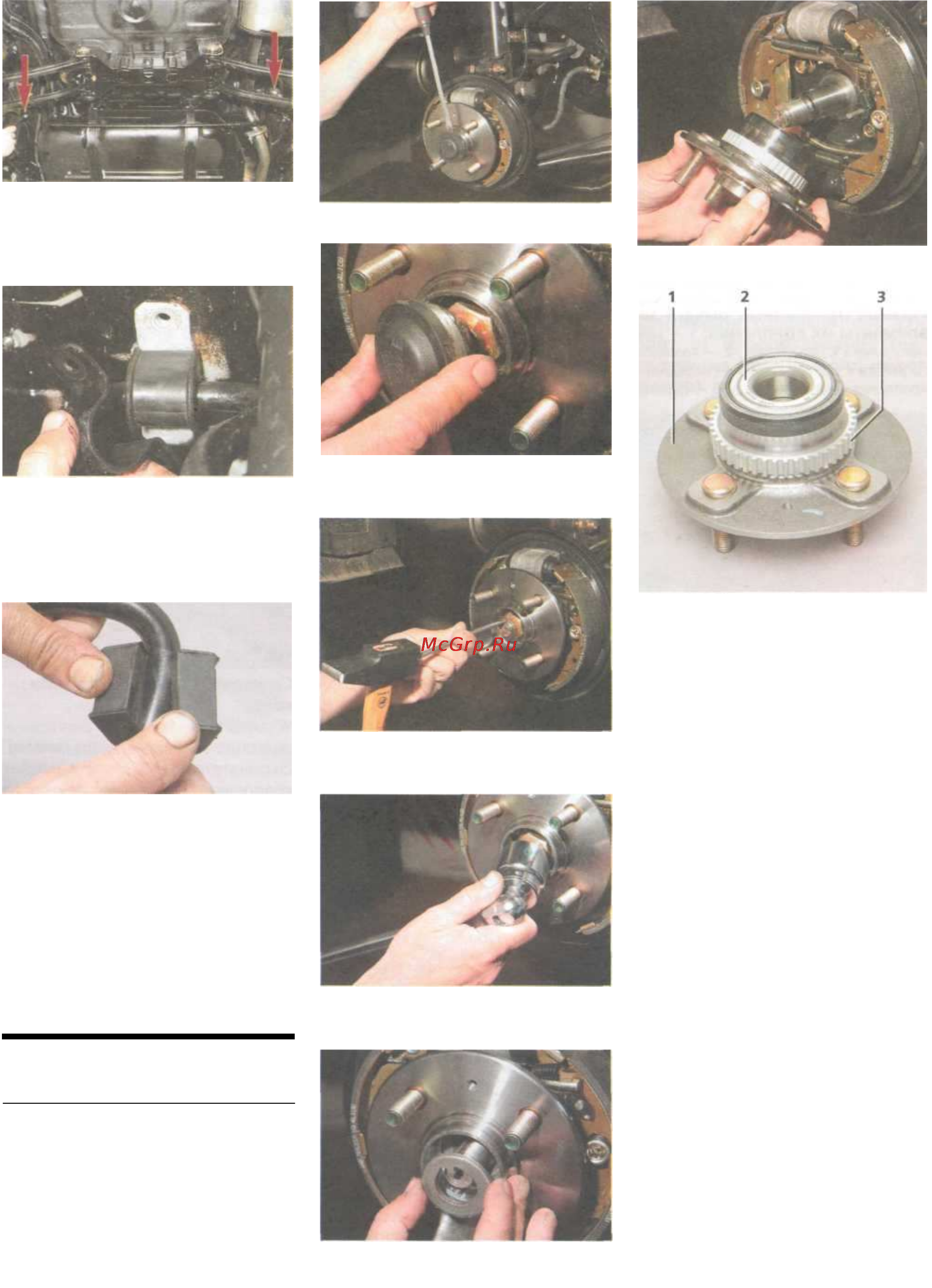

Головкой «на 12» отворачиваем
с каждой стороны по два болта
крепления скоб подушек штан-
ги стабилизатора...
...и снимаем скобы крепления
обеих подушек.
Выводим пальцы шарниров стоек
стабилизатора из отверстий штан-
ги и снимаем штангу.
Снимаем со штанги разрезные
резиновые подушки.
Дефектные подушки заменяем.
Устанавливаем штангу стабилиза-
тора в обратной последователь-
ности.
Окончательно затягиваем резьбо-
вые соединения после установки
автомобиля на колеса.
Поддев отверткой...
...снимаем защитный колпак
гайки ступицы.
Бородком расправляем замя-
тый поясок гайки.
Головкой «на 32» отворачиваем
гайку ступицы...
Ступица заднего колеса в сборе:
1 — ступица колеса; 2 — внутреннее
кольцо подшипника ступицы; 3 — зубча-
тый венец датчика скорости вращения
колеса (на автомобилях с АБС)
Устанавливаем ступицу заднего
колеса в обратной последователь-
ности.
Гайку ступицы заднего колеса заме-
няем новой и затягиваем ее требу-
емым моментом (см. «Моменты
затяжки ответственных резьбовых
соединений», с. 192). Бородком
заминаем поясок гайки в паз
цапфы.
ЗАМЕНА СТУПИЦЫ
ЗАДНЕГО КОЛЕСА
Работу проводим на смотровой ка-
наве или эстакаде. Снимаем
заднее колесо со стороны
заменяемой ступицы. Снимаем
тормозной барабан (см. «Замена
колодок тормозных механизмов
задних колес», с. 118).
...и снимаем шайбу.
Снимаем ступицу колеса.
