Hyundai Accent [31/230] Замена охлаждающей жидкости
![Hyundai Accent [31/230] Замена охлаждающей жидкости](/views2/1011715/page31/bg1f.png)

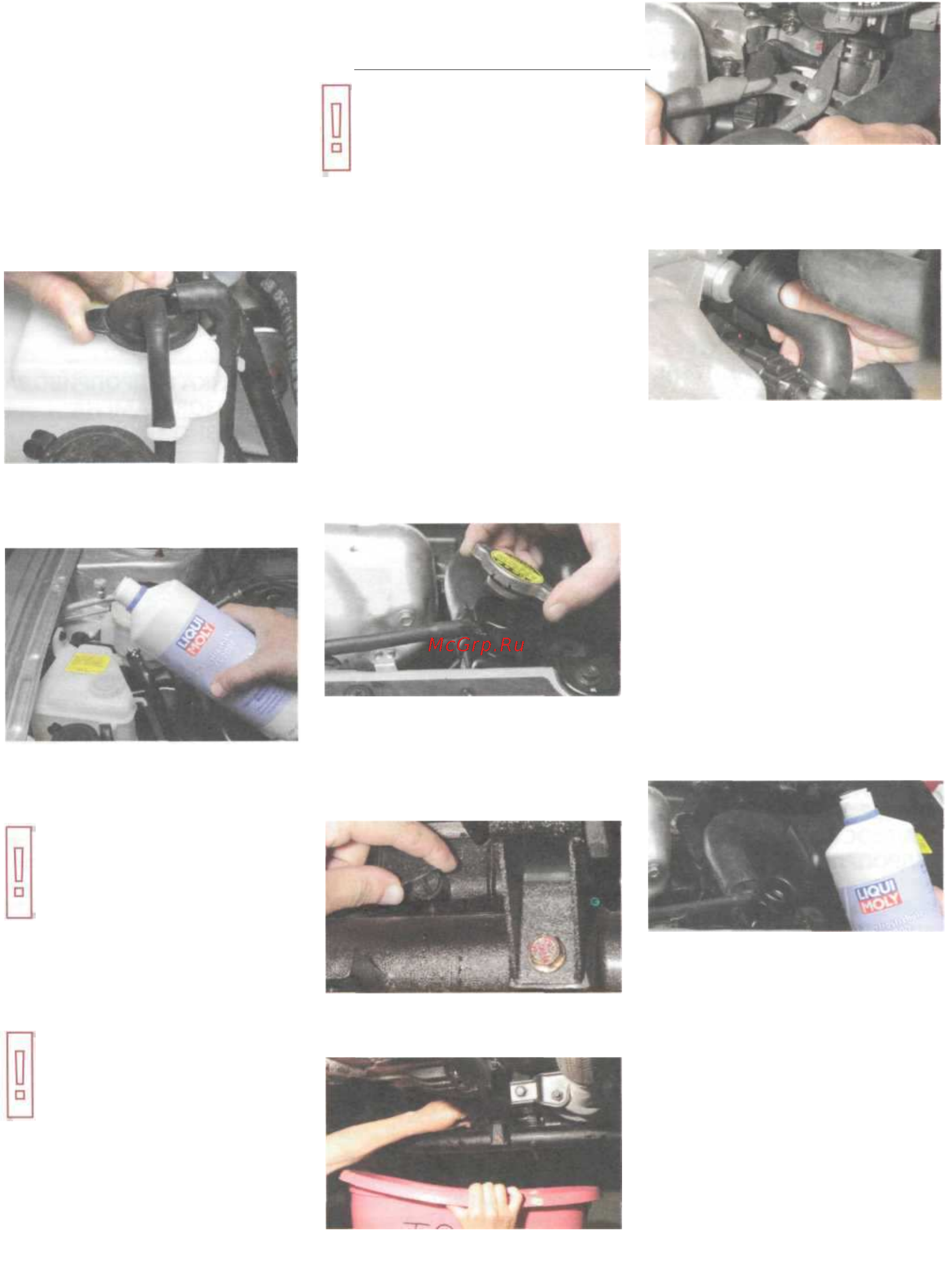

33
Если уровень расположен на метке
«L» или ниже, доливаем в бачок
жидкость, рекомендованную заво-
дом-изготовителем (см. «Прило-
жения», с. 190).
Открыв пробку радиатора, проверя-
ем уровень жидкости и при необхо-
димости доливаем (см. «Замена ох-
лаждающей жидкости»). Если
необходимо долить жидкость в
систему на прогретом двигателе,
останавливаем двигатель.
Поддев крышку расширитель-
ного бачка за язычок...
...снимаем ее с горловины бачка.
Доливаем в бачок охлаждаю-
щую жидкость, немного не до-
водя ее уровень до метки «F».
Охлаждающая жидкость
ядовита.
Жидкость, попавшую на части
двигателя или лакокрасочное
покрытие, удаляем ветошью.
Закрываем расширительный бачок
крышкой.
Если уровень жидкости
в бачке постоянно снижа-
ется, то в системе, скорее
всего, имеется течь. В этом
случае необходимо прове-
рить герметичность системы
охлаждения и устранить не-
исправность (см. «Система
охлаждения», с. 82).
ЗАМЕНА ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ
На прогретом до рабочей
температуры двигателе
жидкость в системе охла-
ждения находится под да-
влением. Во избежание ожо-
гов не снимайте пробку ра-
диатора, пока двигатель не
остынет.
Заменять охлаждающую жидкость
удобнее, когда автомобиль устано-
влен на смотровой канаве или эс-
такаде.
Снимаем грязезащитный щиток
(см. «Снятие грязезащитного щит-
ка», с. 143).
Повернув на 90° против часовой
стрелки...
...снимаем пробку радиатора.
Подставляем широкую емкость
объемом не менее 6 л под сливное
отверстие, выполненное в средней
части нижнего бачка радиатора.
Отведя подводящий шланг ра-
диатора в сторону, сжимаем
пассатижами концы хомута...
...и, сдвинув хомут...
...снимаем с байпасного пат-
рубка термостата шланг, иду-
щий к насосу охлаждающей
жидкости.
Опустив шланг, сливаем из него
остатки охлаждающей жидкости в
подставленную емкость.
Закрепляем хомутом шланг на па-
трубке и заворачиваем пробку
сливного отверстия радиатора.
Снимаем расширительный бачок,
сливаем из него охлаждающую
жидкость и устанавливаем бачок
на место (см. «Снятие расшири-
тельного бачка», с. 83). Проверяем
надежность соединений всех
шлангов системы охлаждения.
Заливаем в радиатор охлажда-
ющую жидкость до нижней
кромки его горловины...
...и закрываем пробку радиатора.
Заливаем жидкость в расшири-
тельный бачок.
Пускаем двигатель и прогреваем
его до рабочей температуры. На
работающем двигателе несколько
раз поочередно энергично сжи-
маем шланги системы охлаждения.
Это поможет жидкости заполнить
систему и вытеснить из нее воздух.
По мере падения уровня охлаждаю-
щей жидкости в расширительном
бачке доводим его до нормы. При
Отворачиваем пробку сливного
отверстия...
...
и
сливаем
охлаждающую
жидкость.
