Hyundai Accent [92/230] Снятие и установка коробки передач
![Hyundai Accent [92/230] Снятие и установка коробки передач](/views2/1011715/page92/bg5c.png)
94

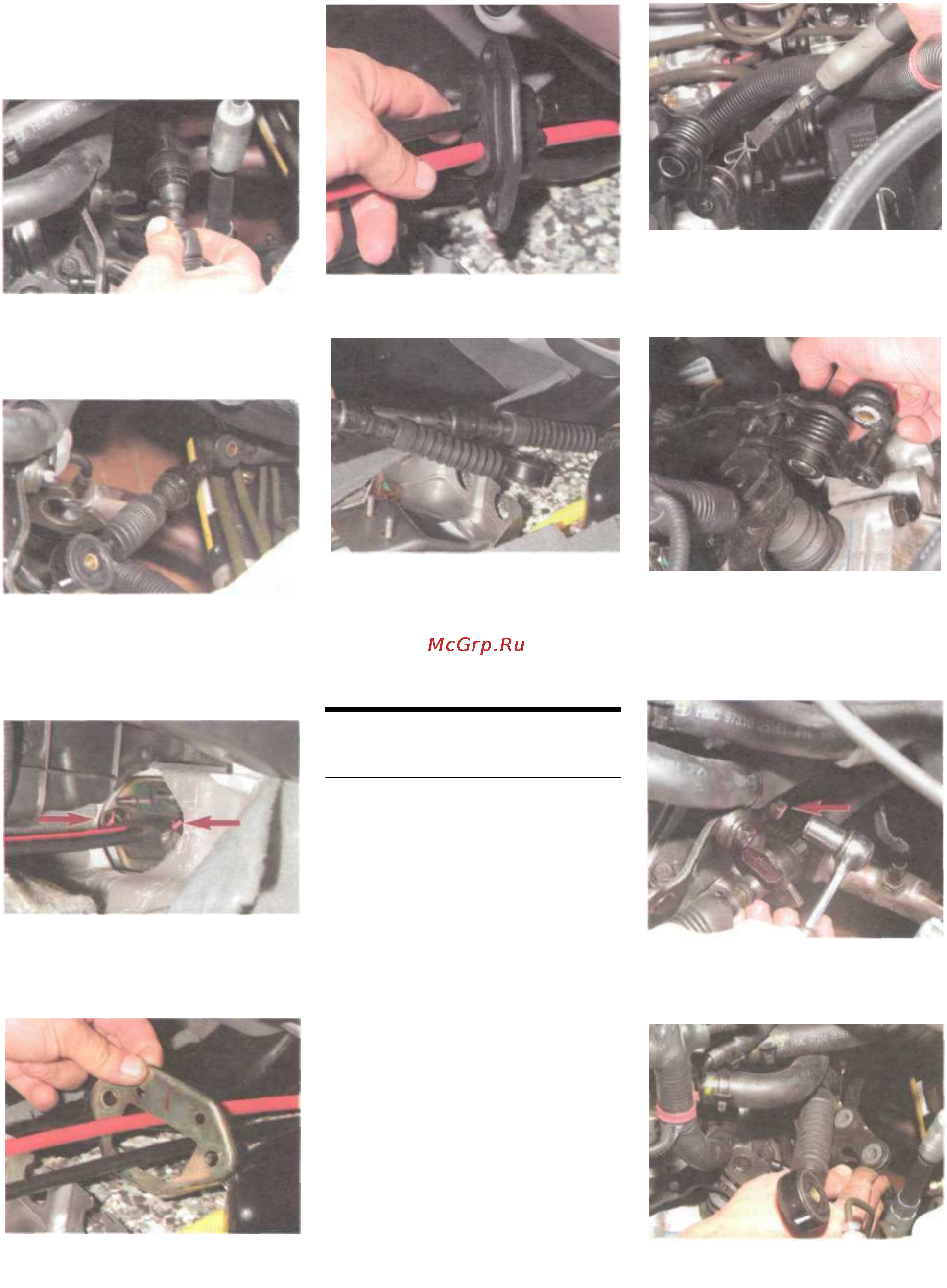

Отсоединяем наконечник троса от
рычага выбора передач (см. «Сня-
тие и установка коробки пере-
дач»)...
...и выводим трос из прорези
кронштейна.
Аналогично отсоединяем трос
включения передач.
Сдвигаем один из тросов назад
относительно другого, для того
чтобы затем вытянуть их в са-
лон через отверстие в щитке пе-
редка. В салоне...
...головкой «на 12» с удлините-
лем отворачиваем два болта
крепления прижимной пласти-
ны к щитку передка...
...вынимаем их через салон ав-
томобиля.
Устанавливаем тросы выбора
и включения передач в обратной
последовательности.
СНЯТИЕ И УСТАНОВКА
КОРОБКИ ПЕРЕДАЧ
Работу выполняем на смотровой ка-
наве или эстакаде с помощником.
Снимаем аккумуляторную бата-
рею (см. «Снятие аккумуляторной
батареи», с. 128) и ее поддон (см.
«Замена опор силового агрега-
та», с. 56).
Снимаем корпус воздушного
фильтра с рукавом подвода возду-
ха к дроссельному узлу (см. «Сня-
тие резонатора, корпуса воздуш-
ного фильтра и воздуховода с глу-
шителем шума впуска», с. 68).
Снимаем рабочий цилиндр гид-
ропривода сцепления (см. «Сня-
тие рабочего цилиндра гидропри-
вода сцепления», с. 90) и отводим
его в сторону, не отсоединяя
трубки. Отсоединяем колодку
жгута проводов от выключателя
фонарей заднего хода (см. «Сня-
тие выключателя фонарей задне-
го хода», с. 133).
Пассатижами вынимаем пру-
жинный фиксатор наконечника
троса выбора передач.
Снимаем шайбу...
...и наконечник троса с пальца
рычага.
Аналогично отсоединяем от рыча-
га наконечник троса включения
передач.
Головкой «на 12» отворачиваем
два болта кронштейна крепле-
ния оболочек обоих тросов...
...и отводим кронштейн с троса-
ми в сторону.
Потянув тросы вместе с резино-
вым уплотнителем...
...
и
сдвигаем
ее
вдоль
тросов
.
