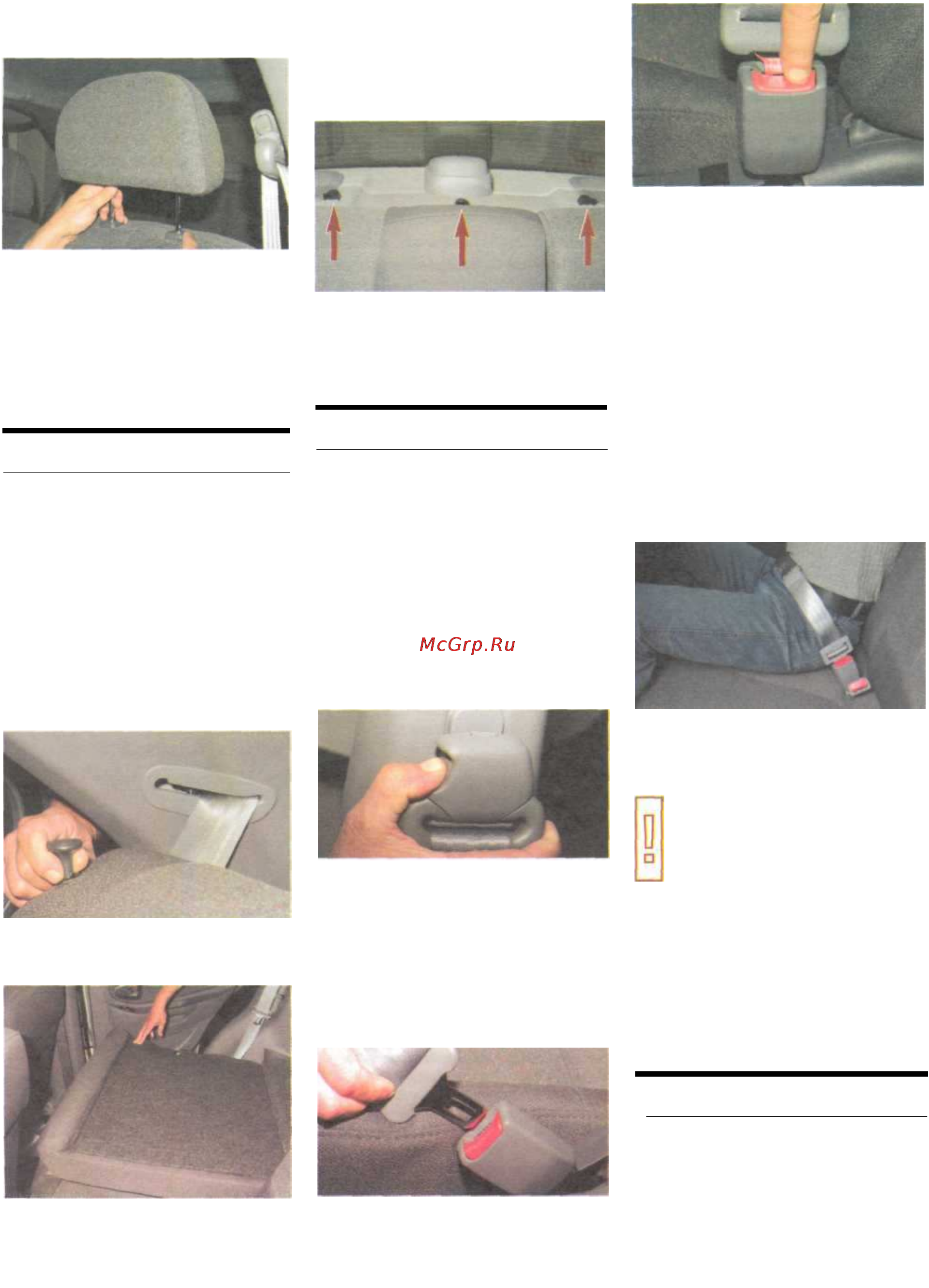

Hyundai Accent [21/230] Подушка безопасности
![Hyundai Accent [21/230] Подушка безопасности](/views2/1011715/page21/bg15.png)
23
...нажимаем кнопку фиксатора
левой стойки подголовника и
перемещаем его вверх.
Чтобы опустить подголовник, на-
жимаем кнопку фиксатора и пе-
ремещаем подголовник вниз.
ЗАДНЕЕ СИДЕНЬЕ
Спинка заднего сиденья состоит
из двух частей. Для увеличения
площади багажного отделения
предусмотрена возможность скла-
дывания спинки полностью или по
частям.
При необходимости сдвигаем пе-
реднее сиденье вперед.
Складывание спинки заднего си-
денья показано на примере его
правой части.
...складываем ее.
Аналогично складывается другая
часть спинки сиденья.
При перевозке детей младшего
возраста на заднем сиденье необ-
ходимо использовать удерживаю-
щее приспособление (детское си-
денье).
Для фиксации приспособления
на полке за задним сиденьем
расположены три кронштейна.
РЕМНИ БЕЗОПАСНОСТИ
Места водителя, переднего пасса-
жира и двух пассажиров заднего
сиденья оснащены инерционными
ремнями безопасности с трехто-
чечными креплениями, не нужда-
ющимися в регулировке длины.
При необходимости можно отре-
гулировать высоту крепления верх-
ней точки ремня безопасности пе-
реднего сиденья. Для уменьшения
высоты...
...н а ж и м а е м н а ф и к с а то р
и, удерживая его...
...перемещаем накладку вниз, вы-
бирая одно из фиксированных по-
ложений верхней точки крепления
ремня. Для увеличения высоты кре-
пления ремня сдвигаем накладку
вверх, не нажимая на фиксатор.
Чтобы пристегнуть ремень,
вставляем язычок пряжки рем-
ня в замок до щелчка.
Чтобы отстегнуть ремень, нажи-
маем кнопку замка.
Боковые пассажиры на заднем си-
денье пристегиваются ремнями
безопасности аналогично. Если
при резком вытягивании ремень
оказался заблокирован, его нужно
отпустить до полного нама-
тывания на инерционную катушку,
после чего вытянуть вновь. Если
автомобиль стоит на уклоне, при-
стегнуться ремнем можно только
съехав с уклона.
Для среднего пассажира заднего
сиденья предусмотрен двухточеч-
ный поясной ремень безопасности.
Поясной ремень среднего пасса-
жира должен огибать его бедра,
а не проходить вокруг талии.
При обнаружении на рем-
не надрывов, потертостей
или иных повреждений ре-
мень подлежит обязатель-
ной замене. Замене также
подлежит ремень, подверг-
шийся критической нагрузке
при дорожно-транспортном
происшествии.
ПОДУШКА БЕЗОПАСНОСТИ
Автомобиль оборудован подушкой
безопасности для водителя, кото-
рая в сочетании с ремнями безопас-
ности позволяет уменьшить риск
получения серьезных травм при
сильном столкновении.
При необходимости снятия подго-
ловника...
Приподняв фиксатор спинки си-
денья...
