22
...и загорается контрольная лам-
па «O/D OFF» в комбинации при-
боров. Этот режим лучше ис-
пользовать при движении с повы-
шенной нагрузкой, в плотном
потоке транспорта, с частыми ус-
корениями и торможениями. Ре-
комендуется отключать повыша-
ющую передачу, когда происхо-
дит частое переключение между
третьей и четвертой передачами.
При каждом пуске двигателя ав-
томатически отключается блоки-
ровка повышающей передачи.
При нажатии педали «газа» до
упора в пол и удерживании ее
в таком положении происходит
автоматическое переключение на
пониженную, в зависимости от
скорости движения, передачу —
так называемый режим kickdown.
Он используется для быстрого на-
бора скорости во время движения,
например при обгоне. Если про-
должать удерживать педаль нажа-
той, по мере набора скорости бу-
дет происходить переключение на
повышенные передачи. «2» —
движение вперед на 2-й
передаче.
Применяется на крутых подъемах
и спусках. Этот режим также
можно использовать для движе-
ния на скользкой дороге при го-
лоледице. При этом положении
рычага происходит автоматиче-
ское переключение межд у 1-й
и 2-й передачами. Если скорость
автомобиля превышает опреде-
ленное значение, происходит пе-
реключение на 3-ю передачу в це-
лях предотвращения чрезмерных
оборотов двигателя. «L» —
движение вперед только на 1-й
передаче. Применяется для
преодоления большого
сопротивления движению в
условиях бездорожья (крутые
подъемы, песчаный грунт и т
п.), а также для длительного
торможения двигателем на крутых
спусках (эффективность торможе-
ния на этом режиме максималь-
ная). При перемещении рычага
в положение «L» в коробке передач
временно будет оставаться вклю-
ченной 2-я передача, пока автомо-
биль не снизит скорость настолько,
что будет возможно включение
первой передачи.
При движении в режиме
«L» не превышайте ско-
рость 50 км/ч.
Пуск двигателя возможен в
режиме «Р» или «N». Чтобы
перевести рычаг в положение
движения, нажимаем педаль
тормоза. Запрещается пуск
двигателя буксировкой или с
разгона.

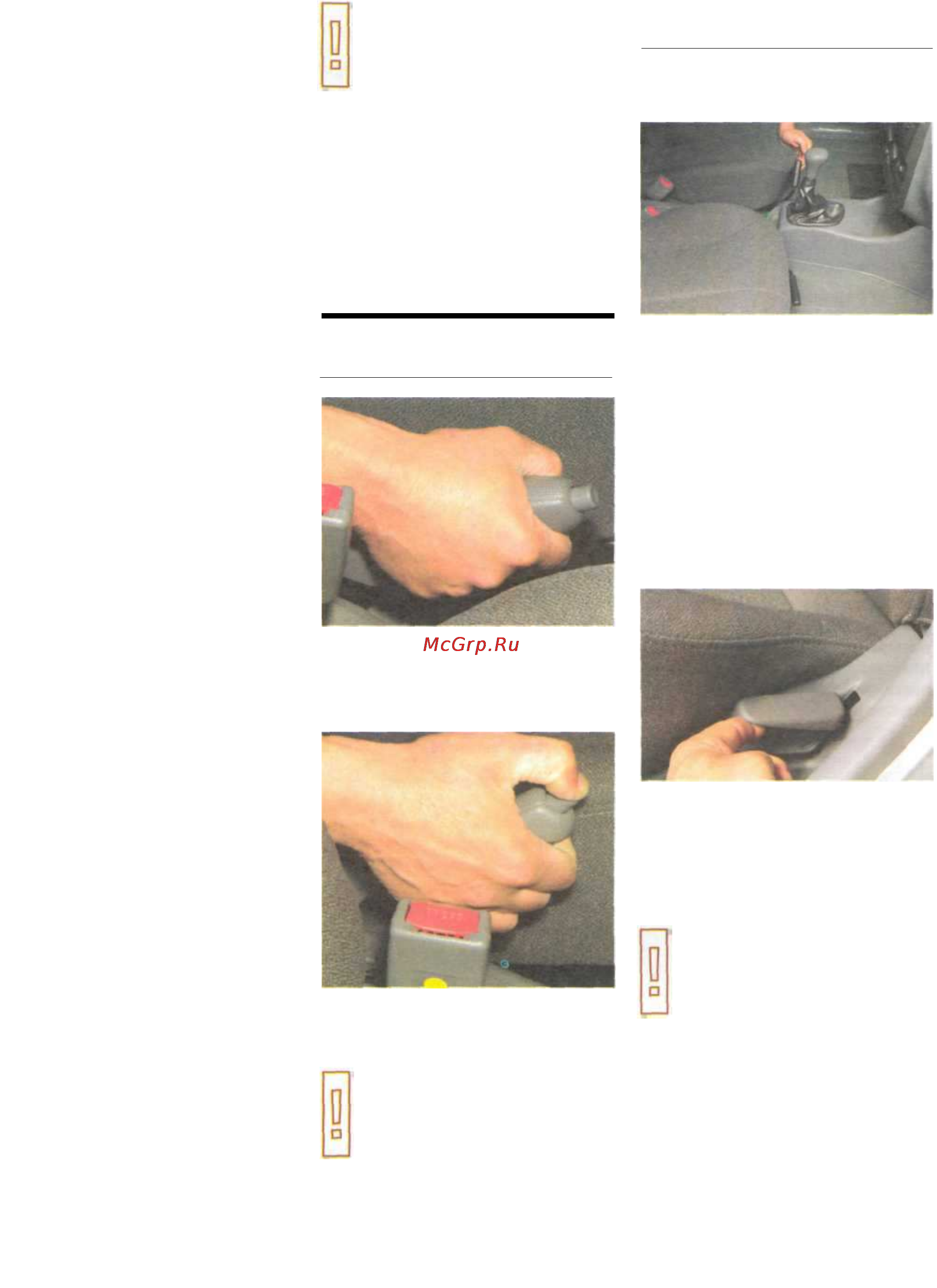

РЫЧАГ
СТОЯНОЧНОГО ТОРМОЗА
Чтобы включить стояночный
тормоз, тянем его рычаг вверх.
Для выключения стояночного тор-
моза, приподняв рычаг...
...нажимаем кнопку в торце ру-
коятки...
...и опускаем рычаг.
Движение с включенным
или не полностью выклю-
ченным стояночным тор-
мозом ведет к быстрому из-
носу накладок задних тор-
мозных колодок и выхо-
ду из строя тормозной сис-
темы.
ПЕРЕДНИЕ СИДЕНЬЯ
Для регулировки положения пе-
реднего сиденья...
...тянем вверх рычаг фиксатора,
расположенный справа под во-
дительским сиденьем (под пас-
сажирским сиденьем — слева)...
...и, удерживая рычаг, сдвигаем
сиденье в нужное положение.
После установки сиденья в требуе-
мое положение отпускаем рычаг.
Убеждаемся в надежной фикса-
ции сиденья.
Для регулировки наклона спинки
сиденья...
...поднимаем рычаг фиксатора
спинки, расположенный сбоку
подушки сиденья со стороны
двери...
...и устанавливаем спинку сиденья
в нужное положение.
Запрещается регулиро-
вать положение водитель-
ского сиденья во время
движения автомобиля.
Сиденье может резко
сдвинуться с места, что
приведет к потере контроля
над автомобилем.
Подголовники передних сидений
можно отрегулировать по высоте.
Для того чтобы поднять подголов-
ник, тянем его вверх до фиксиро-
ванного положения.
