146

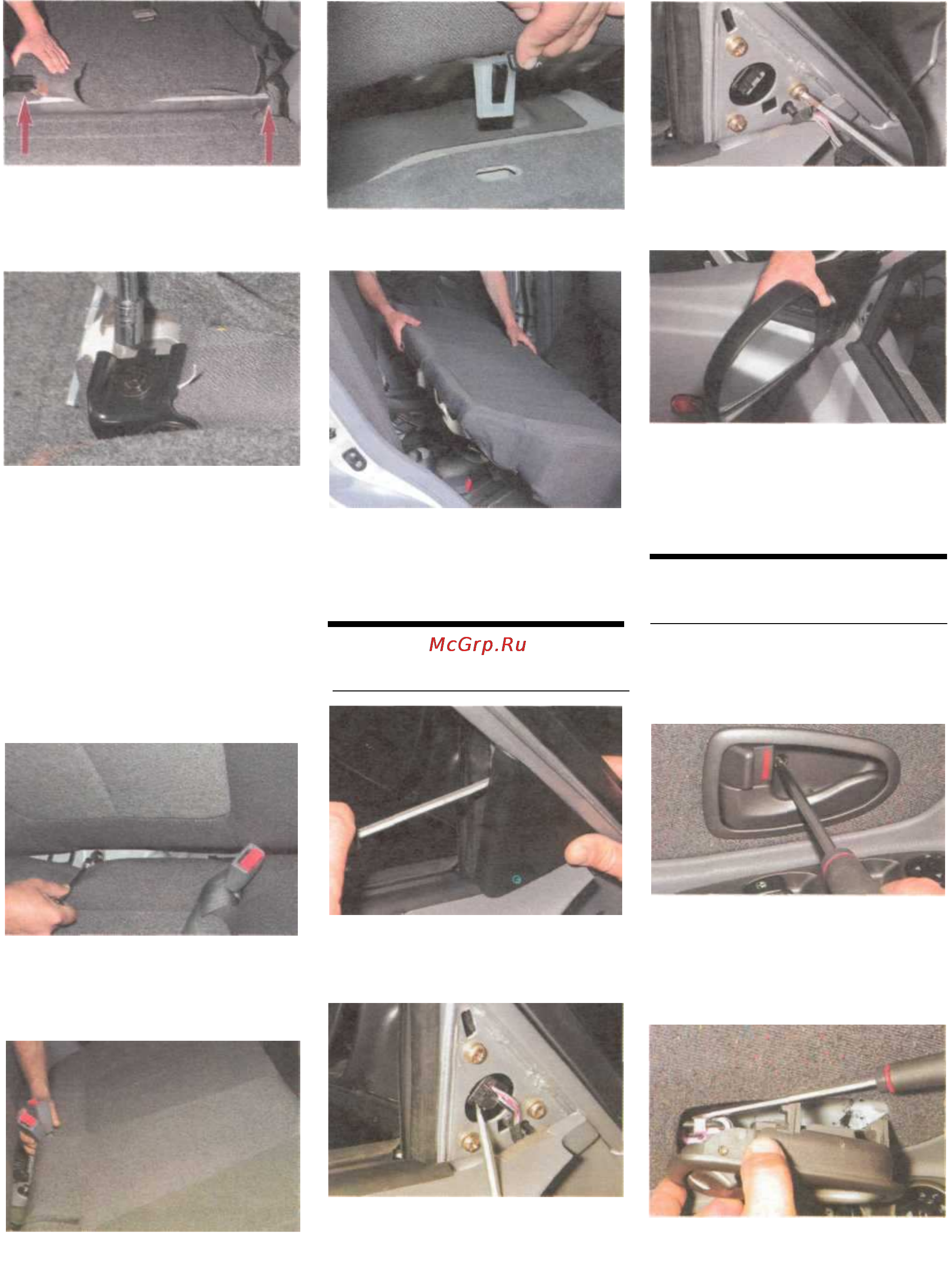

Головкой «на 12» отворачиваем
два болта крепления правой ча-
сти спинки с левой стороны
и один болт — с правой стороны.
Тем же инструментом отвора-
чиваем по одному болту креп-
ления с каждой стороны ле-
вой части спинки сиденья.
Снимаем обе части спинки сиде-
нья. Установку спинки проводим
в обратной последовательности.
Для снятия подушки заднего сиде-
нья наклоняем вперед обе части
спинки до появления между ними
и подушкой зазора для доступа
к болтам ее крепления.
Головкой «на 12» с удлините-
лем отворачиваем болт крепле-
ния подушки с правой...
...и левой сторон.
Нажав на фиксаторы подушки,
приподнимаем...
...и снимаем ее.
Устанавливаем подушку в обрат-
ной последовательности.
СНЯТИЕ НАРУЖНОГО
ЗЕРКАЛА ЗАДНЕГО ВИДА
Поддеваем шлицевой отверт-
кой накладку зеркала...
...и снимаем ее.
Нажав на фиксатор колодки
проводов электропривода зер-
кала...
...отсоединяем колодку.
Крестообразной отверткой от-
ворачиваем три винта крепле-
ния кронштейна зеркала...
...и снимаем зеркало.
Устанавливаем наружное зеркало
заднего вида в обратной последо-
вательности.
СНЯТИЕ ОБИВКИ
ПЕРЕДНЕЙ ДВЕРИ
Снимаем накладку наружного зер-
кала заднего вида (см. «Снятие на-
ружного зеркала заднего вида»).
Крестообразной отверткой от-
ворачиваем саморез крепления
внутренней ручки двери...
...и выводим ручку из посадочного
отверстия, сдвинув ее вперед.
Освобождаем два фиксатора
тяг...
...и снимаем ручку.
Из прорезей в подушке выводим
замки ремней безопасности.
