Hyundai Accent [127/230] Генератор
![Hyundai Accent [127/230] Генератор](/views2/1011715/page127/bg7f.png)

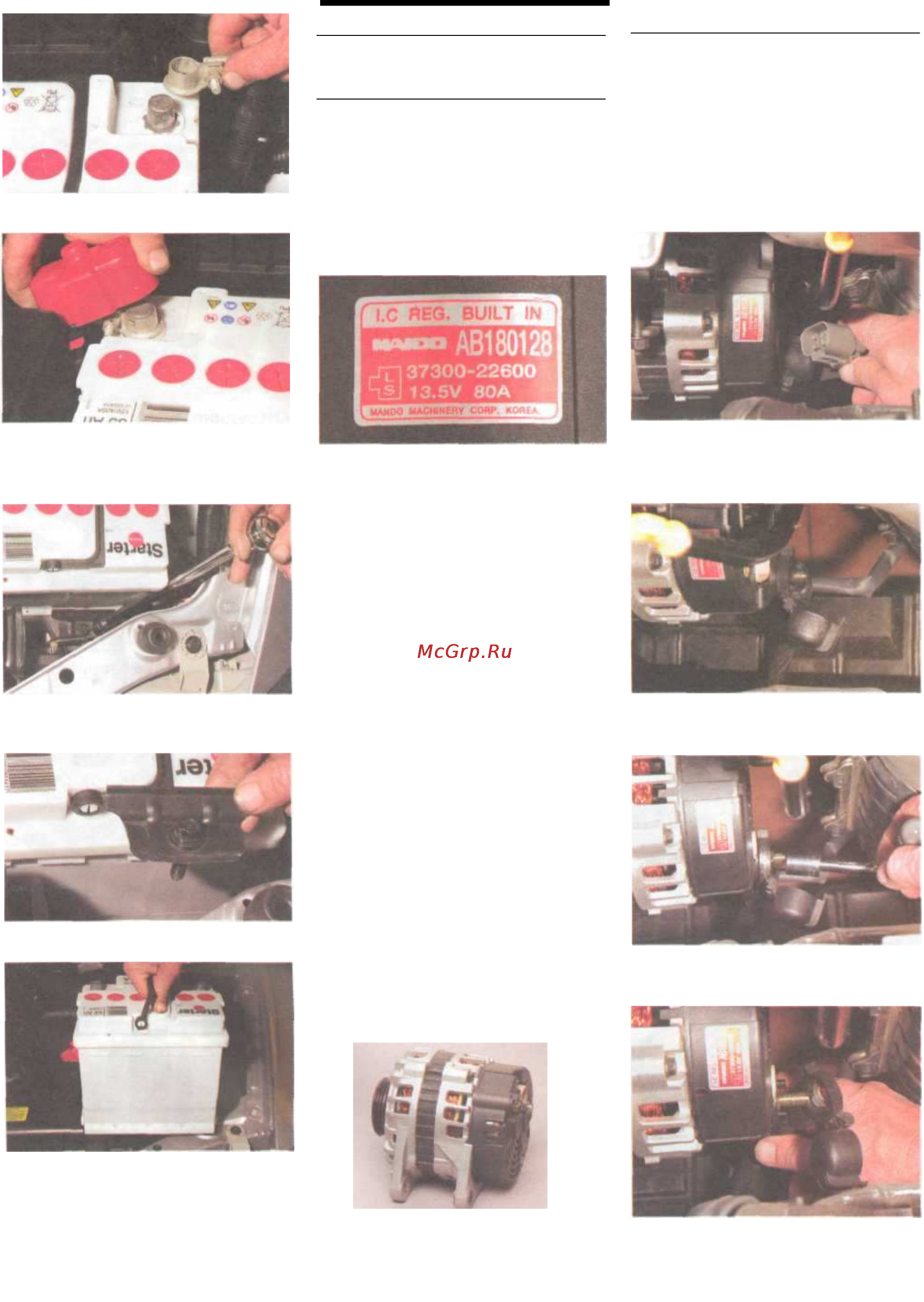

129
Приподняв защитную крышку...
...аналогично снимаем клемму
«плюсового» провода.
Головкой «на 12» с удлините-
лем отворачиваем болт...
Вынимаем аккумуляторную ба-
тарею из моторного отсека.
Устанавливаем аккумуляторную
батарею в обратной последова-
тельности.
ГЕНЕРАТОР
ОПИСАНИЕ КОНСТРУКЦИИ
Генератор представляет собой
трехфазную синхронную электри-
ческую машину переменного тока
с электромагнитным возбуждени-
ем, с встроенным выпрямителем
на кремниевых диодах и электрон-
ным регулятором напряжения.
На маркировке генератора ука-
заны ток и напряжение, выда-
ваемые генератором.
Ротор генератора приводится во
вращение от шкива коленчатого
вала двигателя поликлиновым
ремнем.
Статор и крышки генератора стя-
нуты четырьмя болтами. Вал рото-
ра вращается в подшипниках, ус-
тановленных в крышках. Смазка,
заложенная в подшипники на за-
воде, рассчитана на весь срок
службы генератора. На роторе
расположена обмотка
возбуждения генератора. Ее выво-
ды припаяны к двум медным кон-
тактным кольцам на вале ротора.
Питание к обмотке возбуждения
подводится через угольные щетки.
Щеткодержатель конструктивно
объединен с регулятором напря-
жения.
Обмотки генератора и выпрями-
тельный блок охлаждаются двумя
крыльчатками, расположенными на
роторе. Задняя часть генератора
закрыта пластмассовым кожухом.
СНЯТИЕ ГЕНЕРАТОРА
Отсоединяем клемму «минусово-
го» провода от вывода аккумуля-
торной батареи.
Снимаем приводной ремень гене-
ратора (см. «Регулировка натяже-
ния и замена ремня привода гене-
ратора», с. 38). Нажав на
фиксатор...
...отсоединяем колодку про-
водов.
Нажав на фиксатор...
...открываем защитный колпа-
чок вывода «В+» генератора.
Головкой «на 12» отворачиваем
гайку крепления провода...
...и снимаем его с вывода «В+»
генератора.
...
и
снимаем
клемму
.
...
и
снимаем
прижимную
скобу
.
Генератор
