Hyundai Accent [140/230] Снятие переднего подкрылка
![Hyundai Accent [140/230] Снятие переднего подкрылка](/views2/1011715/page140/bg8c.png)
142

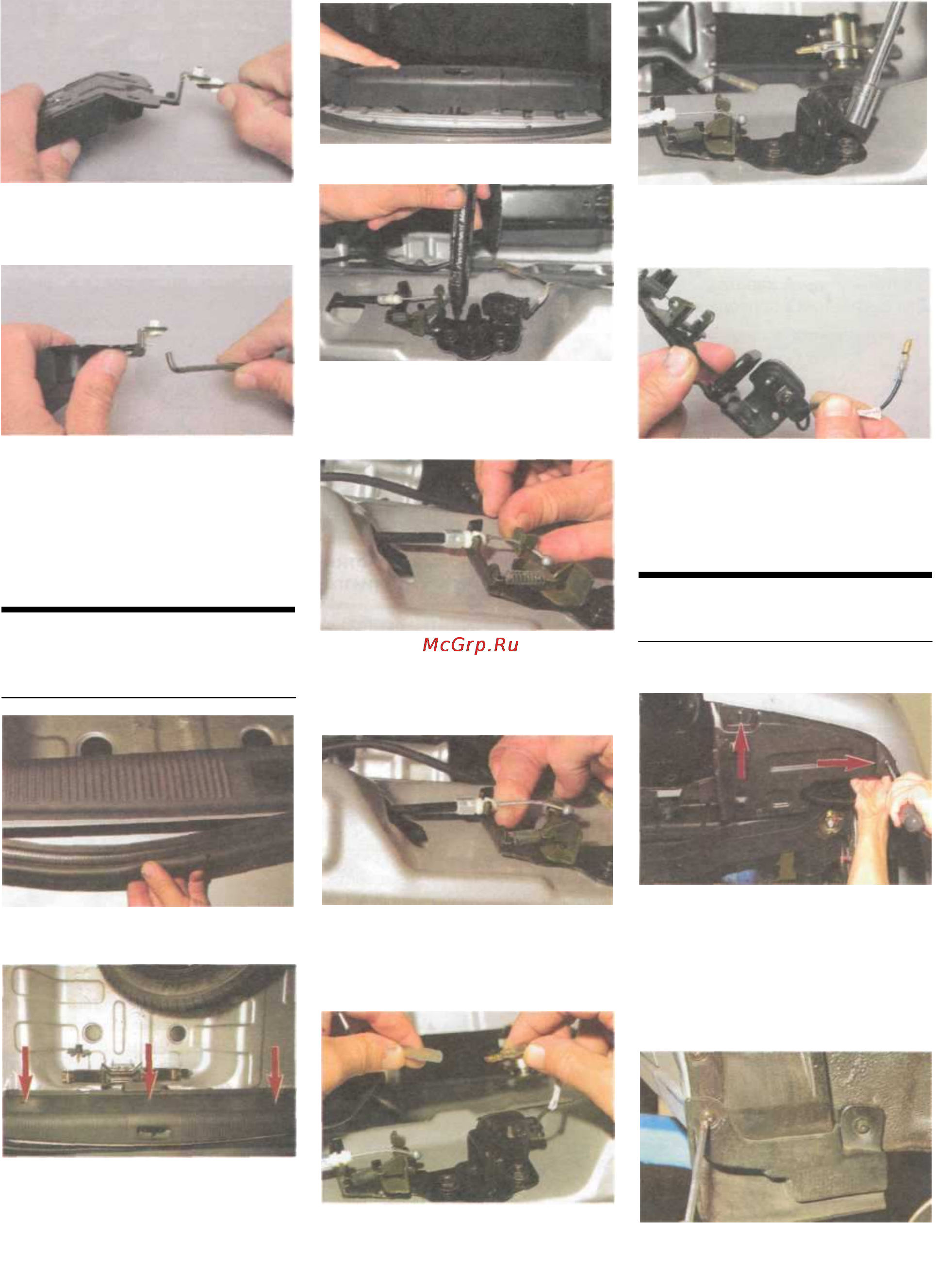

Повернув фиксатор...
...освобождаем тягу замка крыш-
ки багажника...
...и снимаем тягу.
Установку привода и замка крыш-
ки багажника проводим в обрат-
ной последовательности. Замок
устанавливаем по ранее нанесен-
ному контуру.
СНЯТИЕ ФИКСАТОРА
ЗАМКА КРЫШКИ
БАГАЖНИКА
Снимаем уплотнитель с отбор-
товки проема багажника.
Крестообразной отверткой от-
ворачиваем три пластмассовых
винта пистонов крепления зад-
ней накладки багажника...
...и вынимаем пистоны.
Маркером помечаем положе-
ние фиксатора замка относи-
тельно панели кузова.
Нажав на рычаг дистанционно-
го открытия замка багажника,
выводим из прорези в рычаге
наконечник троса.
Приподняв наконечник оболоч-
ки троса...
...выводим его из прорези в крон-
штейне фиксатора.
Отсоединяем наконечник конце-
вого выключателя замка крыш-
ки багажника.
Головкой «на 10» отворачива-
ем два болта крепления фикса-
тора...
...и снимаем его.
Устанавливаем фиксатор замка
крышки багажника в обратной по-
следовательности.
СНЯТИЕ ПЕРЕДНЕГО
ПОДКРЫЛКА
Снимаем колесо.
Крестообразной отверткой ос-
лабляем винт фиксатора под-
крылка, удерживая фиксатор
от проворачивания...
...и вынимаем его вместе с вин-
том. Аналогично вынимаем дру-
гой фиксатор.
Тем же инструментом отвора-
чиваем саморез верхнего...
Снимаем
накладку
.
