133
Привод электрокорректора блок-
фары
Устанавливаем привод в обратной
последовательности.

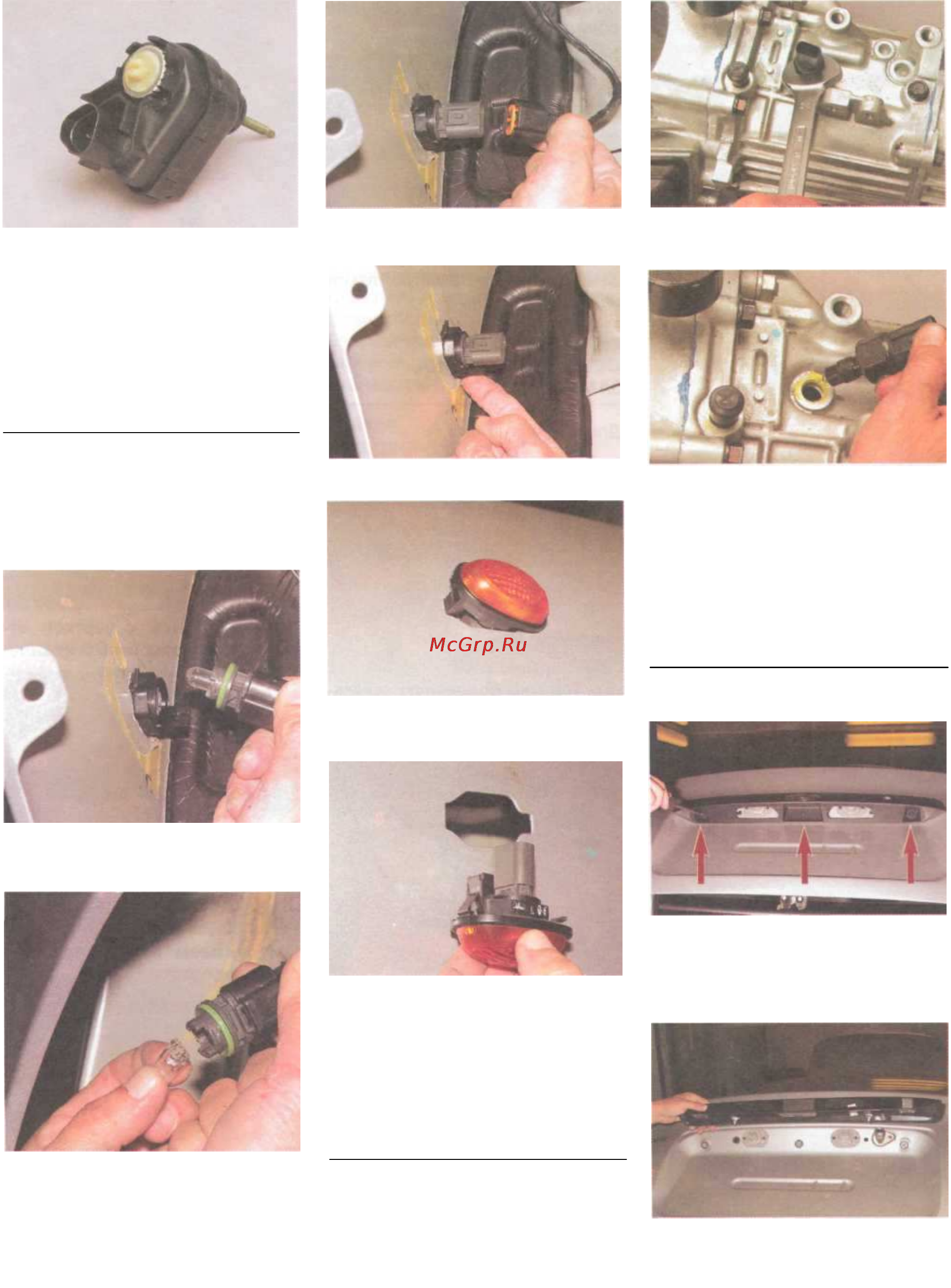

СНЯТИЕ БОКОВОГО
УКАЗАТЕЛЯ ПОВОРОТА,
ЗАМЕНА ЛАМПЫ
Снимаем подкрылок со стороны за-
меняемой лампы (см. «Снятие пе-
реднего подкрылка», с. 142). Для
замены лампы бокового ука-
зателя поворота...
Извлекаем лампу из патрона.
Устанавливаем лампу указателя
поворота в обратной последова-
тельности.
Для снятия указателя поворота,
нажав на фиксатор...
...отсоединяем от патрона ука-
зателя колодку проводов.
...выталкиваем заднюю часть
указателя наружу...
...и снимаем указатель с авто-
мобиля.
Устанавливаем боковой указатель
поворота в обратной последова-
тельности.
СНЯТИЕ ВЫКЛЮЧАТЕЛЯ
ФОНАРЕЙ ЗАДНЕГО ХОДА
Для наглядности работу показыва-
ем на снятой коробке передач.
Для снятия выключателя фонарей
заднего хода отсоединяем от вы-
ключателя колодку проводов.
Ключом «на 24» отворачиваем
выключатель...
...и снимаем его.
Уплотнение выключателя конструк-
тивно не предусмотрено.
Устанавливаем выключатель в об-
ратной последовательности.
СНЯТИЕ ФОНАРЯ ОСВЕЩЕНИЯ
ЗАДНЕГО НОМЕРНОГО ЗНАКА,
ЗАМЕНА ЛАМПЫ
Для снятия фонаря...
...крестообразной отверткой от-
ворачиваем три самореза креп-
ления накладки крышки багаж-
ника...
...и снимаем накладку.
С внутренней стороны крышки ба-
гажника...
Нажав
пальцем
на
фиксатор
...
Вынимаем из корпуса указате-
ля патрон с лампой.
