31

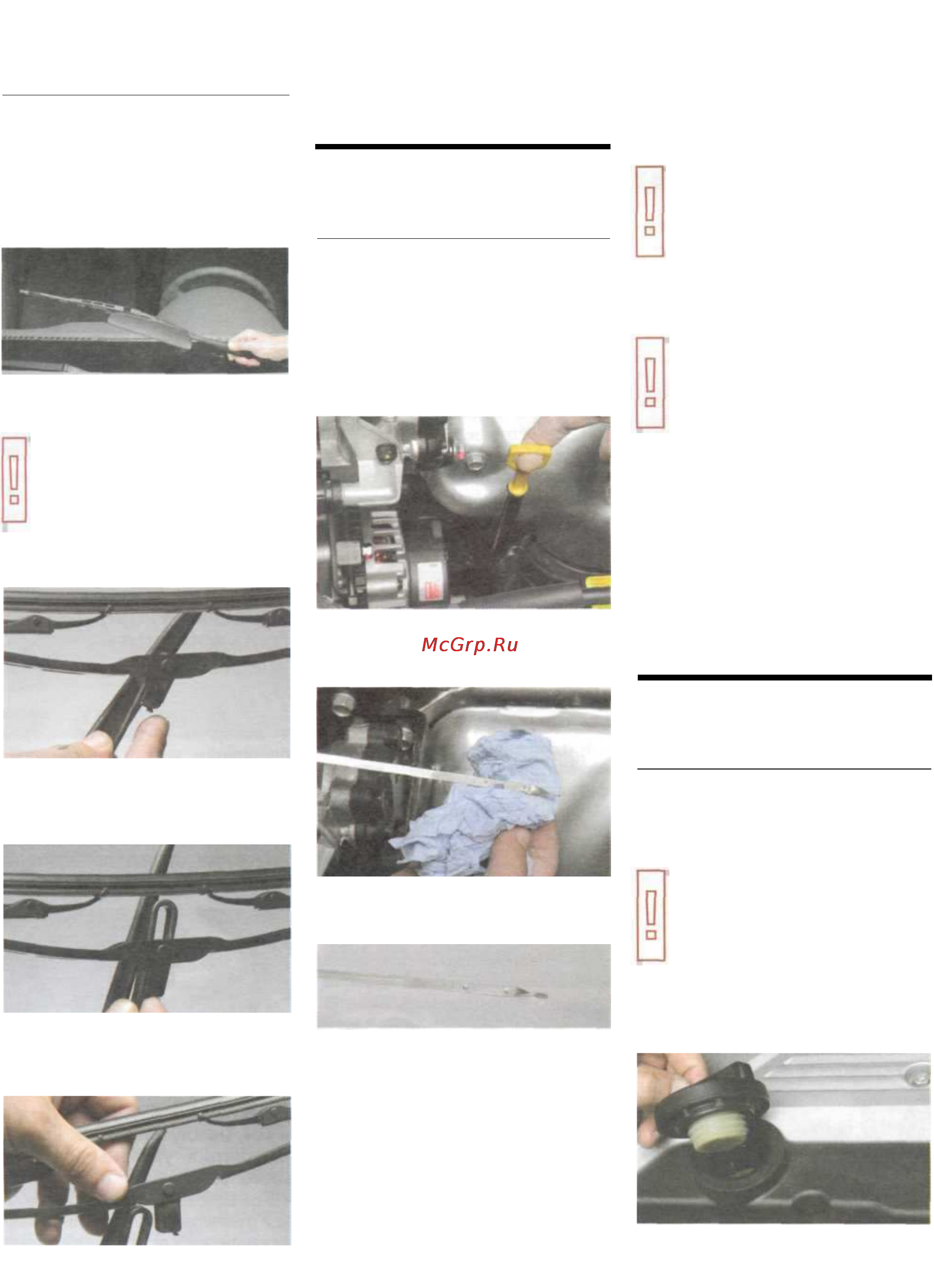

ЗАМЕНА
ЩЕТОК ОЧИСТИТЕЛЯ
ВЕТРОВОГО СТЕКЛА
Загрязненные щетки очищаем ве-
тошью, смоченной водой или спе-
циальным средством. Если щетки
сильно загрязнены или покрылись
льдом, перед очисткой их следует
снять. Для этого...
...отводим рычаг со щеткой от
ветрового стекла.
Будьте осторожны при сня-
тии щеток: рычаг под дей-
ствием пружины может
резко опуститься на стекло
и расколоть его.
Нажимаем язычок фиксатора,
так чтобы выступ на нем вышел
из отверстия рычага.
Сдвигаем щетку вниз по рыча-
гу, так чтобы фиксатор рычага
вышел из крюка.
Аналогично снимаем другую щет-
ку очистителя ветрового стекла.
Моем щетки теплой водой с мылом.
Устанавливаем щетки в обратной
последовательности.
ПРОВЕРКА УРОВНЯ МАСЛА
В ПОДДОНЕ КАРТЕРА
ДВИГАТЕЛЯ
Устанавливаем автомобиль на ров-
ную горизонтальную площадку.
Прогреваем двигатель до рабочей
температуры. Выключаем двига-
тель. Ждем не менее трех минут
(масло должно успеть стечь в под-
дон картера двигателя)...
...и вынимаем указатель уров-
ня масла (масляный щуп) из на-
правляющей трубки.
На указателе сделаны две метки:
метка «L» соответствует мини-
мальному уровню, метка «F» —
максимальному.
Для проверки уровня масла встав-
ляем указатель уровня в направля-
ющую трубку до упора. Снова
вынимаем указатель и по кромке
масляной пленки на нем
определяем уровень масла в под-
доне картера двигателя.
Кромка масляной пленки на указа-
теле должна находиться между
метками «F» и «L». При
необходимости доливаем масло
в картер двигателя (см. «Замена
масла в двигателе и масляного
фильтра»).
Доливая масло, не допус-
кайте повышения его уров-
ня выше метки «F».
Устанавливаем указатель
уровня на место.
Если контрольная лампа
аварийного давления мас-
ла продолжает гореть пос-
ле пуска двигателя или за-
горается во время движе-
ния, немедленно
остановите двигатель и
проверьте уровень масла.
Если уровень в норме,
возможно, неисправен
датчик аварийного
давления масла или двига-
тель (см. «Диагностика неис-
правностей», с. 152).
ЗАМЕНА МАСЛА
В ДВИГАТЕЛЕ
И МАСЛЯНОГО ФИЛЬТРА
Операцию лучше выполнять на
прогретом двигателе сразу после
поездки, пока масло не остыло.
Снимаем
щетку
с
рычага
.
Протираем указатель чистой
ветошью.
Применяйте масла, реко-
мендованные заводом-из-
готовителем (см. «Прило-
жения», с. 190).
Устанавливаем автомобиль на
смотровую канаву или эстакаду.
Отворачиваем крышку масло-
заливной горловины.
