45
Ремонт в пути

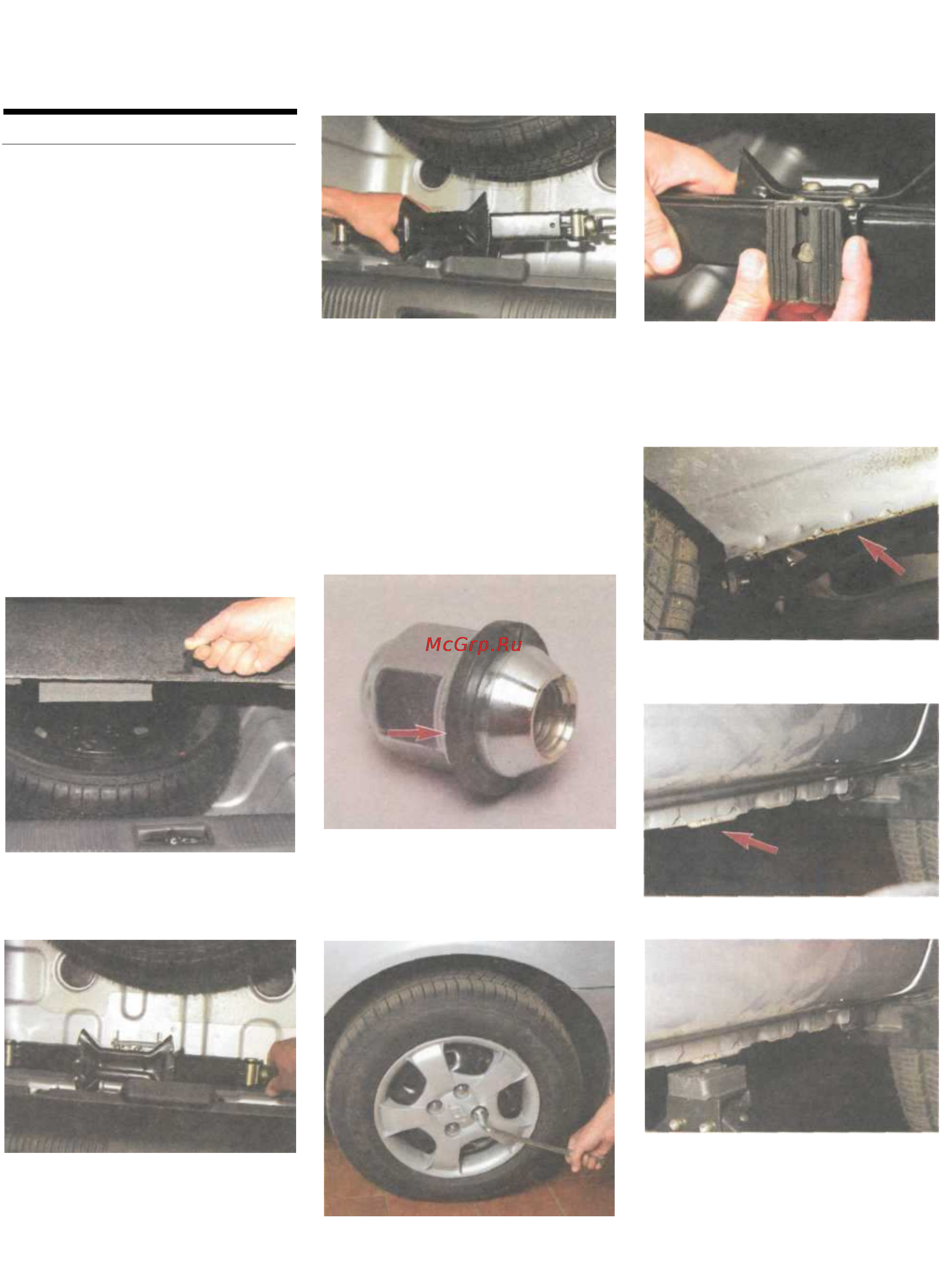

ЗАМЕНА КОЛЕСА
Работу желательно выполнять на
ровной площадке с твердым по-
крытием.
Выключаем зажигание и вынима-
ем ключ из замка зажигания. Фик-
сируем автомобиль стояночным
тормозом и включаем первую или
передачу заднего хода. Если заме-
ну колеса приходится проводить
на дороге, включаем аварийную
световую сигнализацию и устанав-
ливаем знак аварийной остановки
в соответствии с требованиями
ПДД.
Для надежной фиксации автомоби-
ля подкладываем под колесо, рас-
положенное по диагонали от сни-
маемого, противооткатный башмак
или брусок. Открываем багажное
отделение...
Вынимаем домкрат из багажно-
го отделения.
Отворачиваем гайку крепления за-
пасного колеса и вынимаем его из
багажного отделения. Перед
подъемом автомобиля не-
обходимо, чтобы пассажиры поки-
нули салон. Обратите внимание,
что до демонтажа гаек крепления
колеса снять декоративный колпак
нельзя.
Удерживают колпак разрезные
пластмассовые кольца, установ-
ленные в проточках гаек креп-
ления колеса.
Поворачиваем подушку дом-
крата в рабочее положение.
Устанавливаем домкрат под уси-
литель порога, расположенный
между двумя метками.
Место установки домкрата при
замене заднего...
...и переднего колеса
Вращая винт домкрата против
часовой стрелки, опускаем
нижнюю площадку домкрата.
При этом кронштейн нижней пло-
щадки выходит из зацепления
с держателем.
Штатным колесным ключом
«на 19» ослабляем затяжку гаек
крепления колеса.
При этом отбортовка порога ку-
зова должна войти в прорезь
резиновой подушки домкрата.
Вращая рукоятку домкрата, при-
поднимаем автомобиль, пока за-
меняемое колесо не оторвется от
поверхности.
...и приподнимаем коврик пола
за петлю.
