109
Во избежание травмы
убедитесь, что стяжки на-
дежно держатся на пру-
жине.
Окончательно отворачиваем гайку
штока.
Снимаем резиновую прокладку
с верхней опоры.

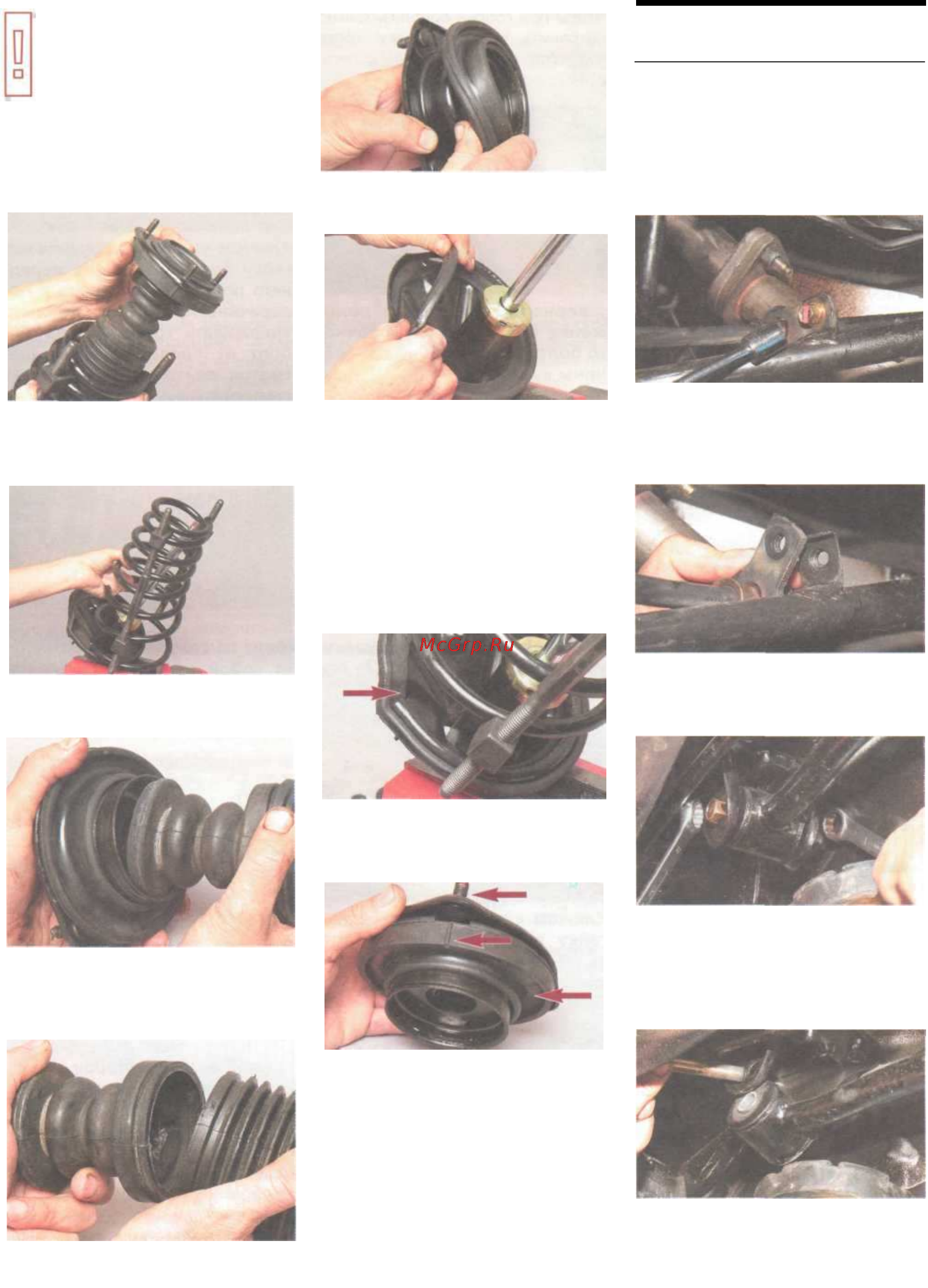

СНЯТИЕ ПРОДОЛЬНОГО
РЫЧАГА
Работу проводим на смотровой ка-
наве или эстакаде. Снимаем
заднее колесо со стороны
демонтируемого рычага. Опе-
рации показываем на правом ры-
чаге.
Снимаем верхнюю опору в сбо-
ре с буфером хода сжатия и ко-
жухом.
Соблюдая осторожность, сни-
маем пружину со стяжками.
Вынимаем буфер хода сжатия
из верхней опоры.
Снимаем кожух с буфера.
Снимаем резиновую проклад-
ку нижней опорной чашки пру-
жины.
Заменяем дефектные детали. При
замене пружины снимаем с нее
стяжки и сжимаем ими новую пру-
жину.
Собираем амортизаторную стойку
в обратной последовательности.
При этом...
...конец нижнего витка пружи-
ны должен упираться в выступ
опорной чашки.
Резиновую прокладку устанав-
ливаем на верхнюю опору так,
чтобы метка на прокладке была
совмещена с одной из шпилек.
Конец верхнего витка пружины
должен упираться в выступ на
прокладке.
Устанавливаем амортизаторную
стойку на автомобиль в обратной
последовательности.
Головкой «на 12» отворачиваем
болт крепления держателя тро-
са стояночного тормоза...
...и отсоединяем держатель от
кронштейна на продольном
рычаге.
Ключом «на 17» отворачиваем
гайку болта крепления рычага
к кронштейну кузова, удержи-
вая болт от проворачивания
ключом того же размера.
Вынимаем болт (при затрудне-
нии выбиваем болт через выко-
лотку из мягкого металла).
