БУКСИРОВКА АВТОМОБИЛЯ
В том случае, когда самостоятель-
ное движение вашего автомобиля
по каким-нибудь причинам невоз-
можно, его можно буксировать дру-
гим автомобилем на гибкой сцепке:
стальном, пеньковом или синтети-
ческом тросе или ленте из синтети-
ческих волокон. Трос желательно
возить с собой, он не займет много
места в багажном отделении. Пред-
почтение следует отдать синтетиче-
ским тросам — они не уступают по
прочности стальным, но в отличие
от последних гасят рывки, что по-
могает избежать деформации или
обрыва буксировочных проушин
и повреждения кузова. Единствен-
ный недостаток синтетического
троса заключается в том, что при
провисании он может перетереться
об асфальт. Необходимо убедиться,
что длина троса обеспечивает рас-
стояние между буксирующим (тяга-
чом) и буксируемым автомобилями
в пределах 4-6 метров, что является
оптимальным расстоянием для
безопасной буксировки и возмож-
ности маневра буксируемого авто-
мобиля. Если сцепка короче устано-
вленной нормы, при резком тормо-
жении тягача водитель может не
успеть среагировать. При
буксировке автомобиля
«Hyundai Accent»...

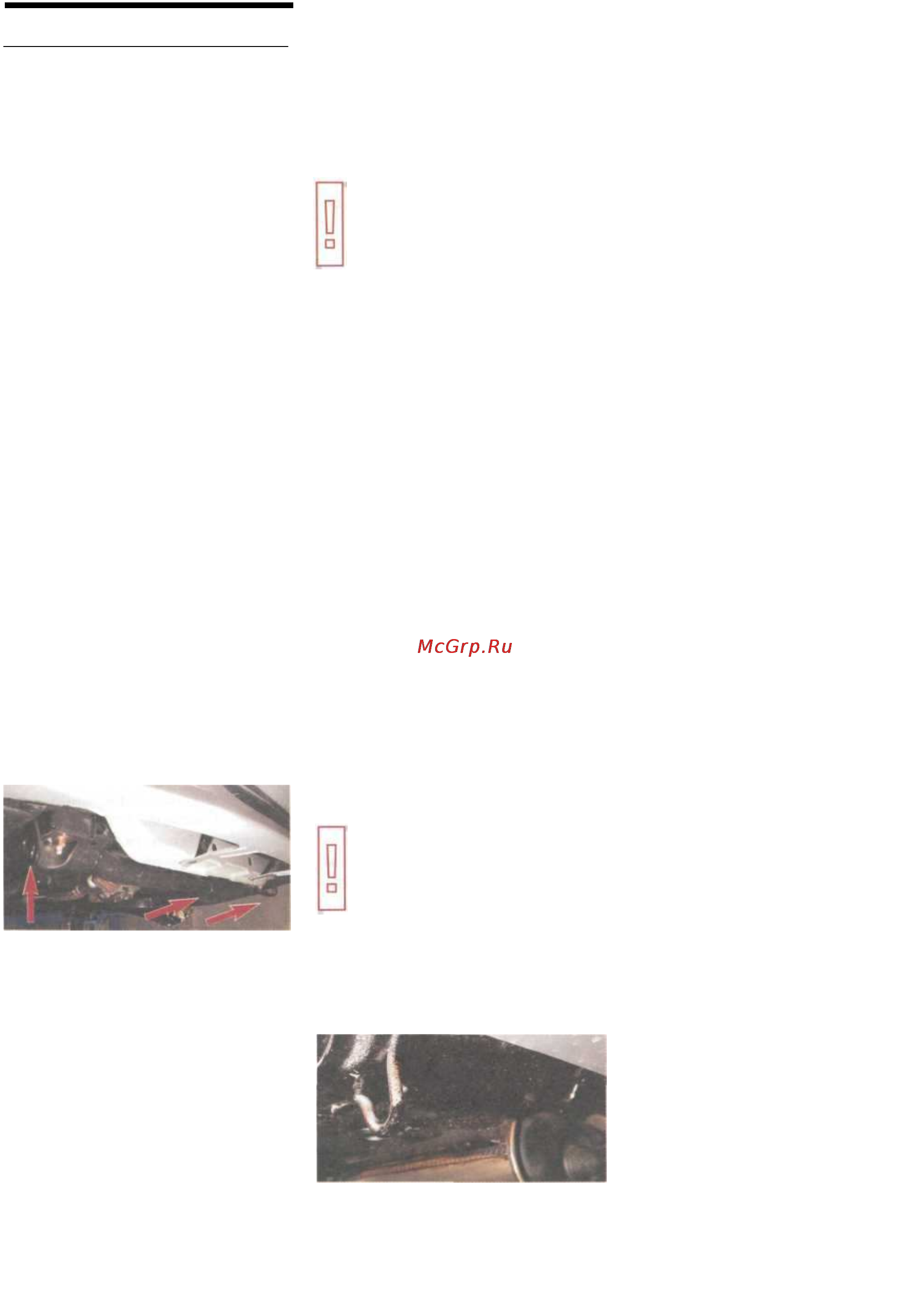

...закрепляем трос за одну из
его трех передних проушин
(для наглядности автомобиль
вывешен и снят грязезащитный
щиток)...
...а на буксирующем автомобиле
(тягаче) — за заднюю проушину.
Если тягач оборудован тягово-
сцепным устройством (фаркопом),
предпочтительнее закрепить бук-
сировочный трос за него. При
отсутствии карабинов или крюков
на концах троса крепить его к
проушинам следует специальным
узлом или подручными средствами.
Буксировка этим способом не
должна применяться в случае по-
вреждения колес, ходовой части,
деталей рулевого управления или
тормозной системы. Перед букси-
ровкой убеждаемся, что рычаг пе-
реключения передач находится
в нейтральном положении.
Во избежание блокировки
руля, обеспечения работы
очистителя ветрового стек-
ла и возможности
включения света фар ключ в
замке зажигания на
буксируемом автомобиле
необходимо повернуть в
положение ON — «за-
жигание». Если двигатель
работоспособен, его нужно
пустить, при этом будет рабо-
тать вакуумный усилитель
тормозов и гидроусилитель
рулевого управления. В про-
тивном случае водителю бук-
сируемого автомобиля при
нажатии педали тормоза
и повороте рулевого колеса
потребуется приложить боль-
ше усилий (непривычных,
а значит, небезопасных), а эф-
фективность торможения
и управления снизится.
При буксировке включаем свето-
вую сигнализацию согласно Пра-
вилам дорожного движения.
При буксировке автомо-
биля с автоматической ко-
робкой передач необходи-
мо соблюдать дополнитель-
ные меры предосторожности
(см. «Рычаг выбора передач»,
с. 21).
Для буксировки другого автомо-
биля на автомобиле «Hyundai
Accent» предназначена задняя
проушина.
В целях безопасности при букси-
ровке не превышаем скорость дви-
жения 50 км/ч. Во избежание пере-
грузки двигателя и трансмиссии не
рекомендуем использовать в каче-
стве тягача автомобиль, не про-
шедший обкатку (2 000 км). Для
того чтобы трос при буксировке не
порвался, трогаемся с места плав-
но и буксируем автомобиль, избе-
гая рывков, а во время остановок
не допускаем попадания троса под
колеса автомобиля. Если прихо-
дится снижать скорость, водитель
«тягача» должен заранее подать
знак сигналами торможения води-
телю буксируемой машины, чтобы
тот начал торможение первым.
В этом случае трос будет постоян-
но натянут.
Время разгона на каждой переда-
че стараемся продлить, а передачи
переключаем как можно быстрее,
чтобы не допустить потерю скоро-
сти в момент переключения. Нару-
шение этого правила может при-
вести к рывкам и обрыву троса.
Повороты проходим по большему
радиусу, чем в том случае, когда
это делается без буксира, а подъе-
мы преодолеваем с ходу, не пере-
ключая передач. В зеркала задне-
го вида необходимо регулярно
контролировать движение букси-
руемого автомобиля и следить за
сигналами, подаваемыми его во-
дителем. Правилами дорожного
движения запрещается буксиров-
ка автомобиля с недействующим
рулевым управлением или неис-
пра вной тормо зной системой,
а также в условиях гололедицы.
В перечисленных выше случаях
эвакуируем неисправный автомо-
биль только с помощью специаль-
ного автомобиля.
