111

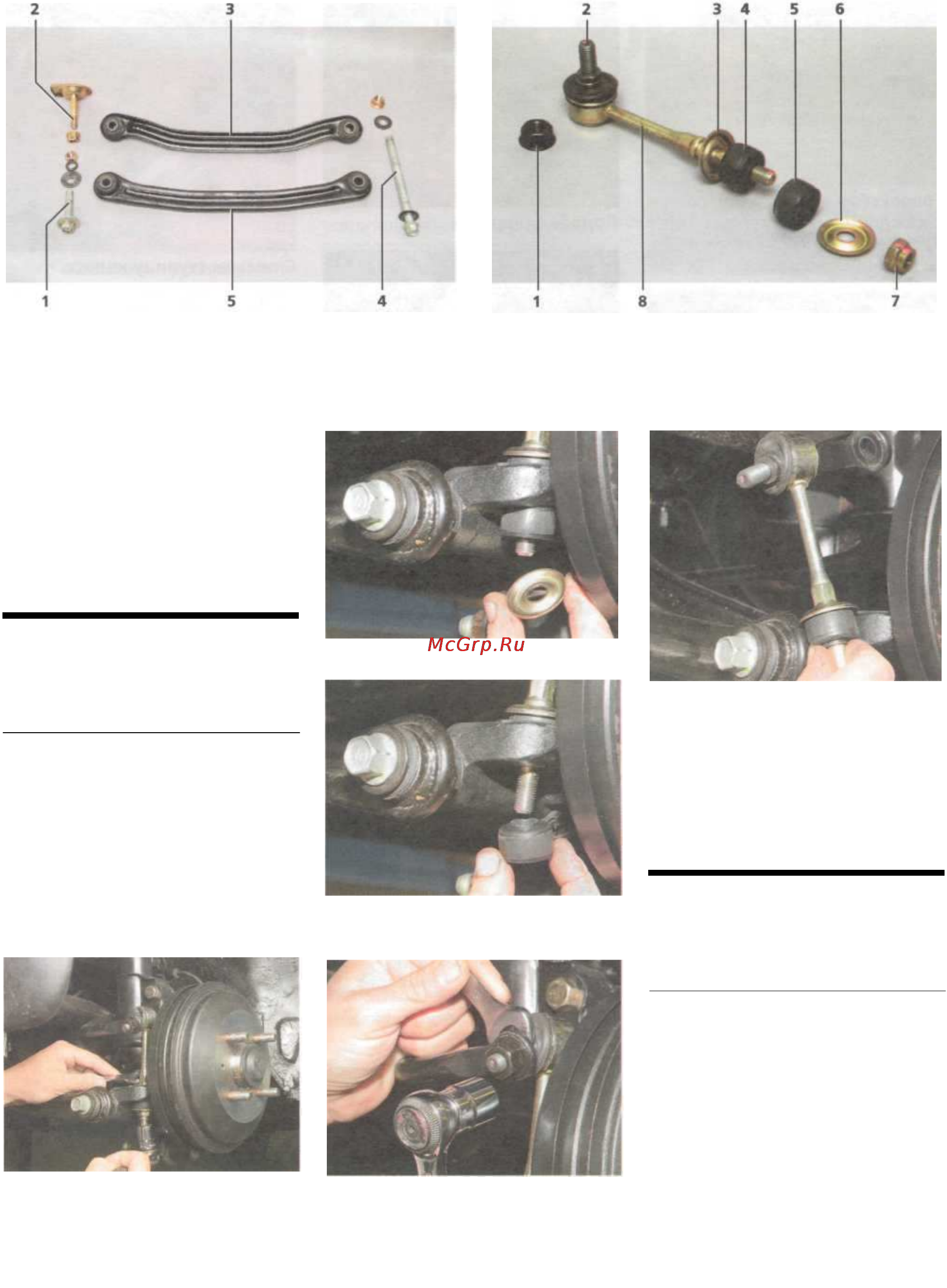

Правые поперечные рычаги задней подвески и
элементы их крепления: 1 — элементы крепления зад-
него рычага к поперечине; 2 — элементы крепления передне-
го рычага к поперечине; 3 — передний рычаг; 4 — элементы
крепления рычагов к кулаку; 5 — задний рычаг
Элементы стойки стабилизатора: 1 — гайка крепления
пальца шарнира стойки; 2 — палец шарнира; 3 — опорная
чашка верхней подушки; 4 — верхняя подушка; 5 — нижняя по-
душка; б — опорная чашка нижней подушки; 7 — гайка крепле-
ния стойки к кулаку; 8 — стойка
Окончательно затягиваем резьбо-
вые соединения после установки
автомобиля на колеса. Проверяем
на СТО и при необходимости
регулируем углы установки колес
(см. «Углы установки задних
колес», с. 107).
ЗАМЕНА СТОЙКИ
СТАБИЛИЗАТОРА
ПОПЕРЕЧНОЙ
УСТОЙЧИВОСТИ
Работу проводим на смотровой ка-
наве или эстакаде. Вывешиваем
заднюю часть автомобиля.
Снимаем заднее колесо со сторо-
ны демонтируемой стойки.
Очищаем резьбовые соединения
стойки стабилизатора, обрабаты-
ваем их проникающей жидкостью
типа WD-40 или керосином.
Головкой «на 17» отворачиваем
гайку крепления стойки к кула-
ку, удерживая стойку за шести-
гранник ключом «на 12».
Снимаем нижнюю подушку
стойки.
Головкой «на 17» отворачиваем
гайку крепления пальца шар-
нира стойки к штанге стабили-
затора, удерживая ключом «на
14» палец от проворачивания.
Снимаем стойку стабилиза-
тора.
Устанавливаем стойку стабилизато-
ра в обратной последовательности.
Окончательно затягиваем гайку
крепления стойки к кулаку после
установки автомобиля на колеса.
СНЯТИЕ ШТАНГИ
СТАБИЛИЗАТОРА
ПОПЕРЕЧНОЙ
УСТОЙЧИВОСТИ
Работу проводим на смотровой ка-
наве или эстакаде. Снимаем
колеса и вывешиваем заднюю
часть автомобиля. Очищаем
резьбовые соединения стоек и
штанги стабилизатора, обраба-
тываем их жидкостью WD-40 или
керосином.
Отворачиваем гайки крепления
пальцев шарниров стоек к штанге
стабилизатора (см. «Замена стой-
ки стабилизатора поперечной ус-
тойчивости»).
Снимаем шайбу.
