10
ПАСПОРТНЫЕ ДАННЫЕ АВТОМОБИЛЯ

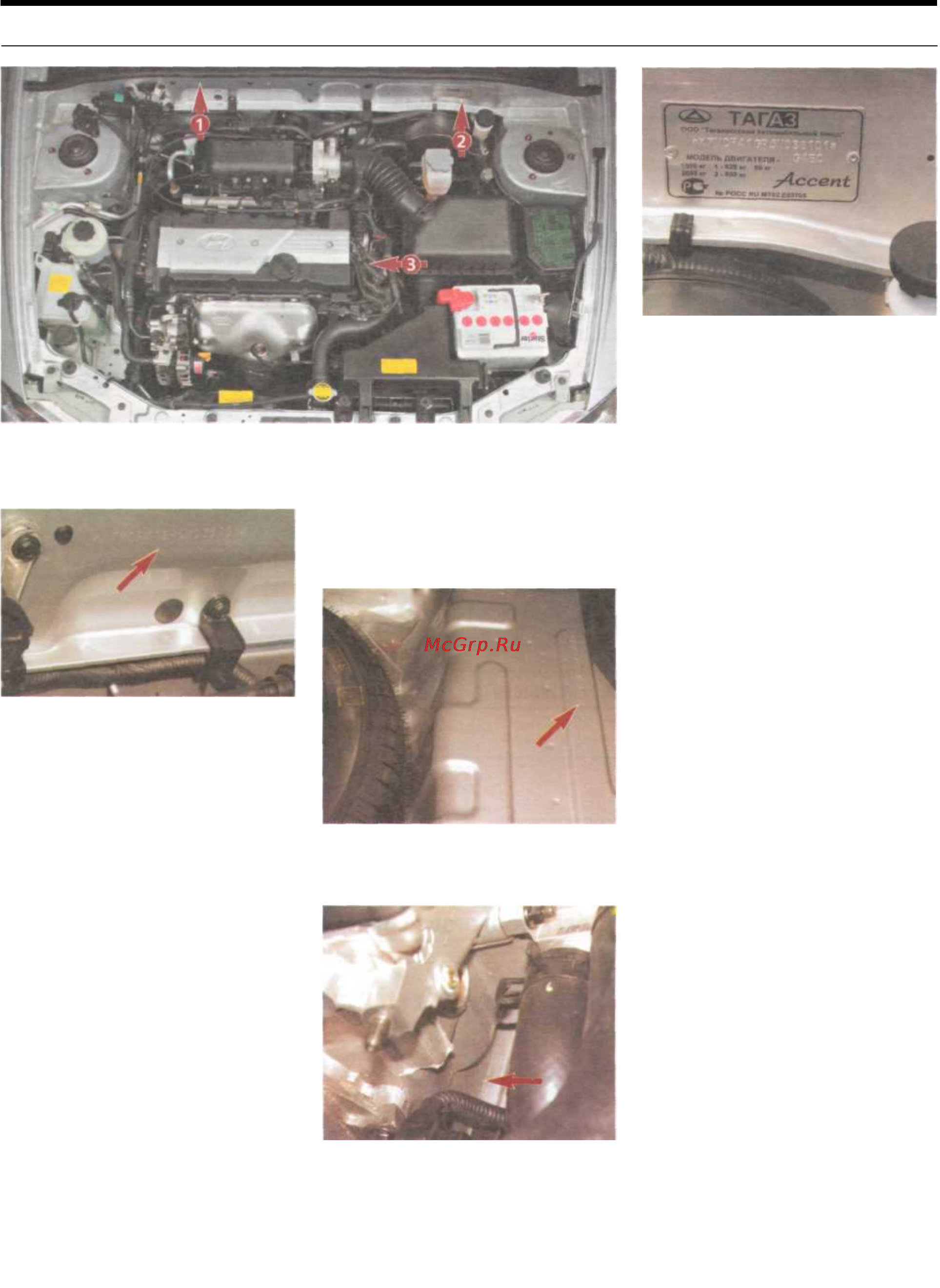

Паспортные данные автомобиля в подкапотном пространстве:
1 — идентификационный номер автомобиля (VIN); 2 — табличка с данными об автомо-
биле; 3 — модель и номер двигателя на площадке блока цилиндров (на фото не видно)
Для доступа к номеру приподни-
маем ковровое покрытие пола ба-
гажника.
Идентификационный номер ав-
томобиля (VIN) выбит в моторном
отсеке, сверху справа на щитке
передка
17-разрядный идентификационный
номер содержит данные об автомо-
биле в закодированном виде. Иден-
тификационный номер автомобиля
X7MCF41GP5M038101 расшифро-
вывается следующим образом: (Х7М)
— международный иденти-
фикационный код завода-изгото-
вителя (ООО «ТагАЗ»); С — модель
автомобиля (Accent); F — комплек-
тация (standart); 4 — тип кузова
(четырехдверный седан); 1 — тип
ремней безопасности (активная си-
стема); G — тип двигателя (DOHC,
объем 1,5 л); Р — тип рулевого уп-
равления (левостороннее); 5 — год
выпуска (2005); М — тип трансмиссии
(механическая); 038101 — номер
кузова автомобиля.
Идентификационный номер (VIN)
автомобиля продублирован на па-
нели пола в багажном отделении с
правой стороны.
Данные об автомобиле приве-
дены в табличке, прикреплен-
ной к щитку передка с левой
стороны
Первые две строчки в табличке —
обозначение завода-изготовителя.
Третья строчка — VIN автомобиля.
Четвертая строчка — G4EC — мо-
дель двигателя.
Цифры в левой колонке таблички
сверху вниз:
1 555 — допустимая полная масса
автомобиля, кг;
2 655 — допустимая масса авто
мобиля с прицепом, оборудован
ным тормозами, кг.
Цифры в средней колонке сверху
вниз:
1-820 — допустимая нагрузка на
переднюю ось, кг; 2-850 —
допустимая нагрузка на заднюю
ось, кг.
Цифра 50 в правой колонке —до-
пустимая масса перевозимого гру-
за в багажнике.
В последней строчке указан номер
одобрения типа транспортного
средства.
Идентификационный
номер
(VIN) автомобиля в
багажном
отделении
Модель и номер двигателя вы-
биты на площадке блока цилин-
дров, расположенной над кар-
тером сцепления, под
корпусом
термостата (для наглядности ка-
тушки зажигания сняты).
