101
т — угол продольного наклона оси
поворота
Угол продольного наклона оси по-
ворота — угол между вертикалью и
линией, проходящей через центры
поворота шаровой опоры и под-
шипника верхней опоры амортиза-
торной стойки в плоскости, парал-
лельной продольной оси автомоби-
ля. Он способствует стабилизации
управляемых колес в направлении
прямолинейного движения. Сим-
птомы отклонения величины угла от
нормы — увод автомобиля в сторо-
ну при движении, разные усилия на
рулевом колесе в левом и правом
поворотах, односторонний износ
протектора шины.
у — угол развала колес
Развал — угол между плоскостью
вращения колеса и вертикалью.
Он способствует правильному по-
ложению катящегося колеса при
работе подвески. При сильном от-
клонении этого угла от нормы воз-
можны увод автомобиля от прямо-
линейного движения и односторон-
ний износ протектора. Контроль
углов установки передних колес и
регулировку схождения
рекомендуется проводить на
станции технического обслужива-
ния. Перед регулировкой рулевой
механизм должен быть установлен
в нейтральное положение (поло-
жение прямолинейного движения
автомобиля). Автомобиль нужно
установить на горизонтальную пло-
щадку и нагрузить в соответствии
с рекомендациями завода-изгото-
вителя. При нагрузке 70 кг на каж-
дом переднем сиденье, с запол-
ненным наполовину топливным
баком, нормальным давлением
в шинах и при отсутствии чрезмер-
ных люфтов в узлах передней под-
вески значения углов установки
должны соответствовать следую-
щим значениям:
• схождение: 0±3 мм;
• развал: 0°±30";
• угол продольного наклона оси
поворота: 1 °48"±30".

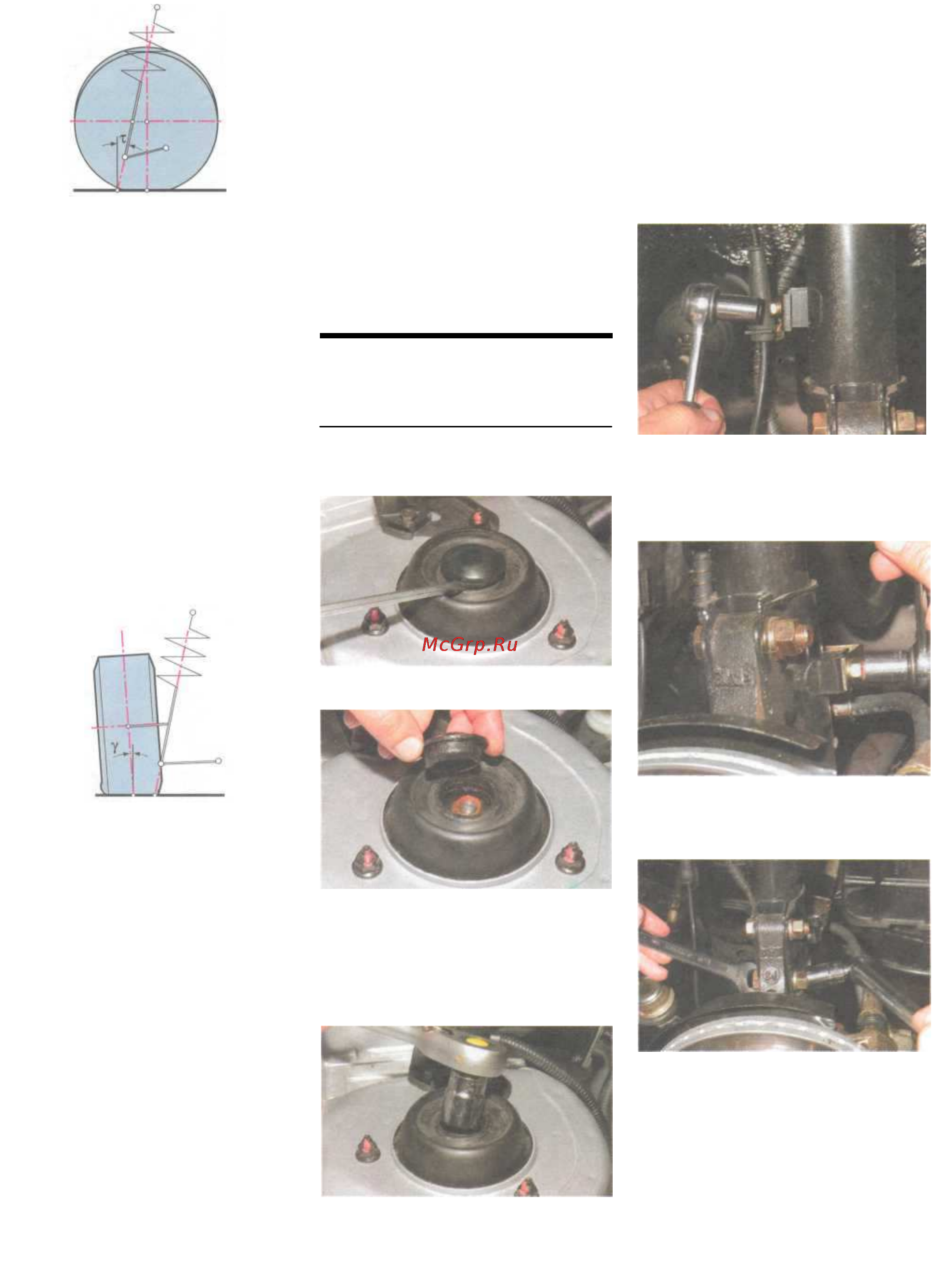

СНЯТИЕ И РАЗБОРКА
АМОРТИЗАТОРНОЙ
СТОЙКИ
Снятие амортизаторной стойки
проводим на ровной площадке.
...снимаем защитную крышку
гайки штока.
Если после снятия амортизатор-
ной стойки предполагается ее раз-
борка...
...головкой «на 19» ослабляем
затяжку гайки штока амортиза-
тора.
При этом удерживать от вращения
шток амортизатора нет необходи-
мости, т. к. на штоке амортизатора
и в отверстии верхней опорной
чашки выполнены лыски. Снимаем
переднее колесо. Очищаем стойку
от грязи, обрабатываем
резьбовые соединения
проникающей жидкостью типа
WD-40 или керосином.
Головкой «на 10» отворачиваем
болт крепления держателя
провода датчика скорости вра-
щения колеса.
Головкой «на 12» отворачиваем
болт крепления держателя тор-
мозного шланга.
Головкой «на 17» отворачиваем
гайку болта крепления стойки к
поворотному кулаку, удержи-
вая болт от вращения ключом
того же размера. Аналогично
отворачиваем гайку второго
болта крепления стойки и
вынимаем болты (при затруднении
выбиваем болты через выколотку
из мягкого металла).
Поддев шлицевой отверткой.
