102

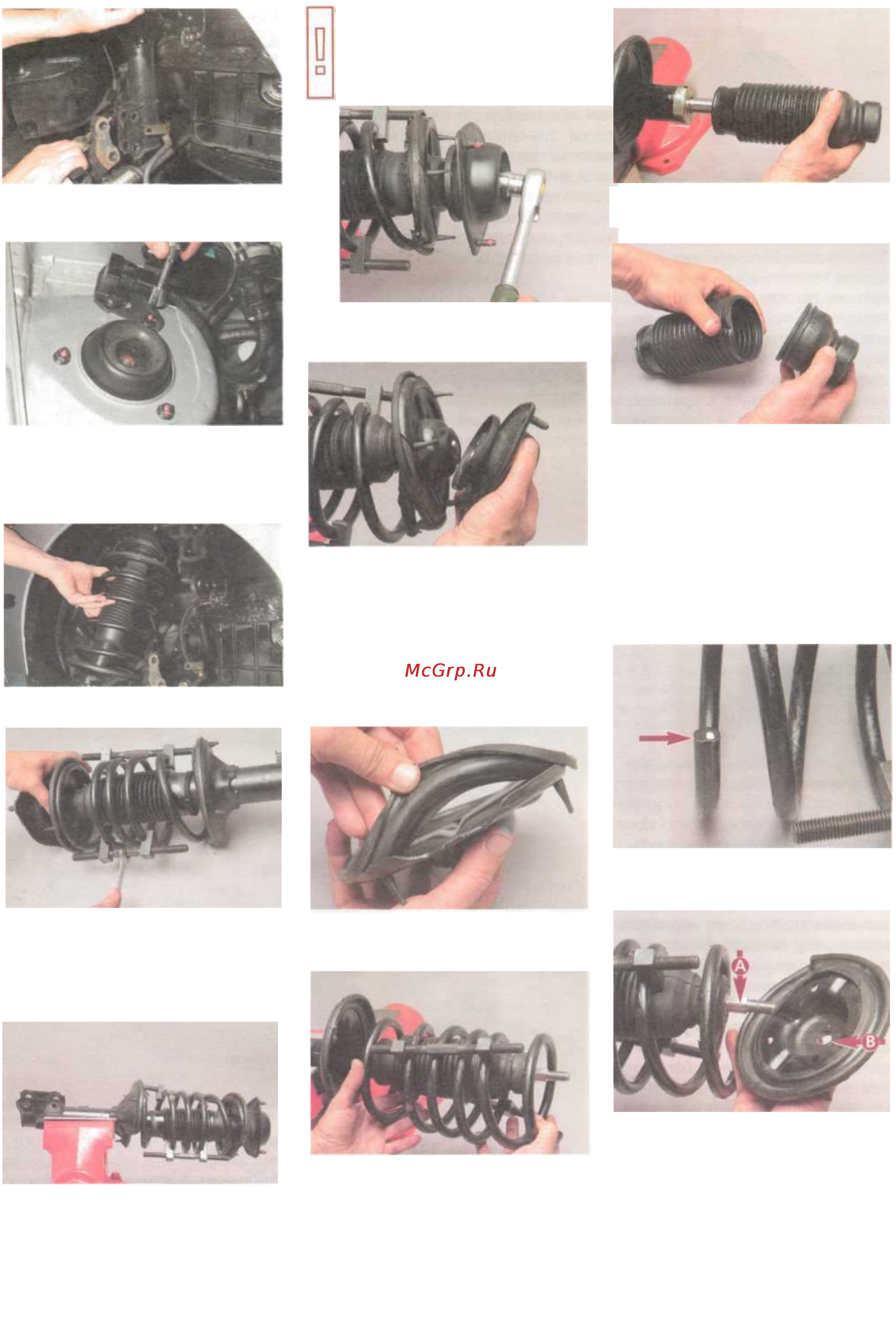

Отводим поворотный кулак от
стойки.
Головкой «на 12» отворачиваем
три гайки крепления верхней
опоры стойки к кузову, придер-
живая при этом стойку снизу.
Стяжками сжимаем пружину
до момента, когда она переста-
нет поджимать верхнюю опор-
ную чашку.
Для удобства работы можно...
Во избежание травмы убе-
дитесь, что стяжки надеж-
но держатся на пружине.
Головкой «на 19» окончательно
отворачиваем гайку штока.
Снимаем со стойки верхнюю
опору...
...и вынимаем из неё гайку с шай-
бой.
Снимаем верхнюю опорную чашку
пружины.
При необходимости замены рези-
новой прокладки...
...снимаем ее с опорной чашки
пружины.
Соблюдая осторожность, сни-
маем пружину со стяжками...
...и буфер хода сжатия с ко-
жухом.
Снимаем кожух с буфера.
При выходе из строя амортизатора
заменяем телескопическую стойку
новой.
Собираем и устанавливаем амор-
тизаторную стойку в обратной по-
следовательности . Для
правильной установки пружины
следует обратить внимание на
то...
...что ее нижний виток помечен
краской.
При установке верхней опор-
ной чашки лыска на штоке
амортизатора (А) должна сов-
пасть с лыской (В) отверстия
опорной чашки.
Снимаем амортизаторную стойку.
...закрепить стойку в тисках.
