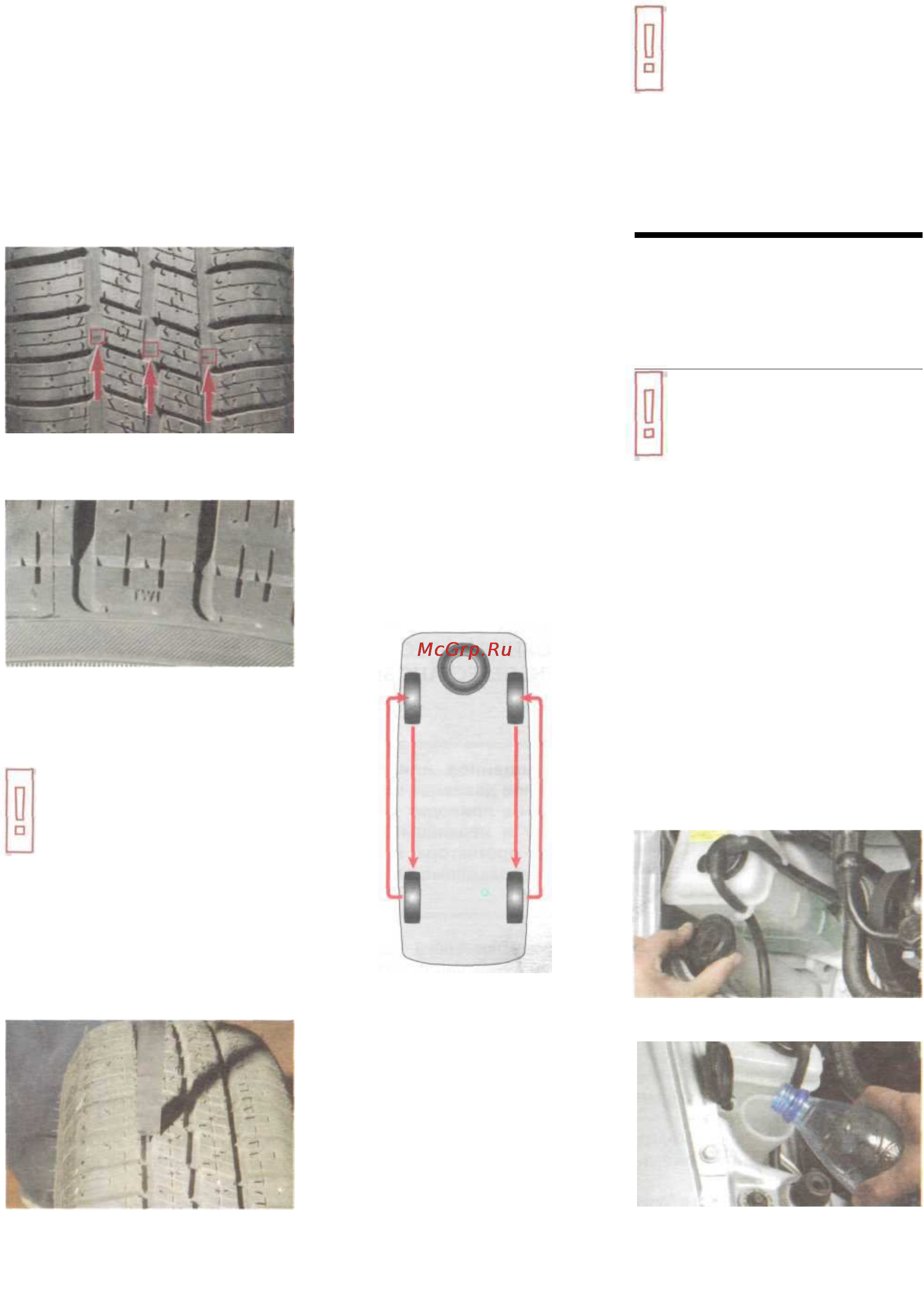

30
На шинах не должно быть вздутий,
отслоений протектора и повреж-
дений, обнажающих корд.
Запрещается установка шин раз-
ных моделей на одну ось, а также
шин, по размеру или нагрузке не
соответствующих автомобилю.
Остаточная высота протектора
должна составлять не менее 1,6 мм.
Для контроля износа протектора
в его канавках...
В местах нахождения
индикаторов износа на
боковинах шин нанесены
метки: буквы TWI или
указатели в виде А.
Если высота протектора
уменьшилась до высоты
индикаторов, значит, износ
шины достиг предельного
значения.
Степень износа шин можно опре-
делить...
...измерив остаточную глубину
протектора глубиномером штан-
генциркуля.
Регулярно проверяем затяжку гаек
крепления колес и при необходи-
мости подтягиваем гайки. При
появлении вибраций во время
движения на ровном участке до-
роги в ограниченном диапазоне
скоростей необходимо отбаланси-
ровать колеса в шиномонтажной
мастерской. Вибрация на всех ско-
ростях движения может быть вы-
звана пятнистым износом шины,
появлением на ней вздутий или
других повреждений, а также де-
формацией колесного диска. Пов-
режденные шины или диски заме-
няем.
Колесные диски следует содержать
в чистоте, не допуская появления
очагов коррозии. Места с повреж-
денным покрытием можно зачис-
тить наждачной бумагой, обезжи-
рить, загрунтовать и покрасить.
Протекторы шин передних колес
изнашиваются быстрее задних.
Чтобы обеспечить равномерный
износ шин, завод-изготовитель ре-
комендует через каждые 10 000 км
пробега переставлять колеса в со-
ответствии с рисунком.
Схема перестановки колес
При этом следует учитывать, что ус-
ловия работы колес передней и зад-
ней осей разные. Поэтому в течение
первых нескольких сотен километ-
ров, пока шины не «приработа-
ются», повышается интенсивность
изнашивания протектора. Сигна-
лом для переустановки колес мо-
жет быть износ на половину высо-
ты протектора одного из передних
колес.
Если на диски надеты ши-
ны, имеющие направлен-
ный рисунок протектора,
переставлять колеса на
другую сторону автомобиля
без их перемонтажа не до-
пускается.
ПОПОЛНЕНИЕ УРОВНЯ
ЖИДКОСТИ В БАЧКЕ
ОМЫ В ATE Л Я
ВЕТРОВОГО СТЕКЛА
Необходимо периодиче-
ски проверять и по
необходимости
пополнять уровень
жидкости в бачке
омывателя (объем бачка со-
ставляет 3 л). Не рекоменду-
ется в холодное время года
разбавлять жидкость омыва-
теля ветрового стекла водой,
т. к. это может привести к за-
купориванию трубопроводов
подвода жидкости к форсун-
кам стеклоомывателя кри-
сталлами льда.
Бачок омывателя ветрового стекла
расположен под правым передним
крылом. Горловина бачка выведена
в подкапотное пространство. Для
пополнения уровня жидкости...
...и доливаем жидкость в бачок.
Плотно закрываем крышку горло-
вины.
...выполнены индикаторы в ви-
де выступов высотой 1,6 мм.
...
открываем
крышку
.
