145

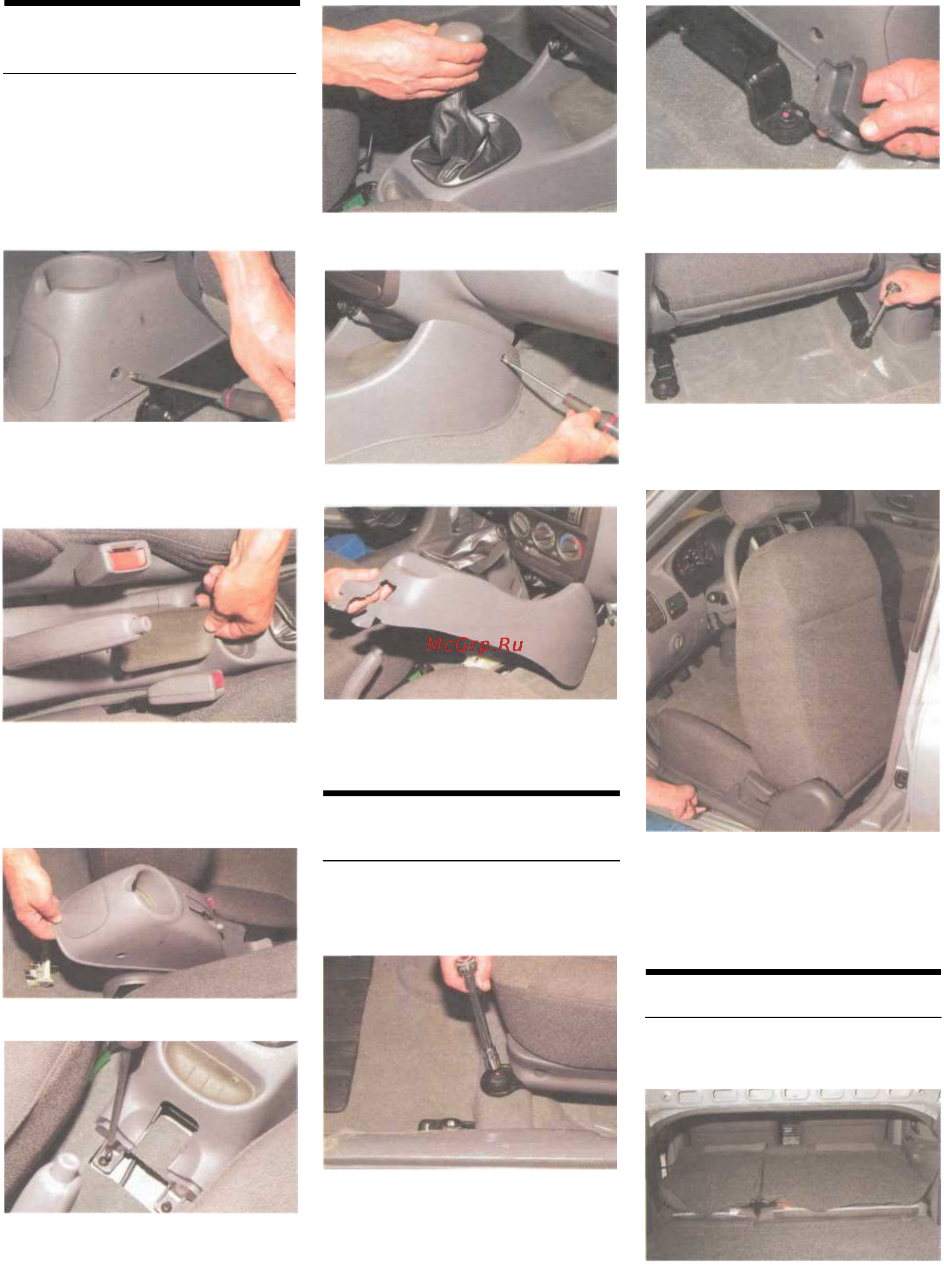

СНЯТИЕ ОБЛИЦОВКИ
ТУННЕЛЯ ПОЛА
Облицовку туннеля пола демонти-
руем при снятии элементов стоя-
ночной тормозной системы, регу-
лир овке стояночного тор моза
и замене тросов выбора и пере-
ключения передач. Для снятия
задней части облицовки...
...отворачиваем два самореза
(другой саморез расположен
с противоположной стороны
облицовки).
Снимаем декоративную на-
кладку.
Отсоединяем заднюю часть обли-
цовки от передней, преодолевая
сопротивление фиксаторов...
Отворачиваем два самореза
крепления передней части об-
лицовки к полу.
Отворачиваем ручку рычага пе-
реключения передач.
...и снимаем переднюю часть
облицовки.
СНЯТИЕ ПЕРЕДНЕГО
СИДЕНЬЯ
Работу показываем на водитель-
ском сиденье. Сдвинув сиденье
назад до упора...
...головкой «на 14» отворачива-
ем два болта переднего креп-
ления салазок сиденья.
Сдвигаем сиденье до упора впе-
ред...
...и снимаем две декоративные
накладки задних креплений са-
лазок сиденья.
Головкой «на 14» отворачиваем
два болта заднего крепления
салазок сиденья.
Вынимаем сиденье из салона
автомобиля.
Устанавливаем сиденье в обрат-
ной последовательности.
СНЯТИЕ ЗАДНЕГО СИДЕНЬЯ
Приподняв фиксаторы спинки си-
денья...
Отворачиваем
два
самореза
...
...
и
снимаем
заднюю
часть
.
...
складываем
обе
части
спинки
.
