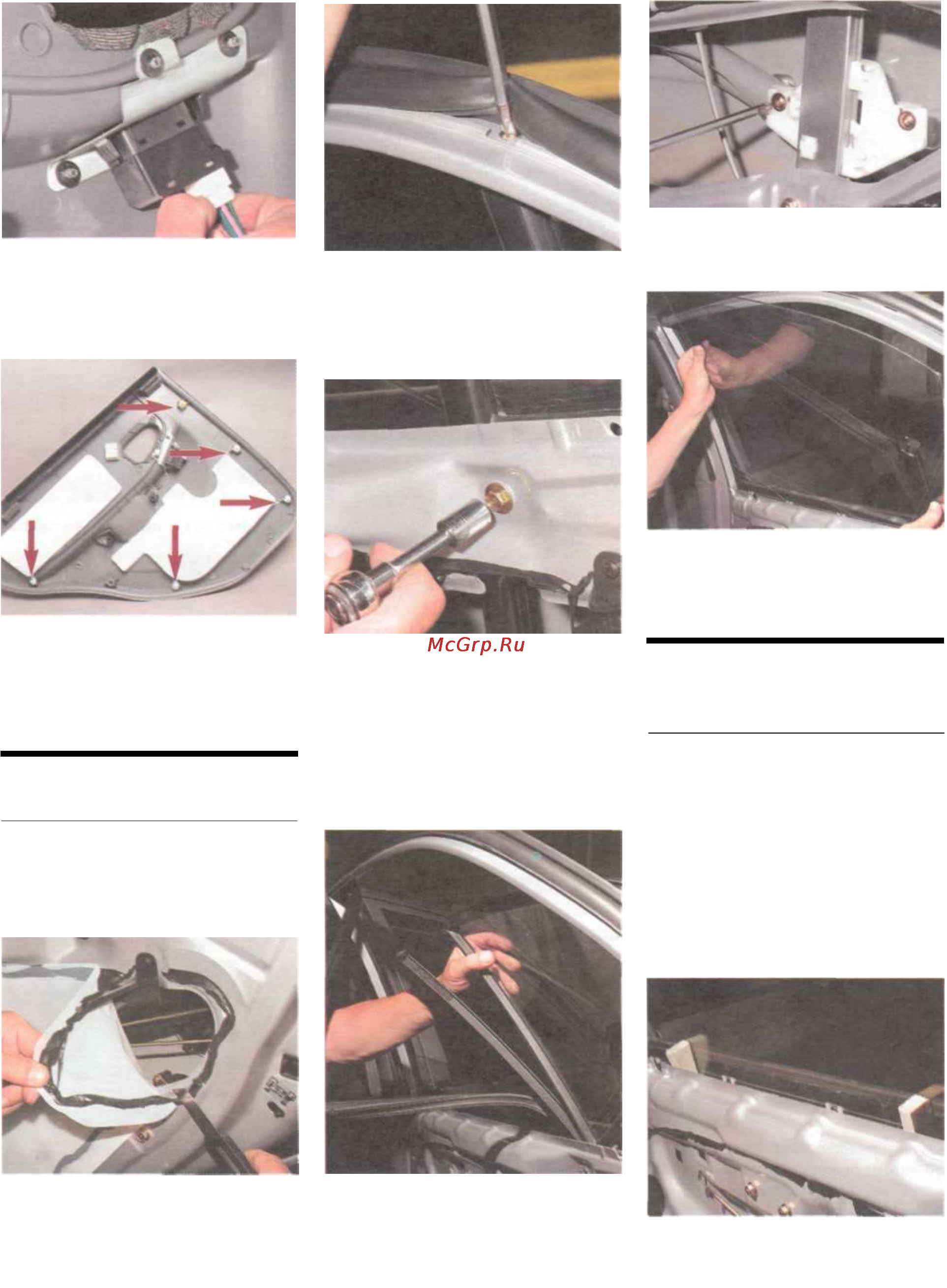

150
Отсоединяем колодку жгута
проводов мотор-редуктора сте-
клоподъемника...
...и снимаем обивку.
Расположение пистонов на обив-
ке задней двери.
Устанавливаем обивку задней две-
ри в обратной последовательности.
СНЯТИЕ СТЕКОЛ
ЗАДНЕЙ ДВЕРИ
Снимаем обивку задней двери
(см. «Снятие обивки задней две-
ри», с. 149). Для снятия
неподвижного стекла...
...на внутренней стороне двери
надрезаем мастику и отделяем
от внутренней панели двери за-
щитную пленку.
Перемещаем вниз опускное стекло.
Отодвинув уплотнитель двери,
крестообразной отверткой от-
ворачиваем саморез верхнего
крепления направляющей не-
подвижного стекла.
Головкой «на 10» отворачиваем
болт нижнего крепления на-
правляющей.
Перемещаем направляющую вниз
и наклоняем ее в сторону опускно-
го стекла до упора, так чтобы не-
подвижное стекло вышло из на-
правляющей.
Наклонив в сторону опускного
стекла неподвиж ное стекло
с уплотнителем, вынимаем его.
Для снятия опускного стекла пере-
мещаем его до упора вниз.
Отворачиваем два самореза
крепления пис тонов стекла
к ползуну...
...и вынимаем опускное стекло.
Установку стекол проводим в об-
ратной последовательности.
СНЯТИЕ МЕХАНИЗМА
ЭЛЕКТРОСТЕКЛОПОДЪЕМ-
НИКА ЗАДНЕЙ ДВЕРИ
Перед началом работы поднимаем
стекло. Снимаем обивку задней
двери (см. «Снятие обивки задней
двери», с. 149) и отделяем от вну-
тренней панели двери защитную
пленку (см. «Снятие стекол задней
двери»).
Отсоединяем клемму «минусово-
го» провода от вывода аккумуля-
торной батареи.
Фиксир уем с текло в ве рх-
нем положении деревянными
клиньями.
