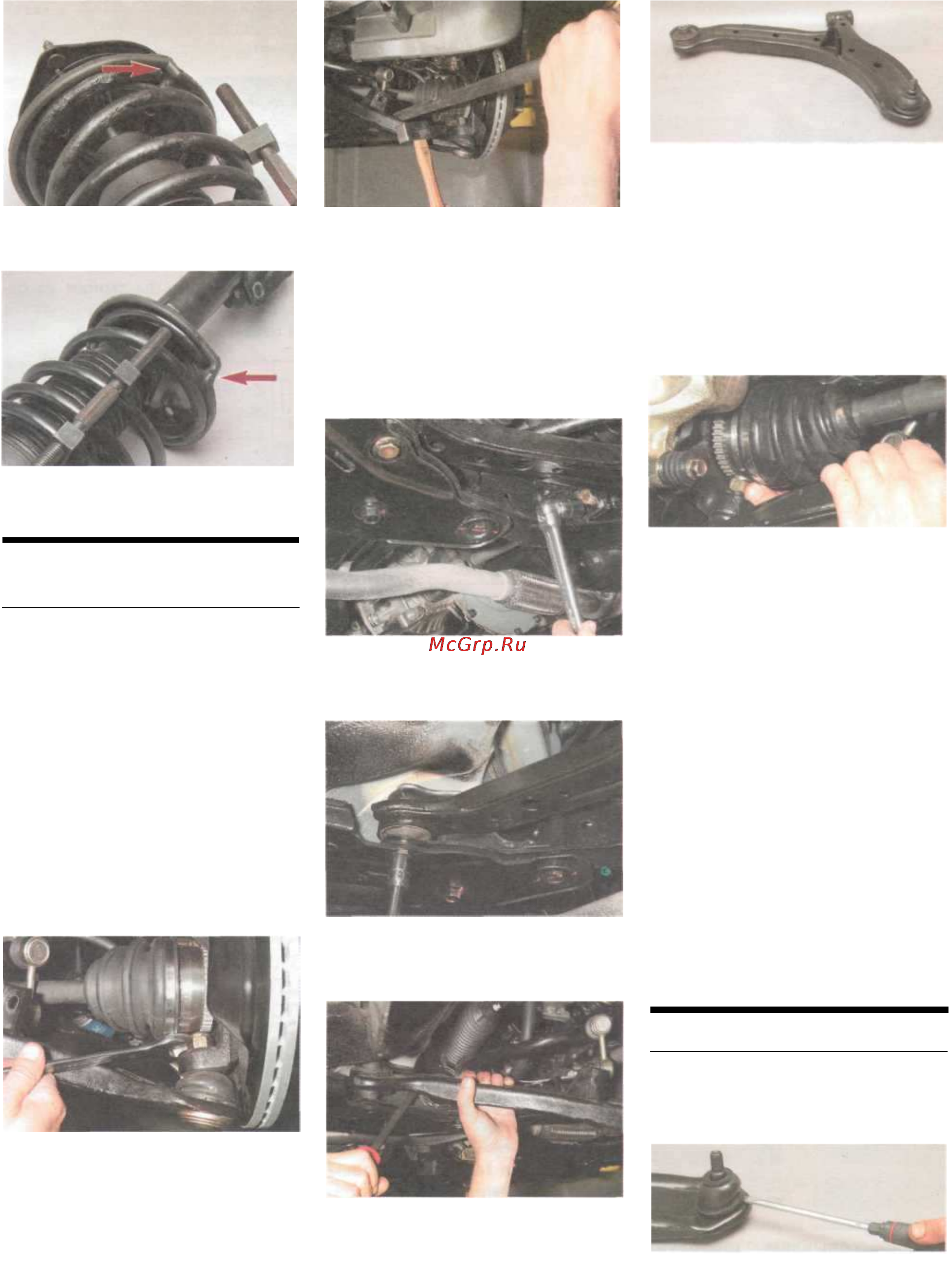

103
...и нижней опорных чашек.
СНЯТИЕ РЫЧАГА
ПЕРЕДНЕЙ ПОДВЕСКИ
Работу проводим на смотровой ка-
наве или эстакаде. Вывешиваем
переднюю часть автомобиля.
Снимаем переднее колесо. Очи-
щаем рычаг от грязи, а резьбовые
соединения смачиваем проникаю-
щей жидкостью типа WD-40 или
керосином.
Отворачиваем гайку крепления
стойки стабилизатора к кронштей-
ну рычага и выводим палец стойки
из отверстия в кронштейне (см.
«Замена стойки стабилизатора по-
перечной устойчивости», с. 104).
Ключом «на 19» не полностью
отворачиваем гайку пальца ша-
ровой опоры.
Вставляем монтажную лопатку
враспор между рычагом и подрам-
ником.
Молотком наносим удары по
проушине поворотного кулака,
одновременно нажимая мон-
тажной лопаткой на рычаг
вниз.
Выпрессовав палец шаровой опо-
ры из отверстия поворотного кула-
ка, окончательно отворачиваем
гайку пальца.
Головкой «на 19» отворачиваем
болт крепления переднего сай-
лент-блока рычага.
Головкой «на 17» отворачиваем
болт крепления заднего сай-
лент-блока рычага.
Снимаем рычаг с автомобиля,
выводя его сайлент-блоки
монтажной лопаткой из под-
рамника.
Рычаг передней подвески
Замена сайлент-блоков рычага
требует специального оборудова-
ния и навыков, поэтому заменяем
рычаг в сборе с сайлент-блоками.
Устанавливаем рычаг передней
подвески в обратной последова-
тельности. При установке шаро-
вой опоры в поворотный кулак...
...вставляем палец не до упора,
так чтобы можно было нажи-
вить на несколько витков резь-
бы пальца гайку...
...а затем, подняв рычаг вверх,
окончательно затягиваем гайку
предписанным моментом. В про-
тивном случае, при полностью за-
прессованном в поворотный кулак
пальце опоры, невозможно будет
навернуть на палец гайку из-за не-
достаточного зазора между торцом
резьбовой части пальца и корпусом
наружного шарнира. Окончательно
затягиваем болты крепления
рычага к подрамнику в
положении «автомобиль на ко-
лесах», предварительно несколько
раз прожав переднюю подвеску
автомобиля.
ЗАМЕНА ШАРОВОЙ ОПОРЫ
Снимаем рычаг передней подвес-
ки с автомобиля (см. «Снятие ры-
чага передней подвески»).
Концы пружины должны упи-
раться в выступы верхней...
Поддев отверткой...
