95

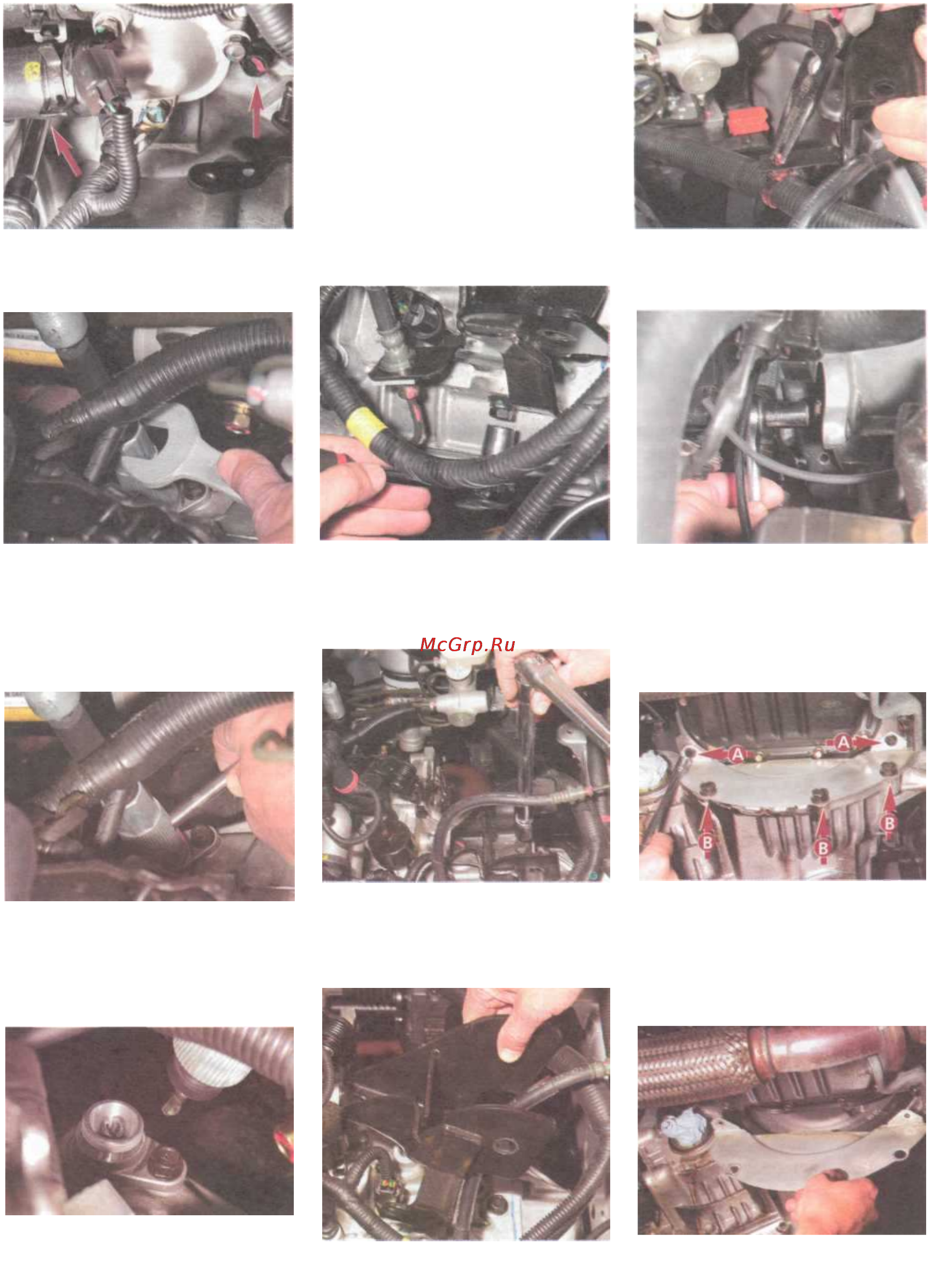

Головкой «на 17» отворачиваем
два болта верхнего крепления
коробки передач к двигателю.
При последующей установке троса
следует обратить внимание на то,
чтобы зуб валика троса попал в паз
оси привода.
Снимаем грязезащитный щиток
(см. «Снятие грязезащитного щит-
ка», с. 143).
Снимаем приводы передних колес
(см. «Снятие приводов передних
колес», с. 97).
Снимаем левую опору силового
агрегата (см. «Замена опор сило-
вого агрегата», с. 56).
...отсоединяем от него пласт-
массовый держатель жгута про-
водов.
Ключом «на 23» отворачиваем
наконечник оболочки троса при-
вода спидометра.
При отсутствии ключа этого раз-
мера отвернуть наконечник троса
можно...
...вставив пруток диаметром
10 мм в отверстие наконечника.
Для отворачивания также можно
использовать разводной ключ ли-
бо раздвижные пассатижи.
Отсоединяем трос привода спи-
дометра.
Головкой «на 12» отворачива-
ем болт крепления кронштей-
на левой опоры к картеру ко-
робки передач.
Головкой «на 17» отворачиваем
два болта крепления крон-
штейна опоры к картеру короб-
ки передач.
Приподняв кронштейн опоры...
Головкой «на 10» отворачиваем
болт крепления верхней крыш-
ки картера сцепления(болт рас-
положен под нижним болтом
крепления рабочего цилиндра
сцепления).
Головкой «на 10» с удлинителем
отворачиваем два болта верх-
него (А), а головкой «на 14» —
три болта нижнего (В) крепле-
ния нижней крышки картера
сцепления...
...
и
снимаем
ее
.
