Hyundai Accent [57/230] Описание конструкции
![Hyundai Accent [57/230] Описание конструкции](/views2/1011715/page57/bg39.png)
59
Система питания

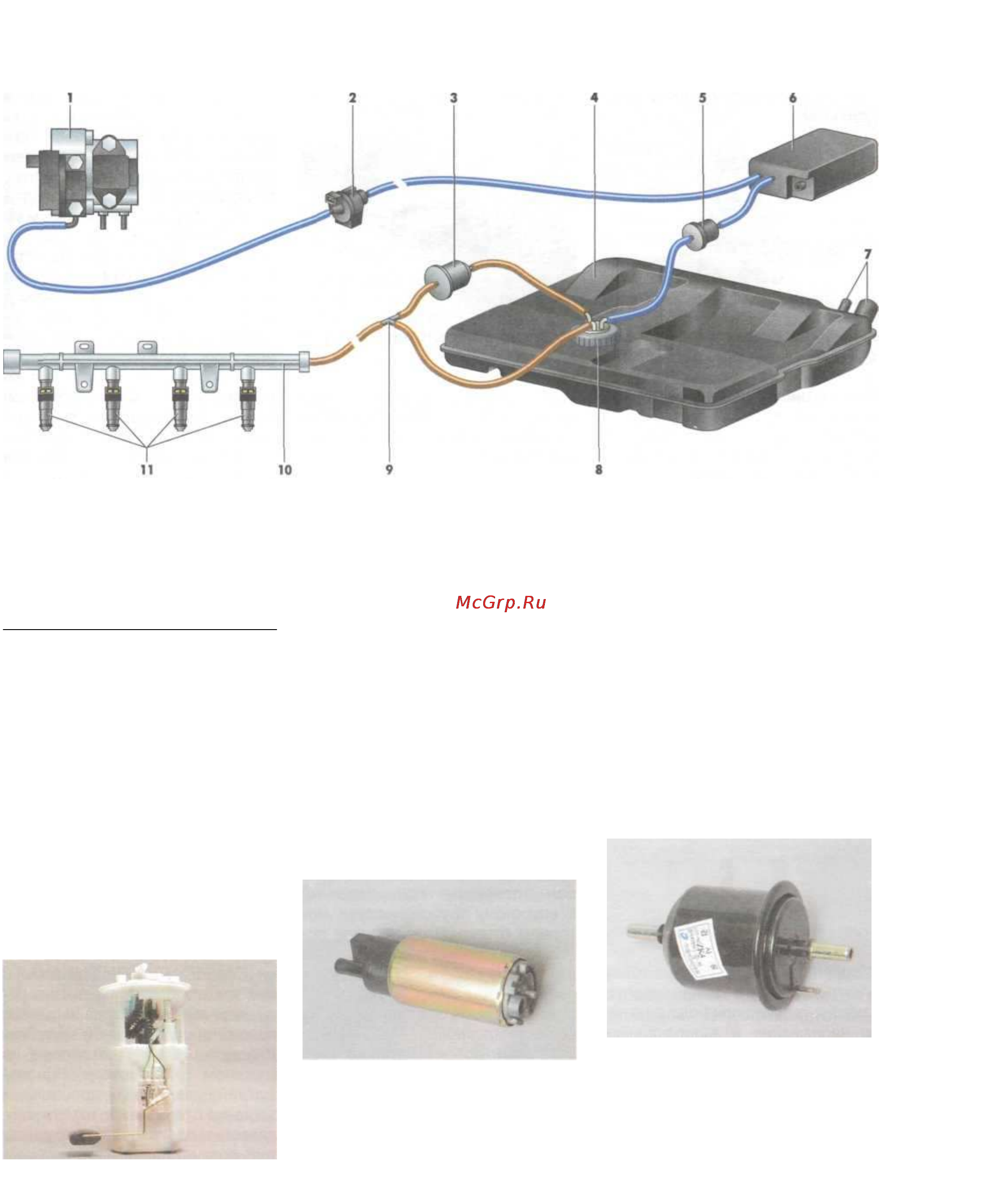

Схема системы питания двигателя: 1 — дроссельный узел; 2 — электромагнитный клапан; 3 — топливный фильтр; 4 — топ-
ливный бак; 5 — двухходовой клапан; 6 — адсорбер; 7 — патрубки наливной и дренажной трубок; 8 — топливный модуль; 9 — трой-
ник; 10 — топливная рампа; 11 — форсунки
ОПИСАНИЕ КОНСТРУКЦИИ
Топливо подается из бака, установ-
ленного под днищем в районе зад-
него сиденья. Топливный бак —
пластмассовый. Заливная горлови-
на соединена с баком бензостой-
ким шлангом, закрепленным на
патрубках хомутами. Пробка за-
ливной горловины снабжена воз-
душным впускным клапаном.
Топливный модуль, включаю-
щий топливный насос, регулятор
давления топлива, гравитацион-
ный клапан и датчик указателя
уровня топлива, установлен в топ-
ливном баке.
Для доступа к топливному моду-
лю под подушкой заднего сиденья
в днище автомобиля выполнен
лючок.
Топливный насос — электриче-
ский, погружной. Развиваемое дав-
ление более 3,5 бар (350 кПа). Топ-
ливный насос включается по коман-
де электронного блока управления
(при включенном зажигании) через
реле. Топливный насос создает в си-
стеме избыточное давление, превы-
шающее рабочее давление топлив-
ных форсунок.
Топливный насос
От насоса топливо под давлением
подается к топливному фильтру,
расположенному рядом с топлив-
ным модулем.
При отсоединении пластмассовых
трубок от металлического корпуса
фильтра может возникнуть искра
от разряда статического электри-
чества. Во избежание этого на кор-
пусе фильтра выполнен вывод для
подключения провода «массы».
При замене фильтра отсоединять
от него провод следует только по-
сле отсоединения от патрубков
фильтра наконечников топливных
трубок.
Топливный фильтр
После фильтра в топливной маги-
страли встроен тройник, через ко-
торый топливо поступает в топ-
ливную рампу двигателя. При пре-
вышении давления топлива в этой
Т
опливный
модуль
