60
ветви магистрали часть топлива че-
рез тройник поступает в регулятор
давления и возвращается в бак.
Регулятор давления топлива не
допускает превышение давления
в топливной рампе свыше 3,5 бар
(350 кПа).

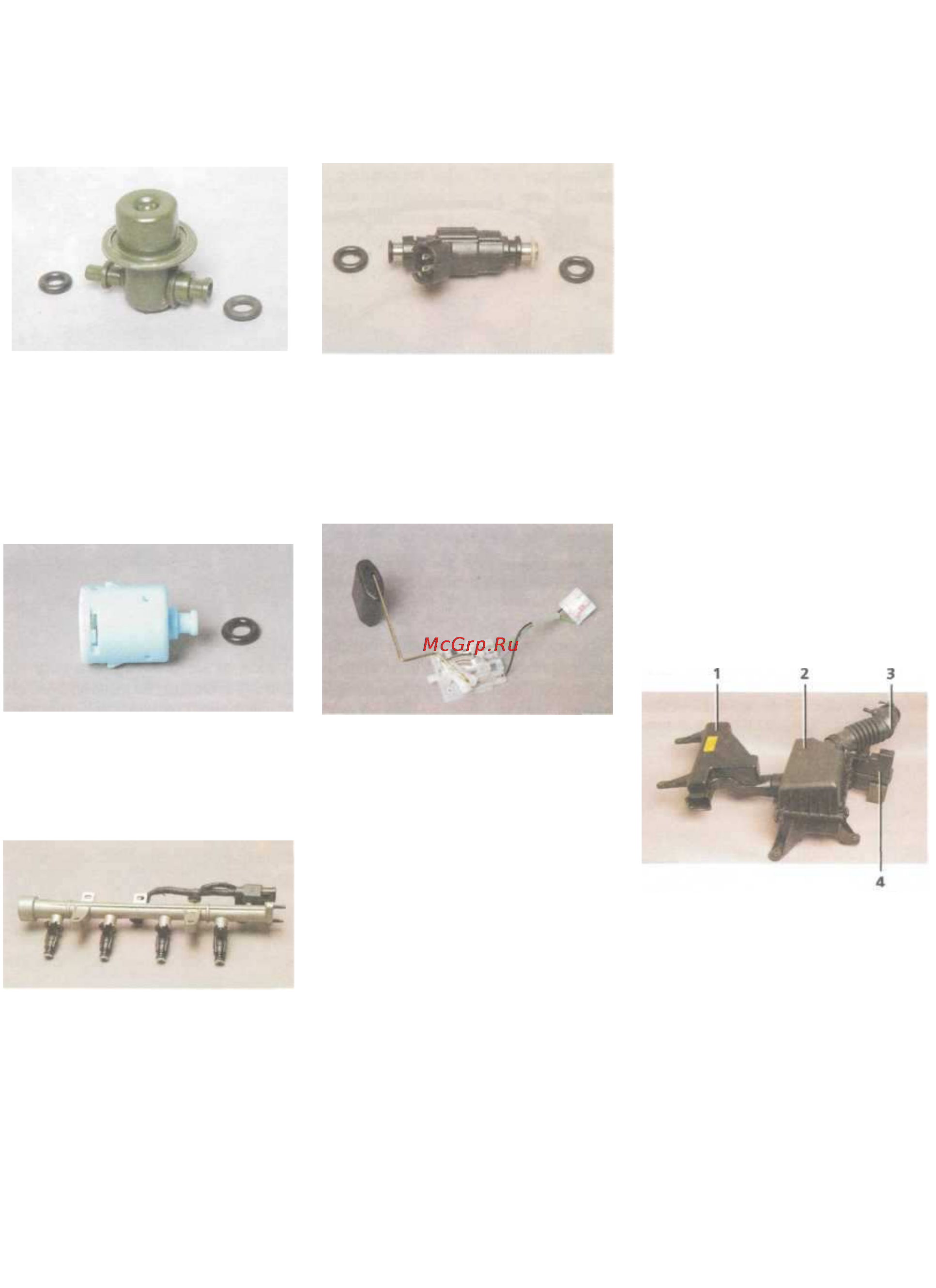

Регулятор давления топлива
с уплотнительными кольцами
Гравитационный клапан, распо-
ложенный в топливном модуле
предотвращает течь топлива из
бака при переворачивании авто-
мобиля во время аварии.
Гравитационный клапан с уп-
лотнительным кольцом
Для подачи топлива к форсункам
служит топливная рампа.
Топливная рампа с форсунками
Форсунка представляет собой
электромагнитный клапан, пропус-
кающий топливо при подаче на не-
го напряжения и запирающийся
под действием возвратной пружи-
ны при обесточивании. На выходе
форсунки имеется распылитель, че-
рез который топливо впрыскивает-
ся во впускные каналы. Форсунки
фиксируются на рампе металличе-
скими запорными скобами.
Управляет форсунками электрон-
ный блок управления. При обрыве
или замыкании в обмотке форсун-
ки последнюю следует заменить.
При засорении форсунок их мож-
но промыть без демонтажа на спе-
циальном стенде СТО.
Форсунка с уплотнительными
кольцами
Уровень топлива в баке определя-
ется с помощью датчика указате-
ля уровня, закрепленного на топ-
ливном модуле.
Датчик указателя уровня топ-
лива
Система улавливания паров топ-
лива, применяемая в системе пи-
тания, включает адсорбер, уста-
новленный сзади слева под дни-
щем автомобиля, двухходовой
клапан, также находящийся слева
под днищем, над топливным ба-
ком, и электромагнитный кла-
пан адсорбера, прикрепленный
к впускному трубопроводу в мо-
торном отсеке. Пары топлива по-
ступают из топливного бака через
двухходовой клапан (ограничитель
переполнения) в адсорбер (через
приемный патрубок с надписью на
корпусе адсорбера «ТО TANK»),
где поглощаются и удерживаются
активированным углем при нера-
ботающем двигателе. Второй пат-
рубок адсорбера (с надписью на
корпусе адсорбера «ТО AIR») со-
единен с атмосферой, а третий
(с надписью на корпусе адсорбера
«ТО PURGE») через электромагнит-
ный клапан продувки — с дрос-
сельным узлом. При выключенном
зажигании электромагнитный кла-
пан продувки закрыт, и в этом слу-
чае ад с о р бер не с о общае т с я
с дроссельным узлом. При пуске
двигателя электронный блок упра-
вления (ЭБУ) начинает подавать
управляющие импульсы на клапан,
благодаря чему он сообщает по-
лость адсорбера с дроссельным уз-
лом и происходит продувка сор-
бента: пары бензина смешиваются
с воздухом и отсасываются через
шланг и дроссельный узел во впу-
скной трубопровод и далее —
в цилиндры двигателя. Электрон-
ный блок управления регулирует
степень продувки адсорбера в за-
висимости от режима работы дви-
гателя. Чем больше расход воздуха
двигателем, тем больше длитель-
ность управляющих импульсов
и тем интенсивнее продувка.
Воздух через резонатор (прикреп-
ленный к верхней поперечине
рамки радиатора), воздушный
фильтр и воздуховод с глушите-
лем шума впуска подводится
к дроссельному узлу.
Элементы подвода воздуха к
дроссельному узлу: 1 — резона
тор;
2 — воздушный фильтр; 3 — воздуховод;
4 — глушитель шума впуска
Дроссельный узел представляет
собой корпус дроссельной заслон-
ки (с выполненными в нем канала-
ми), к которому прикреплены ре-
гулятор холостого хода и датчик
положения дроссельной заслонки.
Дроссельный узел закреплен на
впускном трубопроводе. При на-
жатии педали «газа» дроссельная
заслонка открывается, изменяя ко-
личество поступающего в двига-
тель воздуха (подача топлива рас-
считывается электронным блоком
