Hyundai Accent [96/230] Снятие и установка наружного шарнира
![Hyundai Accent [96/230] Снятие и установка наружного шарнира](/views2/1011715/page96/bg60.png)
98
Обычно хвостовик извлекается из
ступицы руками, но если потребу-
ется, нужно слегка постучать по
торцу хвостовика молотком с пла-
стмассовым наконечником.
Опираясь монтажной лопаткой
о картер коробки передач, вы-
талкиваем хвостовик внутрен-
него шарнира из шлицевого от-
верстия шестерни привода...
...и снимаем правый привод.
Закрываем отверстия в картере
чистой ветошью, чтобы исключить
возможность попадания грязи
внутрь картера коробки передач.
Левый привод демонтируем ана-
логично правому. Перед
установкой привода...
...заменяем стопорное кольцо
на хвостовике внутреннего шар-
нира.
Вводим хвостовик внутреннего
шарнира в отверстие коробки
передач и совмещаем шлицы
хвостовика со шлицами шестер-
ни привода.
Толкнув весь привод, досылаем его
до места.
Потянув корпус внутреннего шар-
нира на себя или поддев его мон-
таж ной лопаткой, убежд аемся
в том, что стопорное кольцо надеж-
но зафиксировало шарнир в шес-
терне привода.
Дальнейшую сборку проводим
в обратной последовательности.
Заливаем масло в коробку пере-
дач (см. «Замена масла в механи-
ческой коробке передач», с. 37).

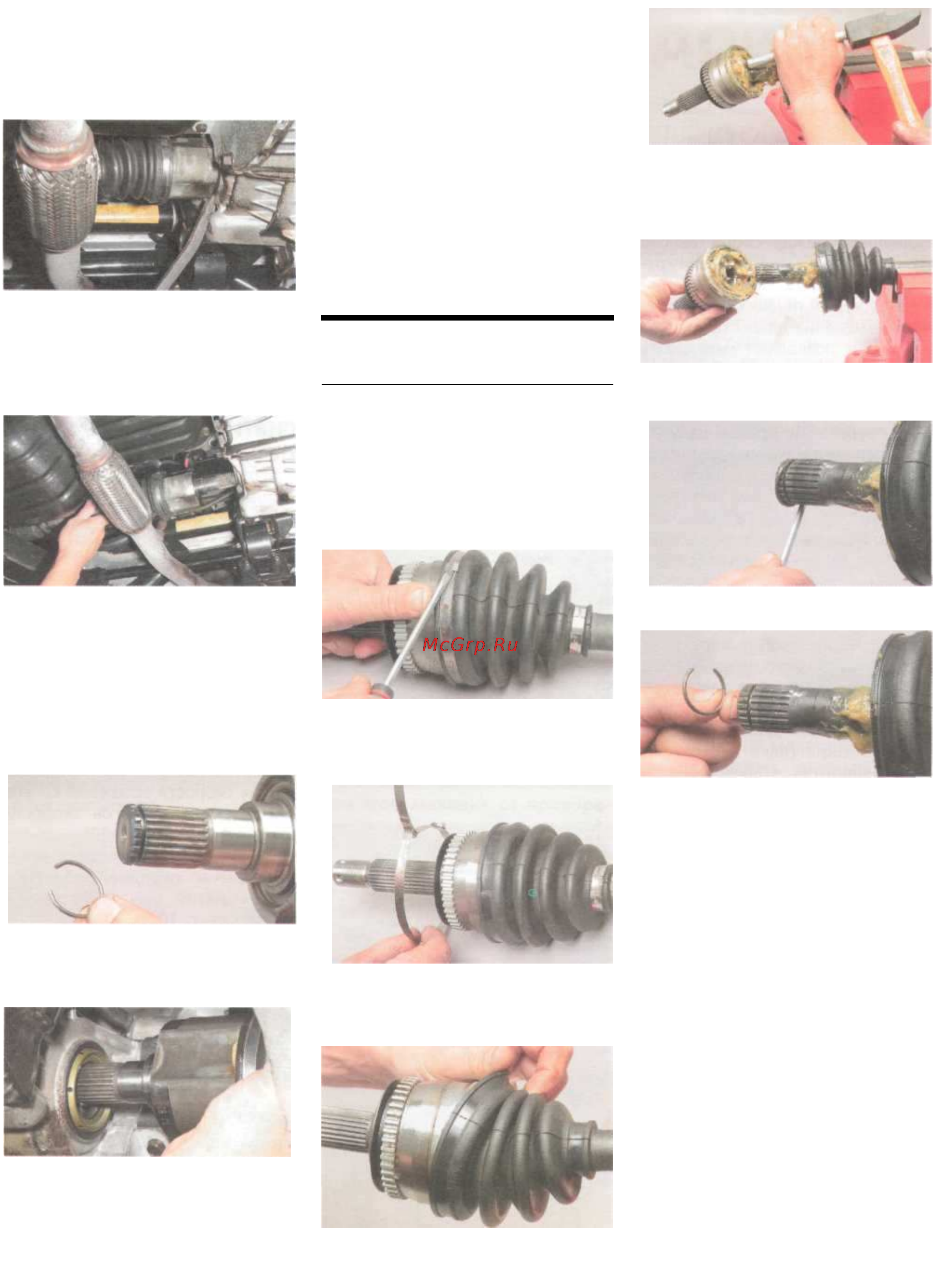

СНЯТИЕ И УСТАНОВКА
НАРУЖНОГО ШАРНИРА
Снимаем привод переднего коле-
са (см. «Снятие приводов перед-
них колес», с. 97). Зажимаем вал
в тиски с накладками губок из
мягкого металла.
...снимаем большой хомут кре-
пления чехла.
Аналогично снимаем малый хомут.
Нанося удары по торцу обоймы
шарнира через выколотку из
мягкого металла...
...снимаем стопорное кольцо.
Снимаем чехол с вала и очищаем
вал от остатков смазки. Если
шарнир снят только для замены
чехла, удаляем из шарнира
максимально возможное количе-
ство смазки, промываем в кероси-
не или бензине, не разбирая его.
Протираем шарнир ветошью и об-
дуваем сжатым воздухом. Осмат-
риваем шарики, сепаратор, обой-
му и внутреннюю полость корпуса.
Задиры, вмятины, трещины, следы
коррозии не допускаются — такой
шарнир заменяем. Обматываем
шлицевой конец вала
изоляционной лентой, чтобы не
повредить новый чехол при уста-
новке.
Надеваем на вал малый хомут
и защитный чехол. Устанавливаем
в проточку вала новое стопорное
кольцо.
Сдвигаем чехол по валу.
Разогнув отверткой лепестки
замка...
...сбиваем шарнир с вала.
Поддев отверткой...
