104

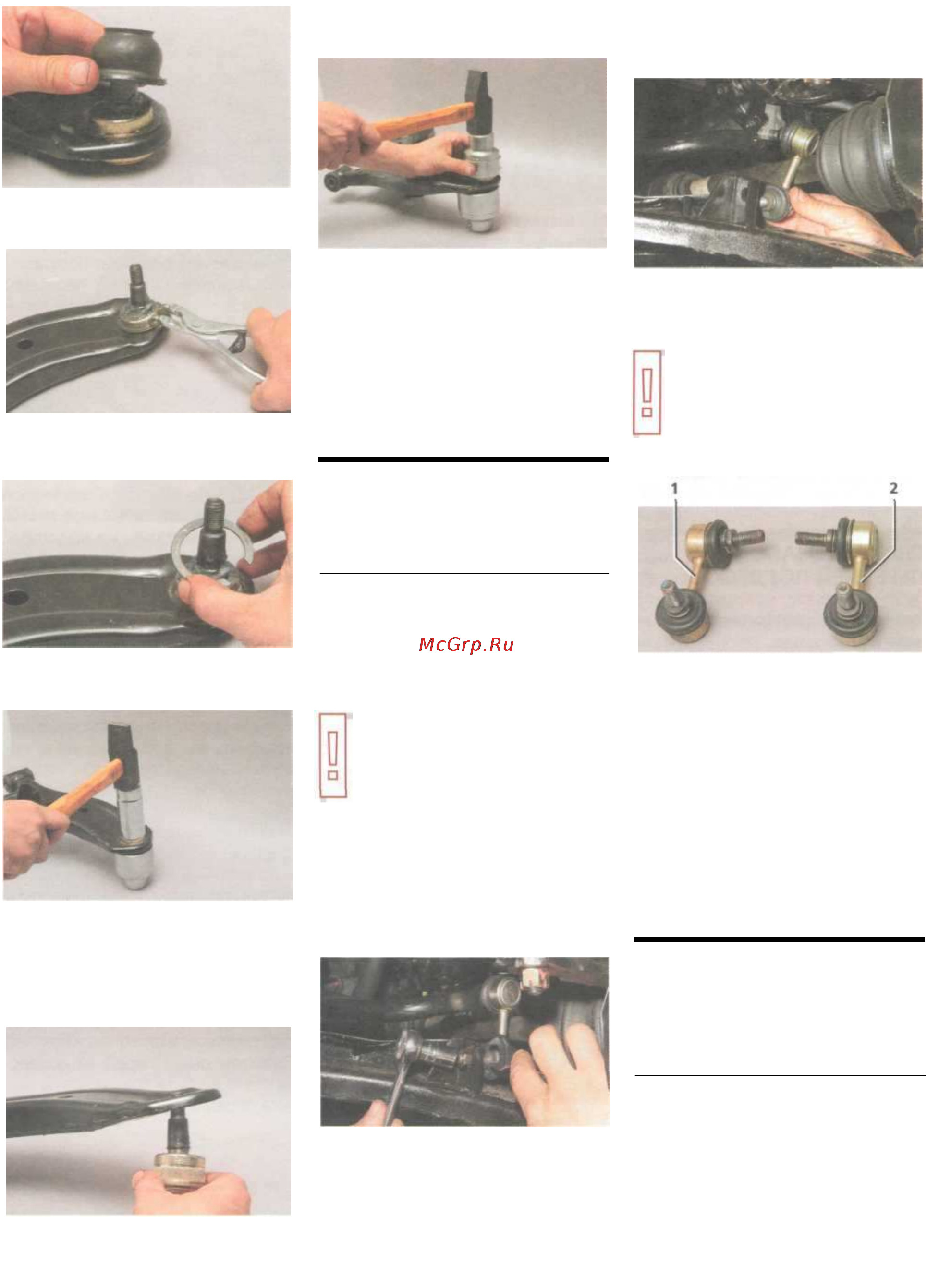

...снимаем пыльник с шаровой
опоры.
Разжав щипцами стопорное
кольцо...
Запрессовываем новую опору в ры-
чаг до упора...
...используя головки «на 41
и 46» или отрезки труб соответ-
ствующих диаметров.
Фиксируем опору стопорным
кольцом и устанавливаем пыль-
ник.
Устанавливаем рычаг передней
подвески на автомобиль.
Аналогично отворачиваем гайку
крепления стойки к штанге стаби-
лизатора.
Выводим пальцы стойки из от-
верстий кронштейна рычага
и штанги стабилизатора.
Стойки стабилизатора по-
перечной устойчивости не-
взаимозаменяемы.
...вынимаем его из проточки
корпуса опоры.
Подставив инструментальную
головку «на 46» или отрезок
трубы соответствующего диа-
метра под шарнир, ударами мо-
лотка через головку «на 30»...
...выпрессовываем шаровую
опору из рычага.
ЗАМЕНА СТОИКИ
СТАБИЛИЗАТОРА
ПОПЕРЕЧНОЙ
УСТОЙЧИВОСТИ
Работу проводим на смотровой ка-
наве или эстакаде. Вывешиваем
переднюю часть автомобиля и
снимаем колесо со стороны
заменяемой стойки.
Во избежание травмы
нельзя снимать элементы
крепления стабилизатора
поперечной устойчивости,
приподняв домкратом толь-
ко одну сторону автомоби-
ля, так как при этом стабили-
затор находится в напряжен-
ном состоянии.
Головкой «на 14» отворачиваем
гайку крепления стойки стаби-
лизатора к кронштейну рычага,
удерживая палец шарнира за
лыски от проворачивания клю-
чом того же размера.
Стойки стабилизатора попереч-
ной устойчивости: 1
— левая стой-
ка; 2 — правая стойка
Устанавливаем новую стойку ста-
билизатора поперечной устойчи-
вости в обратной последователь-
ности. При этом не имеет значе-
ния, каким концом стойка будет
смонтирована к рычагу, а каким —
к стабилизатору, т. к. оба шарнира
стойки одинаковы.
ЗАМЕНА ПОДУШЕК
ШТАНГИ СТАБИЛИЗАТОРА
ПОПЕРЕЧНОЙ
УСТОЙЧИВОСТИ, СНЯТИЕ
ШТАНГИ СТАБИЛИЗАТОРА
Работу проводим на смотровой ка-
наве или эстакаде. Отворачиваем
гайки крепления пальцев
шаровых шарниров стоек к штанге
и выводим пальцы из отверстий
штанги (см. «Замена стойки
стабилизатора поперечной ус-
тойчивости»).
