148

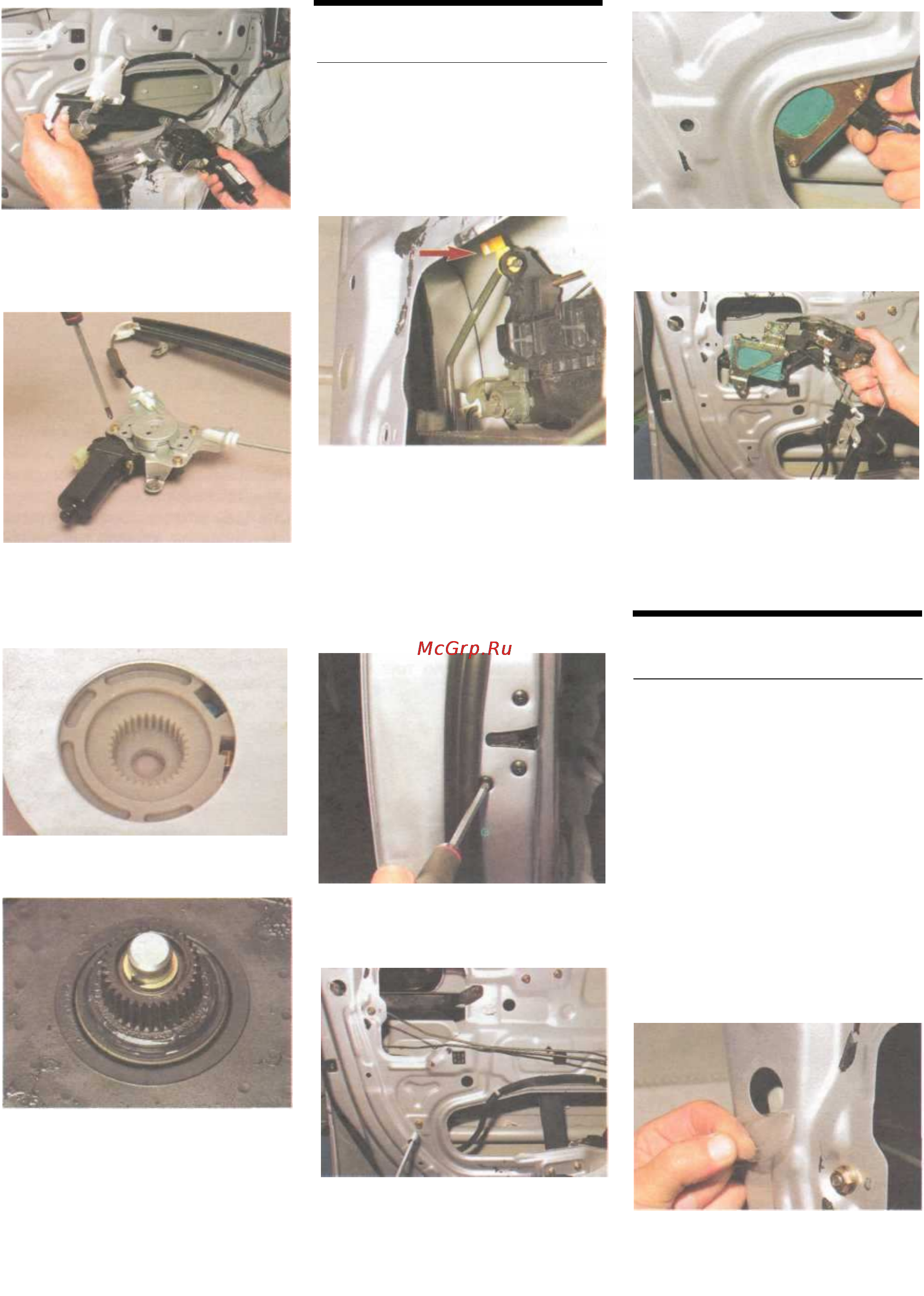

Извлекаем механизм электро-
стеклоподъемника через окно
во внутренней панели двери.
Для замены мотор-редуктора...
...крестообразной отверткой от-
ворачиваем три винта его креп-
ления.
Проверяем состояние зубьев...
...механизма стеклоподъем-
ника...
...и мотор-редуктора.
При поломке зубьев заменяем ме-
ханизм стеклоподъемника или мо-
тор-редуктор.
Собираем и устанавливаем меха-
низм стеклоподъемника в обрат-
ной последовательности.
СНЯТИЕ ЗАМКА
ПЕРЕДНЕЙ ДВЕРИ
Снимаем обивку передней двери
(см. «Снятие обивки передней
двери», с. 146) и отделяем от вну-
тренней панели двери защитную
пленку (см. «Снятие стекла перед-
ней двери», с. 147).
Поворачиваем фиксатор тяги,
идущей от замка к наружной
ручке...
...и отсоединяем тягу от рычага
наружной ручки. Отсоединяем тя-
гу, идущую к цилиндровому меха-
низму замка наружной ручки (см.
«Снятие цилиндрового механизма
замка наружной ручки», с. 149).
Крестообразной отверткой от-
ворачиваем три винта крепле-
ния замка.
Головкой «на 10» отворачиваем
болт крепления привода бло-
кировки.
Выдвигая замок вместе с приво-
дом блокировки, отсоединяем
колодку жгута проводов.
Снимаем замок с приводом
блокировки.
Устанавливаем замок в обратной
последовательности.
СНЯТИЕ НАРУЖНОЙ РУЧКИ
ПЕРЕДНЕЙ ДВЕРИ
Ручку передней двери можно за-
менить, не снимая замка. Снима-
ем обивку передней двери (см.
«Снятие обивки передней две-
ри», с. 146) и отделяем от внут-
ренней панели двери защитную
пленку (см. «Снятие стекла пе-
редней двери», с. 147). Отсоеди-
няем тягу, идущую к наружной
ручке (см. «Снятие замка перед-
ней двери»), и тягу, идущую к ци-
линдровому механизму замка на-
ружной ручки (см. «Снятие ци-
линдрового механизма замка
наружной ручки», с. 149).
Снимаем защитную пленку тех-
нологического окна.
