222

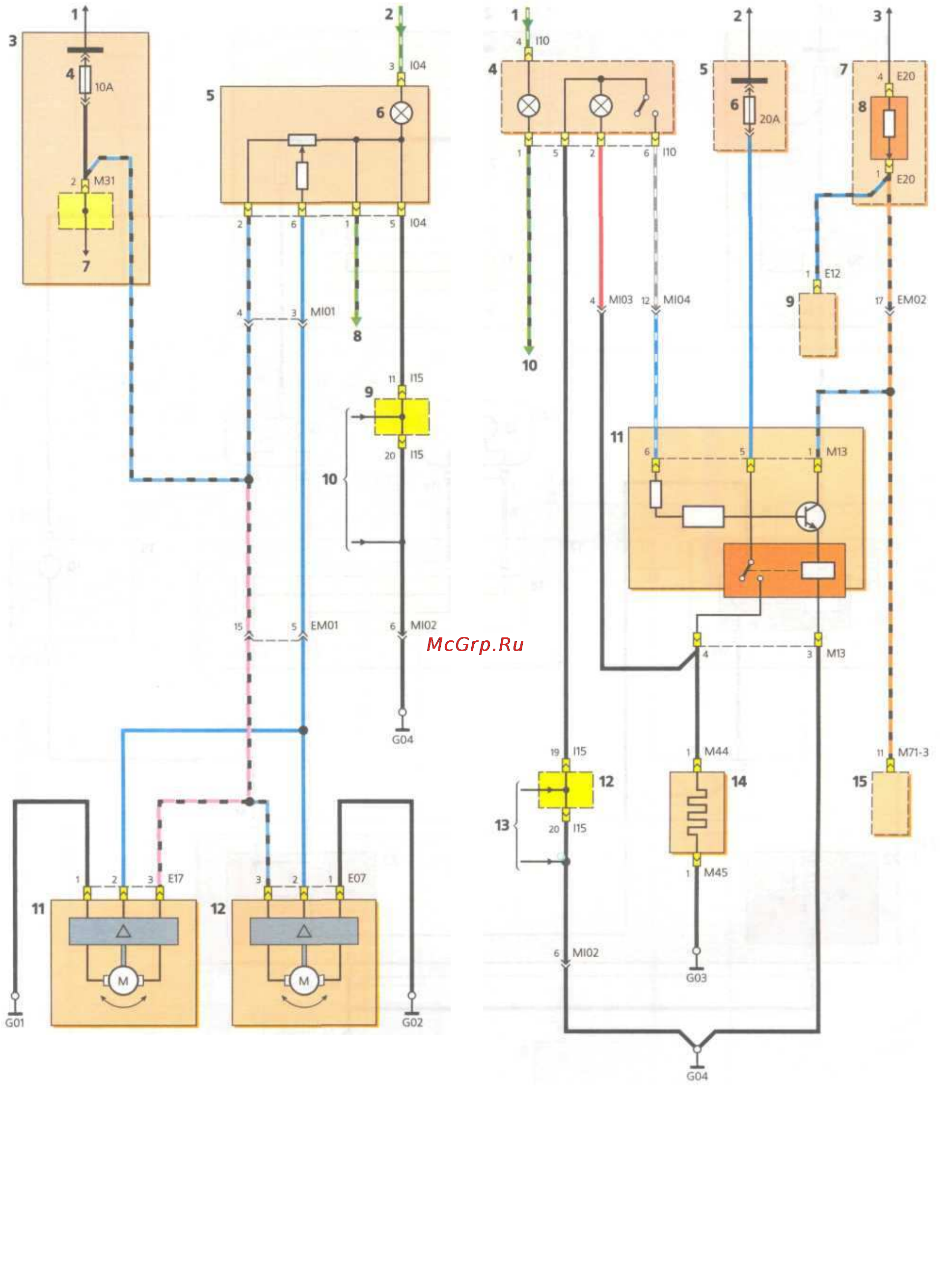

Схема включения регулятора направления пуч-
ков света фар: 1 — к источнику питания; 2 — от колодки
жгута проводов панели приборов; 3 — блок предохранителей в
салоне; 4 — предохранитель цепей обмоток реле блок-фар,
электростеклоподъемников, омывателя блок-фар, вентилятора
теплообменника конденсатора системы кондиционирования,
вентилятора радиатора системы охлаждения двигателя, проти-
вотуманных фар, противотуманного света в задних фонарях;
5 — регулятор направления пучков света фар; 6 — лампа под-
светки; 7 — к блоку реле в салоне; 8 — к колодке жгута прово-
дов панели приборов; 9 — контактный разъем; 10 — от блока
реле в салоне; 11 — привод регулировки света левой блок-фа-
ры; 12 — привод регулировки света правой блок-фары
Схема включения обогрева заднего стекла: 1 — от
колодки жгута проводов панели приборов; 2 — к источнику пита-
ния; 3 — см. поз. 21 на с. 205; 4 — выключатель обогрева задне-
го стекла; 5 — блок предохранителей в салоне; 6 — предохрани-
тель цепи обогрева заднего стекла; 7 — блок реле и предохрани-
телей в моторном отсеке; 8 — резистор предварительного
возбуждения генератора; 9 — генератор; 10 — к колодке жгута
проводов панели приборов; 11 — реле обогрева заднего стекла;
12 — контактный разъем; 13 — см. поз. 13 на с. 202; 14 — эле-
мент обогрева; 15 — комбинация приборов
