228

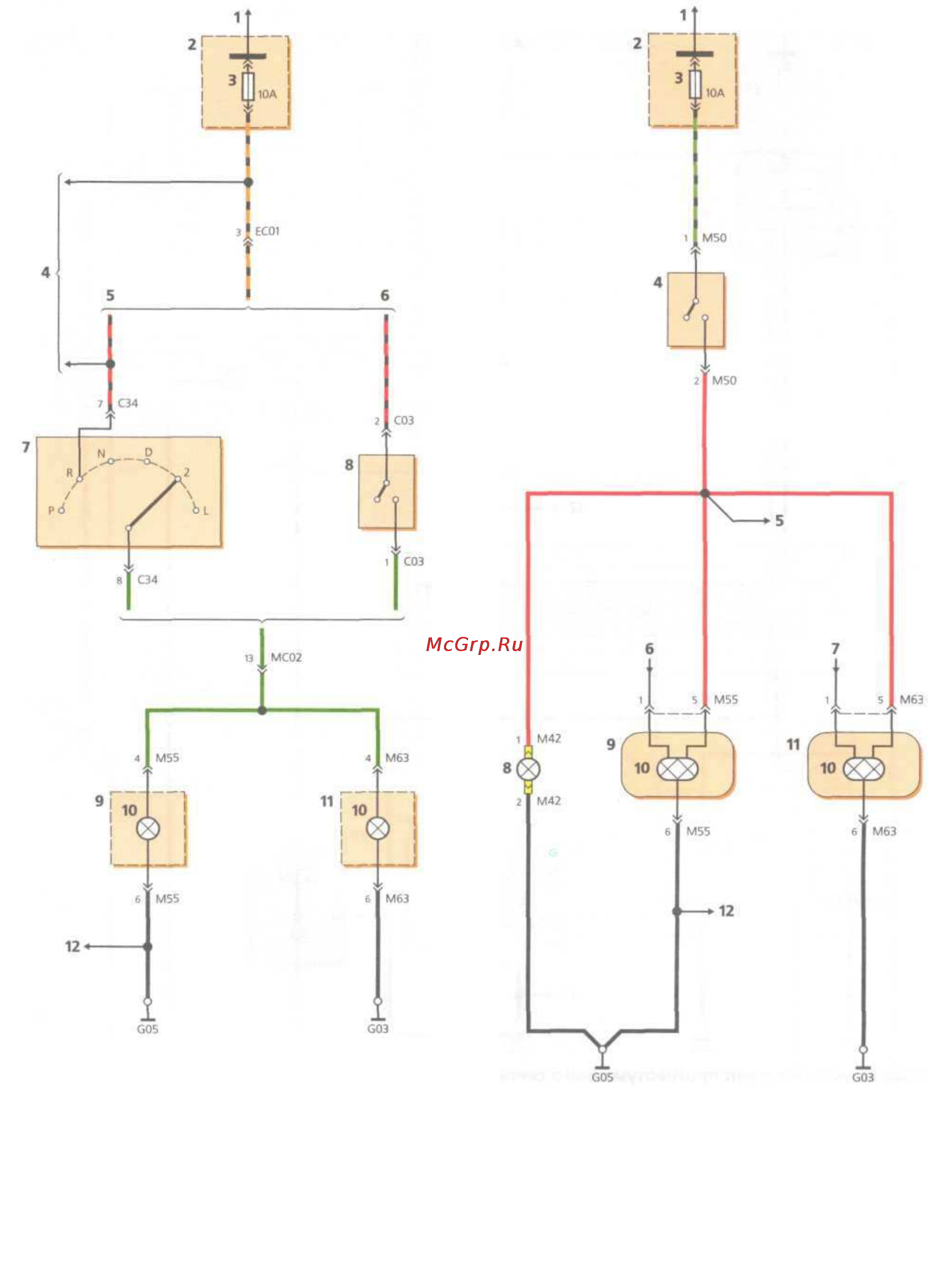

Схема включения ламп света заднего хода: 1 —
к источнику питания при положениях выключателя зажига-
ния «ON» или «START»; 2 — блок предохранителей в салоне;
3 — предохранитель цепей блока управления двигателем,
лампы света заднего хода, блока управления автоматиче-
ской коробкой передач; 4 — к блоку управления атоматиче-
ской коробкой передач; 5 — автоматическая коробка пере-
дач; 6 — механическая коробка передач; 7 — переключатель
рычага выбора передач автоматической коробки передач;
8 — выключатель ламп света заднего хода; 9 — левый зад-
ний фонарь; 10 — лампа света заднего хода; 11 — правый
задний фонарь; 12 — к антенне
Схема включения ламп сигналов торможения:
1 — к источнику питания; 2 — блок предохранителей в сало-
не; 3 — предохранитель ламп сигналов торможения; 4 — вы-
ключатель ламп сигналов торможения (замкнут при нажатой
педали тормоза); 5— см. поз. 23 на с. 213; 6 — см. поз. 16 на
с. 226; 7 — см. поз. 20 на с. 226; 8 — лампа дополнительно-
го сигнала торможения; 9 — левый задний фонарь; 10 — ком-
бинированная лампа габаритного света и сигналов торможе-
ния; 11 — правый задний фонарь; 12 — к антенне
