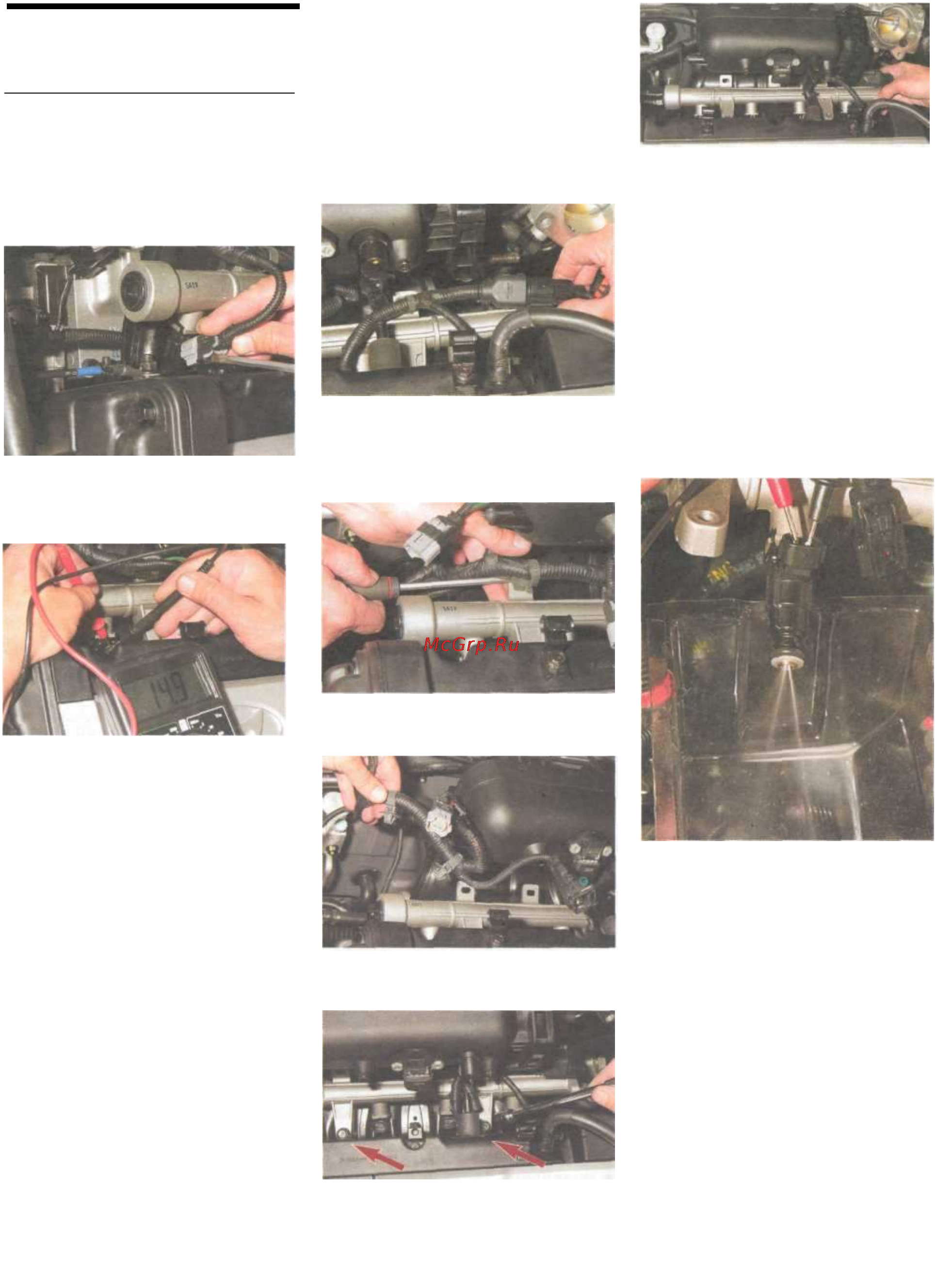

СНЯТИЕ ТОПЛИВНОЙ
РАМПЫ И ФОРСУНОК,
ПРОВЕРКА ФОРСУНОК
Сбрасываем давление в топлив-
ной системе (см. «Замена топлив-
ного фильтра», с. 40).
Исправность обмотки форсунки
проверяем при выключенном за-
жигании.
Измеряем сопротивление меж-
ду выводами форсунки.
Оно должно быть в пределах
14,0-16,0 Ом.
Аналогично проверяем другие
форсунки.
Для снятия топливной рампы не-
обходимо выполнить следующие
операции.
Вынимаем из держателей трос
привода дроссельной заслонки
(см. «Замена прокладки крышки
головки блока цилиндров», с. 54).
Отсоединяем колодки проводов
от датчика абсолютного давления
и температуры воздуха (см. «Про-
верка и замена датчика абсолют-
ного давления и температуры воз-
духа», с. 79), регулятора холостого
хода (см. «Проверка и снятие ре-
гулятора холостого хода», с. 66)
и датчика положения дроссель-
ной заслонки (см. «Проверка и за-
мена датчика положения дрос-
сельной заслонки», с. 77).
Снимаем со штуцера крышки го-
ловки блока цилиндров шланг
вентиляции картера (см. «Замена
прокладки крышки головки блока
цилиндров», с. 54). Снимаем
дроссельный узел (см. «Снятие
дроссельного узла», с. 66).
Отсоединяем колодки проводов от
форсунок 1-го и 2-го цилиндров.
Нажав на фиксатор...
...отсоединяем колодку жгута
проводов форсунок 3-го и 4-го ци-
линдров.
Поддев отверткой два пистона
крепления жгута проводов...
...отсоединяем жгут от топлив-
ной рампы.
Головкой «на 10» с удлините-
лем отворачиваем два болта
крепления топливной рампы
к впускному трубопроводу.
Тянем топливную рампу с фор-
сунками (по оси форсунок), вы-
водя их из отверстий впускного
трубопровода.
Извлекаем топливную рампу из
пространства между головкой
блока цилиндров и впускным тру-
бопроводом.
Для проверки качества распыла
и герметичности форсунок пооче-
редно проверяем каждую форсун-
ку, расположив под ней емкость.
Включив зажигание, напрямую по-
даем на форсунку от аккумулятор-
ной батареи напряжение 12 В.
Из распылителя форсунки долж-
ны идти струи с характерным ко-
нусом распыла.
Отсоединив провода от форсунки,
проверяем, не подтекает ли топ-
ливо через отверстия распылите-
ля. Утечка топлива не должна пре-
вышать одной капли в минуту. Та-
ким же образом проверяем другие
форсунки.
Если сопротивление обмотки фор-
сунки не соответствует норме, ко-
личество распыляемого топлива
и конус распыла сильно отличают-
ся от показателей других форсунок
или форсунка негерметична — ее
необходимо заменить. Головкой
«на 10» отворачиваем две гайки
крепления фланца трубки
подвода топлива к рампе...
Нажав на фиксатор колодки
проводов...
...отсоединяем ее от форсунки.
