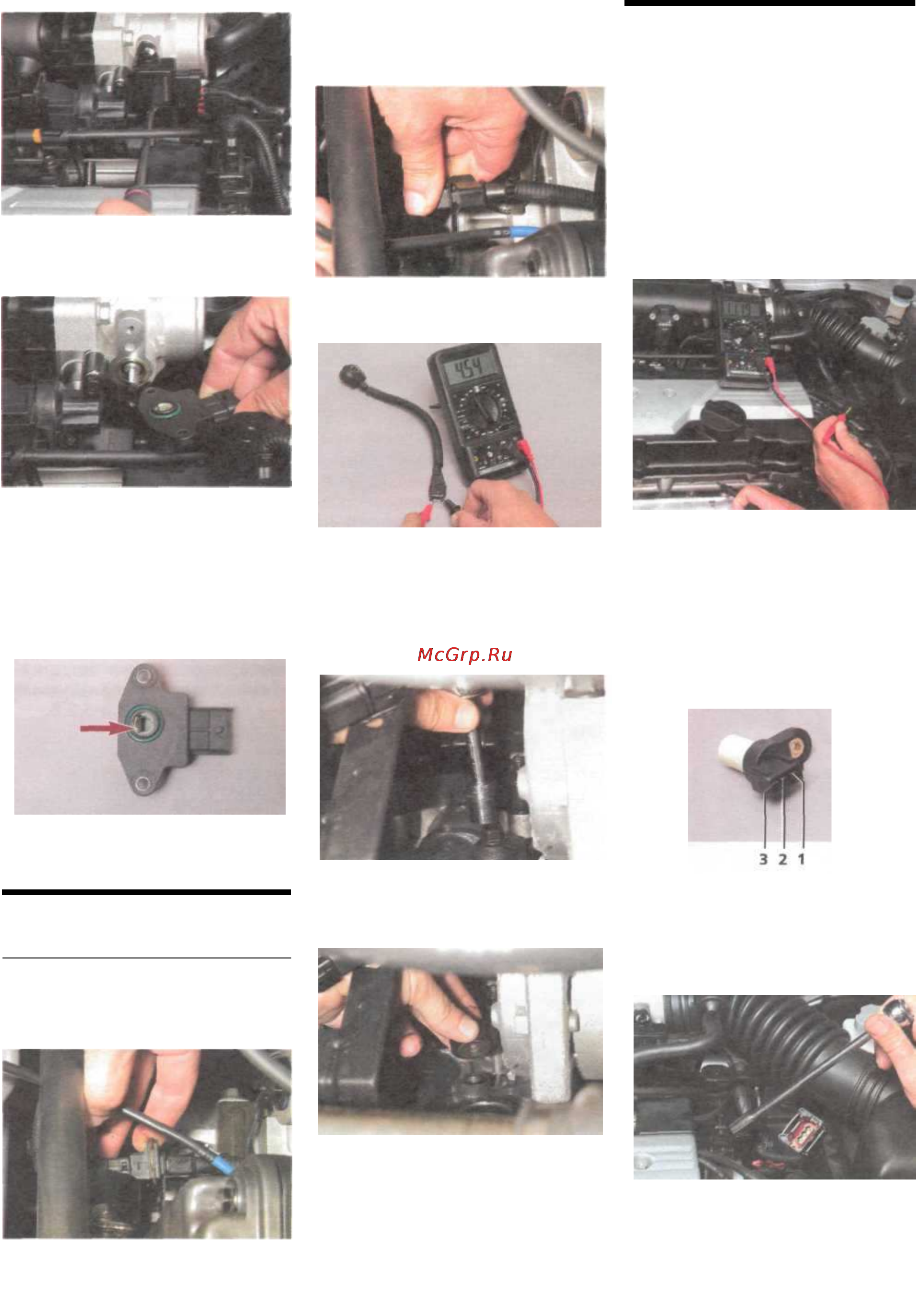

Hyundai Accent [76/230] Проверка и замена датчика детонации
![Hyundai Accent [76/230] Проверка и замена датчика детонации](/views2/1011715/page76/bg4c.png)
...крестообразной отверткой от-
ворачиваем два винта его креп-
ления...
...и снимаем датчик.
Устанавливаем датчик положения
дроссельной заслонки в обратной
последовательности. При этом за-
слонка должна находиться в за-
крытом положении, а хвостовик
оси заслонки...
...должен войти в паз датчика.
ПРОВЕРКА И ЗАМЕНА
ДАТЧИКА ДЕТОНАЦИИ
Работу проводим на смотровой ка-
наве или эстакаде. Выключаем за-
жигание.
...отсоединяем колодку жгута
проводов от колодки проводов
датчика.
Выводим колодку проводов
датчика из ее держателя.
Омметром измеряем сопротив-
ление между контактами дат-
чик а, к оторое должно бы ть
в пределах 4,3-4,7 кОм (для на-
глядности датчик снят). Для
замены датчика...
...головкой «на 12» с удлините-
лем отворачиваем болт его кре-
пления к блоку цилиндров...
...и снимаем датчик.
Перед установкой датчика очища-
ем привалочную плоскость блока
цилиндров.
Устанавливаем датчик в обратной
последовательности.
ПРОВЕРКА И ЗАМЕНА
ДАТЧИКА ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА (ДАТЧИКА ФАЗ)
Нажав фиксатор, отсоединяем ко-
лодку жгута проводов от датчика
фаз.
Для проверки исправности цепи
питания датчика включаем зажи-
гание.
Подсоединяем «плюсовой» щуп
тестера к выводу «1» колодки
жгута проводов, а «минусовой»
к «массе» двигателя.
Напряжение должно быть равно
напряжению на выводах аккумуля-
торной батареи.
Маркировка выводов датчика:
1 — питание (+12 В); 2 — выходной сиг-
нал к ЭБУ; 3 — «масса»
Для замены датчика...
...головкой «на 10» с удлините-
лем отворачиваем болт его
крепления...
Нажав
на
фиксатор
...
