115

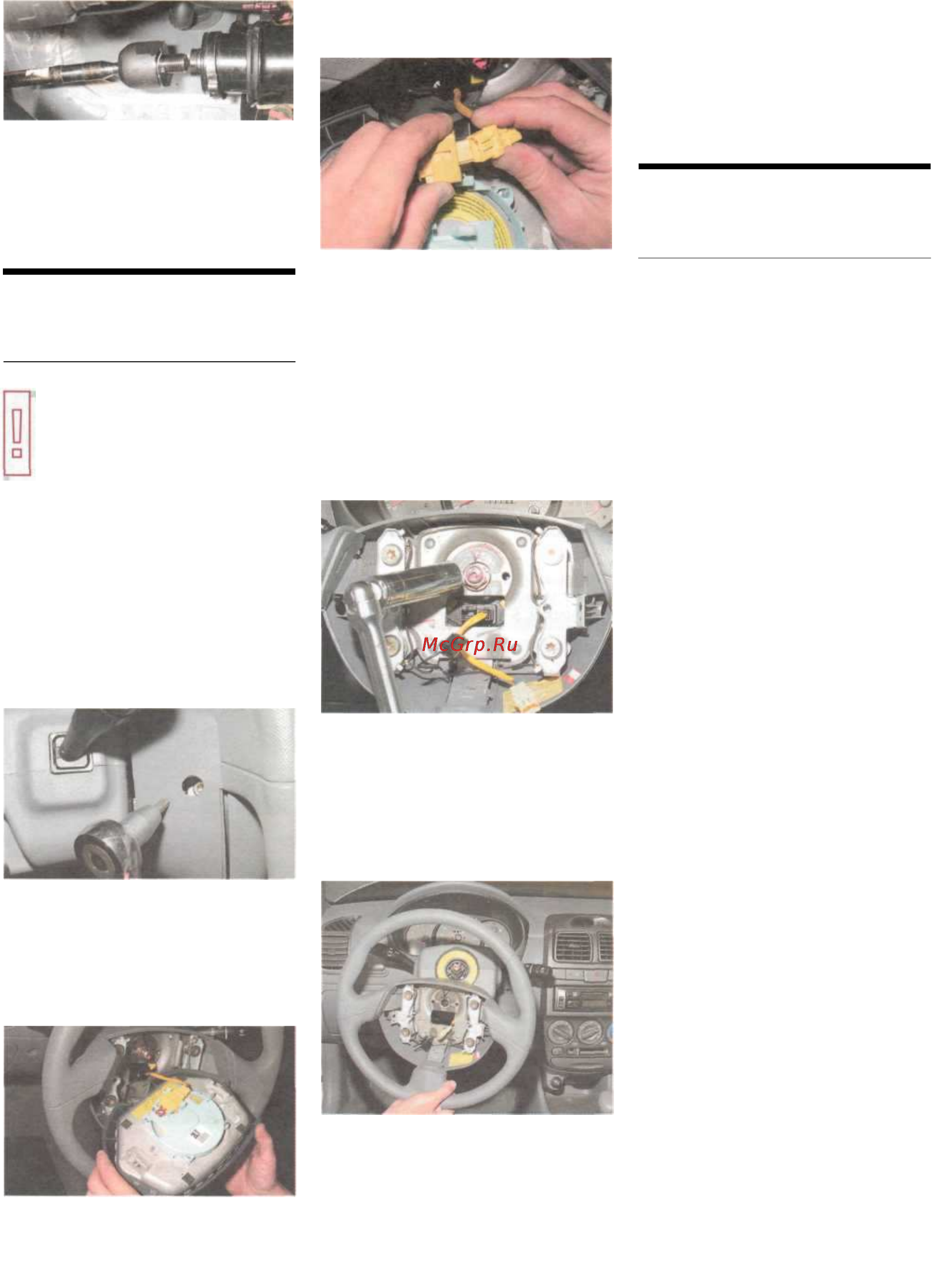

Отсоединяем тягу от рейки ру-
левого механизма.
Устанавливаем новую тягу в об-
ратной последовательности. Нано-
сим на шарнир смазку.
СНЯТИЕ ПОДУШКИ
БЕЗОПАСНОСТИ
И РУЛЕВОГО КОЛЕСА
При снятии рулевого ко-
леса будьте осторожны:
под кнопкой звукового
сигнала установлена по-
душка безопасности!
Перед снятием рулевого колеса от-
соединяем клемму «минусового»
провода от вывода аккумуляторной
батареи. После этого необходимо
выждать не менее 5 мин, для того
чтобы разрядился конденсатор ак-
тиватора подушки безопасности.
Ключом «Torx» T-40 отворачива-
ем винт крепления накладки зву-
кового сигнала, выполненной за-
одно с подушкой безопасности.
Аналогично отворачиваем винт
с противоположной стороны.
Отводим накладку звукового
сигнала с подушкой безопасно-
сти от рулевого колеса.
Сдвинув запорную пластину,
разъединяем колодки прово-
дов...
...и снимаем накладку звукового
сигнала с подушкой безопасности.
Для снятия рулевого колеса нажи-
маем на фиксатор и отсоединяем
колодку проводов звукового сиг-
нала.
Маркером помечаем положение
рулевого колеса относительно вала.
Головкой «на 19» отворачиваем
(не до конца) гайку крепления
рулевого колеса к валу.
Покачивая, тянем на себя рулевое
колесо и снимаем его со шлицев
рулевого вала. Окончательно от-
ворачиваем гайку...
...и снимаем рулевое колесо,
выводя колодку проводов по-
душки безопасности из отвер-
стия ступицы.
Установку рулевого колеса прово-
дим в обратной последовательно-
сти, ориентируясь по ранее уста-
новленным меткам. Подсоединя-
ем колодки проводов подушки
и звукового сигнала. Устанавлива-
ем накладку с подушкой безопас-
ности в обратной последователь-
ности.
ПРОКАЧКА СИСТЕМЫ
ГИДРОУСИЛИТЕЛЯ
РУЛЕВОГО УПРАВЛЕНИЯ
При остановленном двигателе от-
крываем крышку бачка гидроуси-
лителя рулевого управления и до-
ливаем жидкость в бачок до отмет-
ки «MIN» (см. «Проверка уровня
жидкости в бачке гидроусилителя
рулевого управления», с. 36).
Пускаем двигатель и на холостом
ходу проверяем уровень жидкости
в бачке. При падении уровня жид-
кости доливаем ее до отметки
«MIN».
Несколько раз поворачиваем руле-
вое колесо влево и вправо до упо-
ра, следя при этом, чтобы уровень
жидкости в бачке находился на от-
метке «MIN».
Возвращаем управляемые колеса
в положение прямолинейного
движения автомобиля и даем по-
работать двигателю еще две-три
минуты.
Нормальная работа гидроусилителя
не должна сопровождаться шумом.
Вновь поворачиваем рулевое коле-
со до упора влево и вправо и при
необходимости доливаем жид-
кость в бачок до отметки «MIN».
Останавливаем двигатель и снова
проверяем уровень жидкости
в бачке.
После прогрева и стабилизации
температуры рабочей жидкости ее
уровень должен находиться на от-
метке «МАХ», а в холодном состо-
янии — не опускаться ниже отмет-
ки «MIN».
Закрываем крышку бачка гидро-
усилителя рулевого управления.
Разжав два фиксатора, вынимаем
колодки проводов подушки.
