24
Подушка безопасности установлена
в ступице рулевого колеса под кноп-
кой звукового сигнала, на которой
нанесена надпись «SRS AIR BAG».
Электронный блок управления
SRS постоянно следит за компо-
нентами системы безопасности
(при включенном зажигании) и оп-
ределяет, достаточно ли силен
фронтальный или околофронталь-
ный удар, чтобы раскрыть подушку
безопасности. В момент удара по-
душка безопасности надувается
в течение нескольких тысячных до-
лей секунды. Как только подушка
соприкасается с телом человека,
часть газа из подушки выходит на-
ружу, смягчая удар. Для
эффективного действия подушки
безопасности водитель должен
быть пристегнут ремнем
безопасности (см. «Ремни безо-
пасности», с. 23).
Посторонние предметы,
находящиеся между те-
лом человека и местом ус-
тановки подушки безопас-
ности, могут нанести
травму при срабатывании
механизма подушки.
Для контроля исправности системы
безопасности в комбинации прибо-
ров установлена лампа (см. «Ком-
бинация приборов», с. 15).
Протирать места установ-
ки подушки безопасности
можно только слегка
влажной салфеткой. Вода
может повредить механизм
подушки.

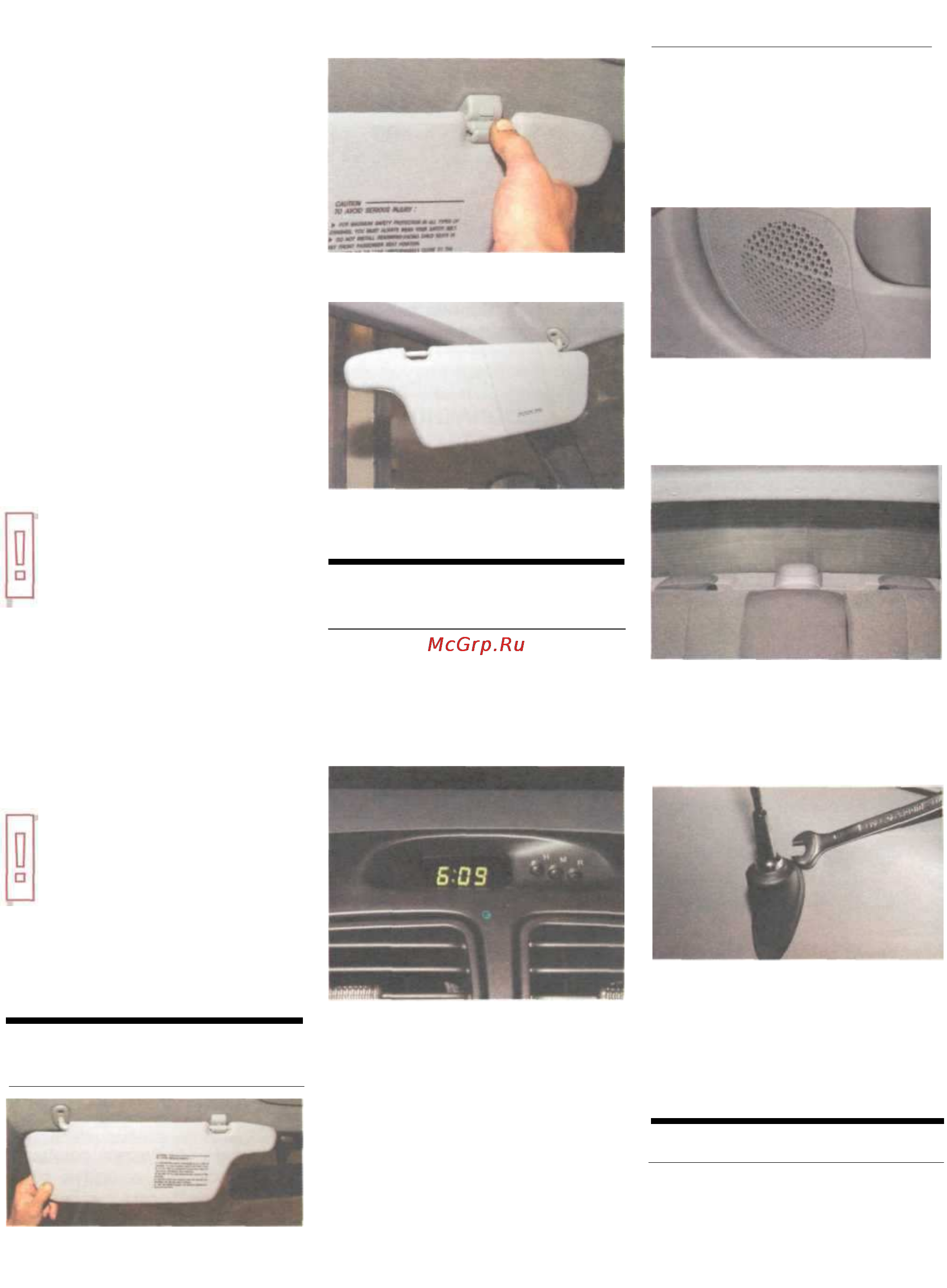

СОЛНЦЕЗАЩИТНЫЕ
КОЗЫРЬКИ
...и отводим козырек к двери.
ЧАСЫ С ЦИФРОВОЙ
ИНДИКАЦИЕЙ
Электронные часы имеют три
кнопки управления. Для
изменения показаний часов
ключ зажигания должен быть пе-
реведен в положение «ACC/ON».
Кнопки управления показани-
ями часов: «Н» — установка показа-
ний часов. Нажимая на кнопку, выставля-
ем нужное показание. Удерживая кнопку
в нажатом положении, добиваемся быст-
рой смены показаний; «М» — установка
показаний минут. Нажимая на кнопку,
выставляем нужное показание. Удержи-
вая кнопку в нажатом положении, до-
биваемся быстрой смены показаний;
«R» — сброс показаний минут на ноль.
Например, если кнопка была нажата
при показании часов от 5:30 до 6:29, на
дисплее высветится показание 6:00
АУДИОСИСТЕМА
Головное устройство системы зву-
ковоспроизведения расположено
на центральной консоли панели
приборов. Аудиоподготовка вклю-
чает в себя четыре динамика и ан-
тенну.
Передние динамики установ-
лены под обивкой передних
дверей...
...а задние...
...под полкой заднего стекла.
Для приема радиосигналов ис-
пользуется антенна с фиксиро-
ванным штоком. Чтобы снять
шток...
...ключом «на 7» или рукой
вращаем его против часовой
стрелки.
Устанавливаем антенну в обрат-
ной последовательности.
ВЕЩЕВЫЕ ЯЩИКИ
С правой и левой сторон панелк
приборов установлены вещевые
ящики.
Чтобы открыть вещевой ящи»
с правой стороны...
Для защиты от бокового ослеп-
ления...
...снимаем козырек с держа-
теля...
Для защиты от встречного осле-
пления опускаем козырек.
