137

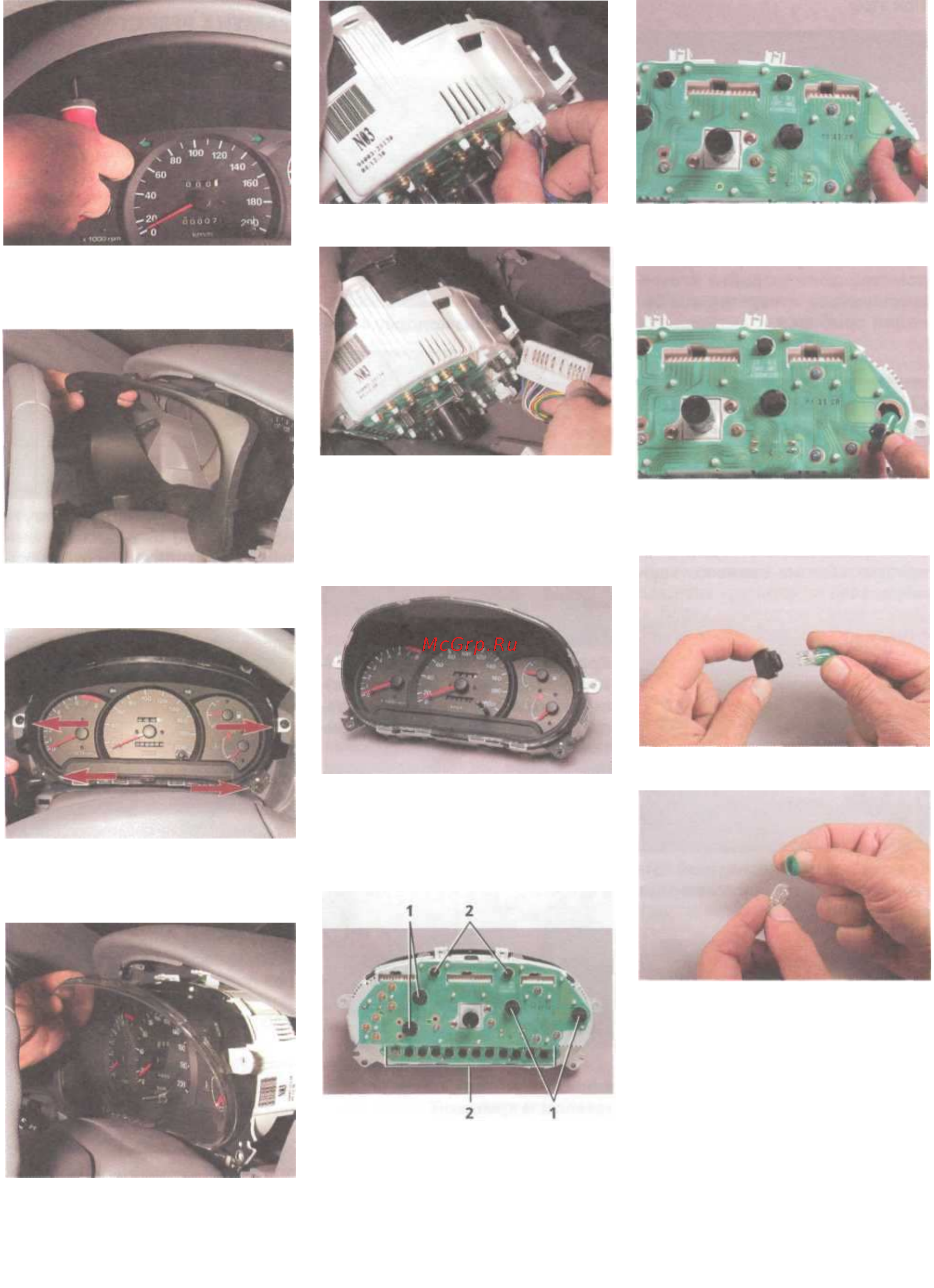

Крестообразной отверткой от-
ворачиваем два самореза креп-
ления...
...и снимаем накладку комби-
нации приборов.
Тем же инструментом отвора-
чиваем четыре самореза креп-
ления комбинации приборов...
...и сдвигаем ее на себя.
При этом хвостовик троса привода
спидометра выйдет из отверстия
комбинации приборов.
...отсоединяем колодку прово-
дов от разъема комбинации
приборов.
Аналогично отсоединяем осталь-
ные колодки проводов...
...и снимаем комбинацию при-
боров.
Колодки проводов разные, поэто-
му перепутать их при подсоедине-
нии невозможно.
Расположение ламп комбина-
ции приборов: 1 — лампы подсвет-
ки; 2 — контрольные лампы
Для замены лампы подсветки или
контрольной лампы комбинации
приборов...
...поворачиваем патрон лампы
против часовой стрелки...
...и извлекаем его вместе с лам-
пой из гнезда в монтажной пла-
те комбинации приборов.
На колбы ламп подсветки ком-
бинации приборов установле-
ны светофильтры зеленого
цвета.
При замене лампы новой на послед-
нюю переставляем светофильтр.
Устанавливаем лампу в обратной
последовательности. Контрольные
лампы заменяем вместе с
патронами. Устанавливаем
комбинацию приборов в обратной
последовательности.
Нажав
на
фиксатор
...
Вынимаем
лампу
из
патрона
.
